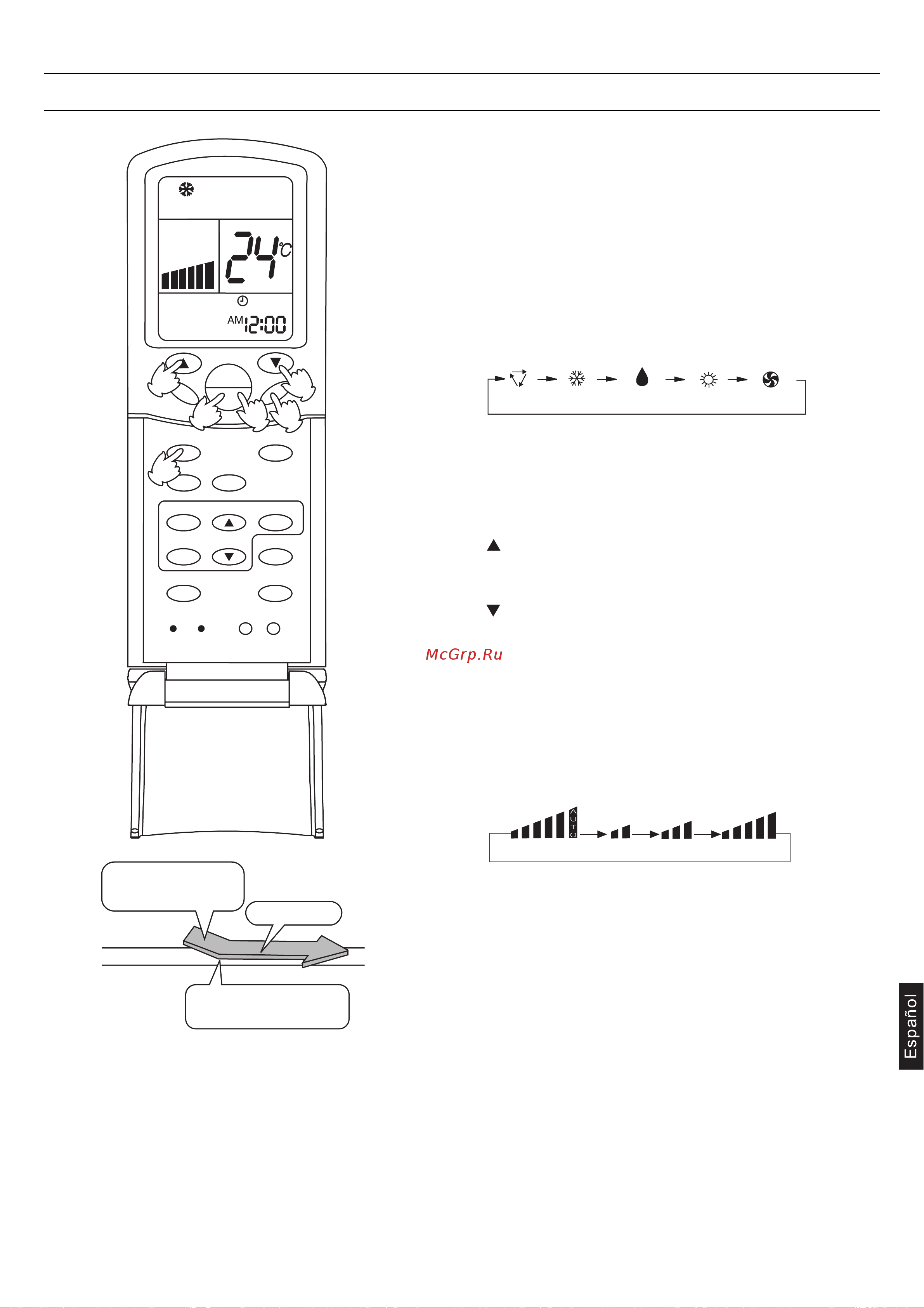

Funcionamiento AUTO,
Refrigeración, Deshumidificación y Calefacción
(1) Puesta en marcha del climatizador:
Pulse la tecla ON/OFF del mando a distancia para poner en
marcha el climatizador.
En el display de cristales líquidos aparece el estado de funcio-
namiento anterior (excepto en los modos Timer, Sleep y Swing).
(2) Selección del modo operativo:
A cada pulsación de la tecla MODE el modo operativo cambia
del siguiente modo:
Código A
Pare el display en el símbolo del modo deseado (Auto, Refrige-
ración, Deshumidificación o Calefacción).
(3) Programación de la temperatura
Pulse las correspondientes teclas TEMP.
La temperatura indicada aumenta 1°C a cada pulsación.
Si la tecla se mantiene pulsada, la temperatura programada
aumentará rápidamente.
La temperatura indicada disminuye 1°C a cada pulsación.
Si la tecla se mantiene pulsada, la temperatura programada
disminuirá rápidamente.
Seleccione la temperatura deseada.
(4) Selección de la velocidad del ventilador
Pulse la tecla FAN; a cada pulsación, la velocidad del ventilador
variará del siguiente modo:
Código A
El climatizador funcionará con la velocidad del flujo de aire
seleccionada.
(5) Detención del climatizador
Pulse la tecla ON/OFF, el climatizador se para.
La función refrigeración empieza
cuando la temperatura ambiente
es 2ºC superior a la programada.
Al alcanzar la temperatura
programada la unidad funcionará
en DRY - deshumidificación.
Flujo de aire débil.
Temperatura
programada
Temperatura
programada +2°C
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
A
U
T
O
HEAT
3
5
1
3
4
2
AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN CALEFACCIÓN VENTILACIÓN
BAJA MEDIA ALTAAUTO
Notas:
• En el modo AUTO, el climatizador selecciona automáticamente el modo operativo más adecuado según la temperatura ambiente.
• En el modo Deshumidificación, cuando la temperatura ambiente supera en 2ºC la temperatura programada, la unidad empieza a
funcionar de modo intermitente con velocidad del ventilador baja, con independencia de la velocidad del ventilador programada.
Si la temperatura ambiente es inferior a la temperatura programada, el climatizador sólo funcionará en modo Ventilación.
• En el modo Calefacción, el aire caliente se emite después de un breve período de tiempo para evitar el efecto “aire frío”.
9
