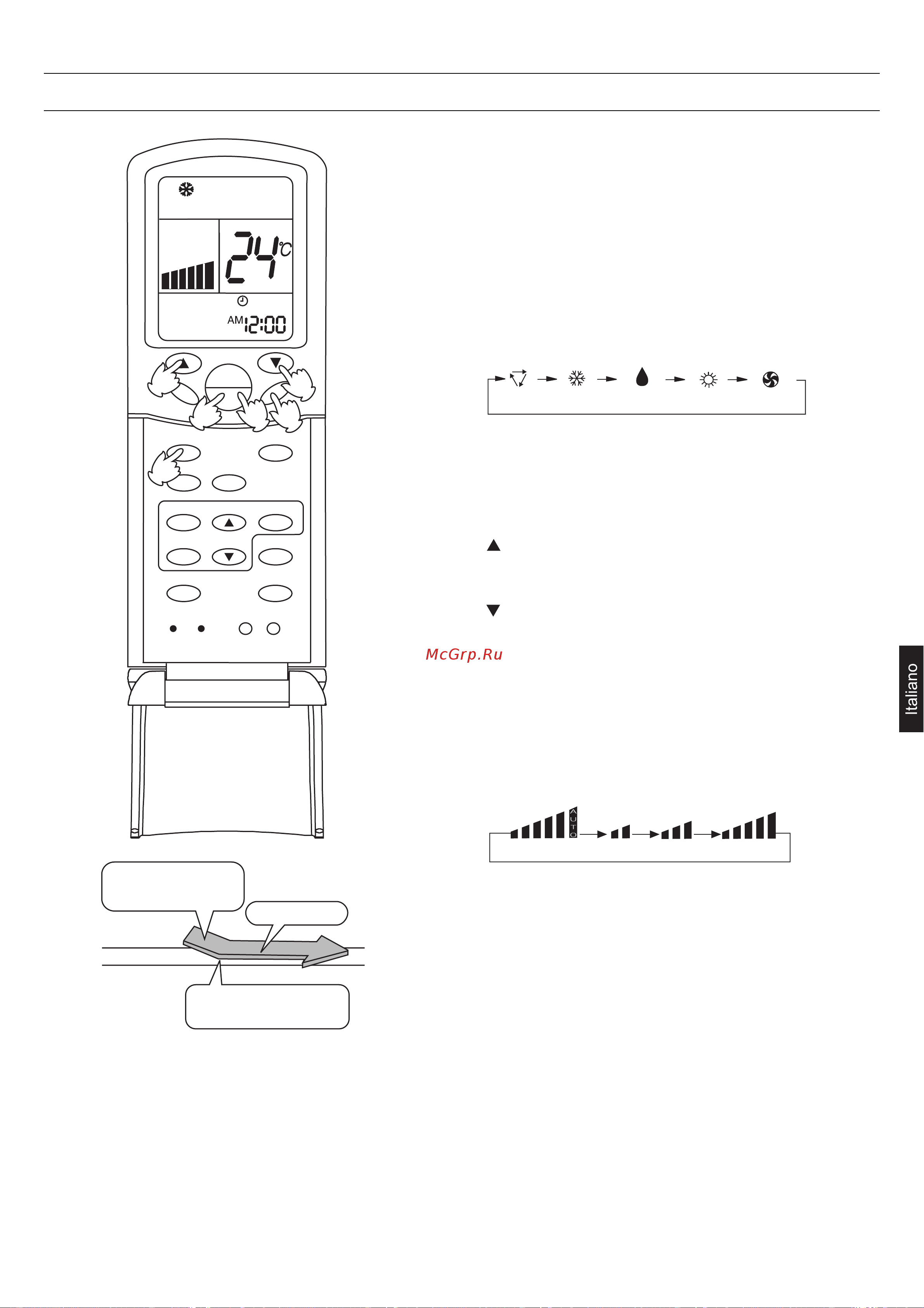

Funzionamento AUTO,
Raffreddamento, Deumidificazione e Riscaldamento
(1) Avvio del climatizzatore
Premere il tasto ON/OFF sul telecomando, il climatizzatore si
avvia. Sul display a cristalli liquidi appare lo stato di funziona-
mento precedente (eccettuate le modalità Timer, Sleep e
Swing).
(2) Selezione della modalità operativa
Premere il tasto MODE; ad ogni pressione, la modalità operati-
va varia come segue:
Codice A
Arrestare il display sul simbolo della modalità desiderata (Auto,
Raffreddamento, Deumidificazione o Riscaldamento).
(3) Impostazione della temperatura
Premere gli appositi tasti TEMP.
La temperatura indicata aumenta di 1°C ad ogni pressione.
Se il tasto viene tenuto premuto, la temperatura impostata
aumenterà rapidamente.
La temperatura indicata diminuisce di 1°C ad ogni pressio-
ne. Se il tasto viene tenuto premuto, la temperatura impo-
stata diminuirà rapidamente.
Selezionare la temperatura desiderata.
(4) Selezione della velocità del ventilatore
Premere il tasto FAN; ad ogni pressione, la velocità del ventila-
tore varia come segue:
Codice A
Il climatizzatore funzionerà con la velocità del flusso d'aria sele-
zionata.
(5) Arresto del climatizzatore
Premere il tasto ON/OFF, il climatizzatore si arresta.
La funzione raffreddamento inizia
quando la temperatura ambiente
è più alta di 2°C rispetto a quella
impostata.
Al raggiungimento della temperatura
impostata l’unità funzionerà in DRY -
deumidificazione.
Debole flusso d’aria.
Temperatura
impostata
Temperatura
impostata +2°C
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
A
U
T
O
HEAT
3
5
1
3
4
2
AUTO RAFFREDDAMENTO DEUMIDIFICAZIONE RISCALDAMENTO VENTILAZIONE
BASSA MEDIA ALTAAUTO
Note:
• In modalità AUTO, il climatizzatore seleziona automaticamente la modalità operativa più appropriata a seconda della temperatura
ambiente.
• In modalità Deumidificazione, quando la temperatura ambiente supera di 2°C la temperatura impostata, l'unità inizia a funzionare a
intermittenza con velocità del ventilatore bassa, indipendentemente dalla velocità del ventilatore impostata. Se la temperatura ambien-
te è più bassa della temperatura impostata, il climatizzatore funzionerà solo in modalità Ventilazione.
• In modalità Riscaldamento, l'aria calda viene emessa solo dopo un breve periodo di tempo per evitare l'effetto “aria fredda”.
9
