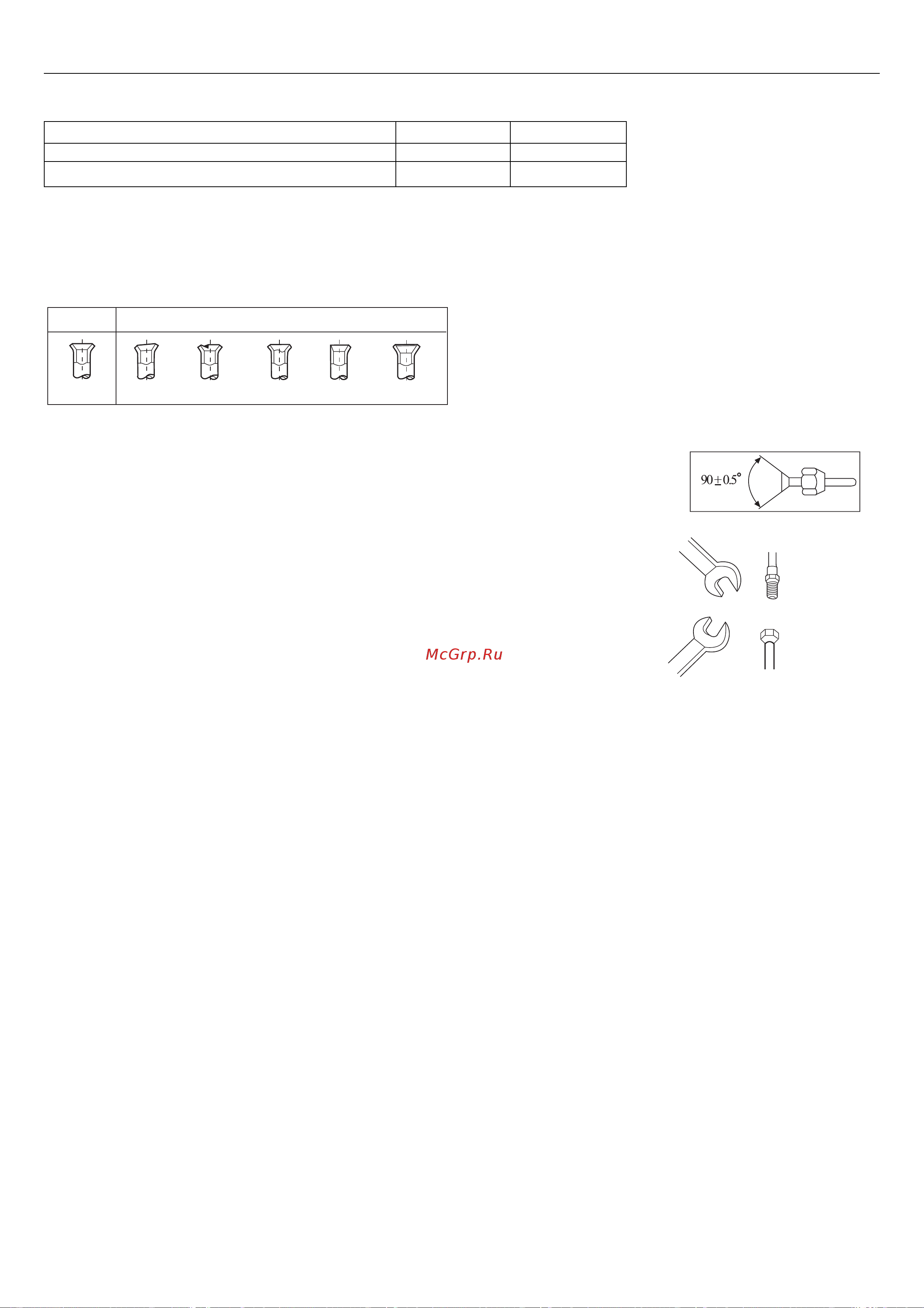

Haier AC122ACERA [136/176] Kältemittelleitungen
![Haier AC182ACERA [136/176] Kältemittelleitungen](/views2/1049894/page136/bg88.png)
28
Leitungsdurchmesser
Abschneiden und Flanschen der Rohre
Das Rohr abschneiden und entgraten.
Dann das Rohrende mit dem Flanschwerkzeug flanschen.
Max. Länge und max. Höhenunterschied
• Damit das System seine maximale Leistung erreicht, müssen die im Handbuch des Außengeräts
angegebenen Standardlängen der Leitungen eingehalten werden.
ACHTUNG
• Die Leitungen nicht verdrehen oder knicken.
• In die Leitungen darf kein Staub eindringen.
• Die Leitungen in einem möglichst großen Winkel biegen, um sie nicht zu
knicken.
• Die Kältemittelleitungen und die Flüssigkeitsleitungen isolieren.
• Die Flanschanschlüsse auf Kältemittelleckagen prüfen.
Vorgehensweise beim Anschluss der Leitungen
- Auf das Anschlussstück und den Flansch Kühlöl auftragen.
- Die Leitungen mittig zueinander ausrichten und die Mutter von Hand festschrauben, dann mit einem Schlüssel festziehen.
Für das Drehmoment auf die Tabelle Bezug nehmen.
- Sicherstellen, dass keine Fremdkörper, wie Staub, Sand oder Wasser in die Leitungen eindringen.
Forciertes Festschrauben ohne die richtige Zentrierung kann das Gewinde beschädigen und Kältemittelleckagen verursachen.
Kältemittelleitungen
Richtig
Falsch
Knapp Beschädigt Rissig Teilweise Zu weit
Schlüssel
Drehmomentschlüssel
Anschlussstück
Flansch
Flüssigkeitsseite Kältemittelseite
AC122 - AC182 Ø 6,35mm Ø 12,7mm
AC242 Ø 9,52mm Ø 15,88mm
