Funcionamiento en Ventilación

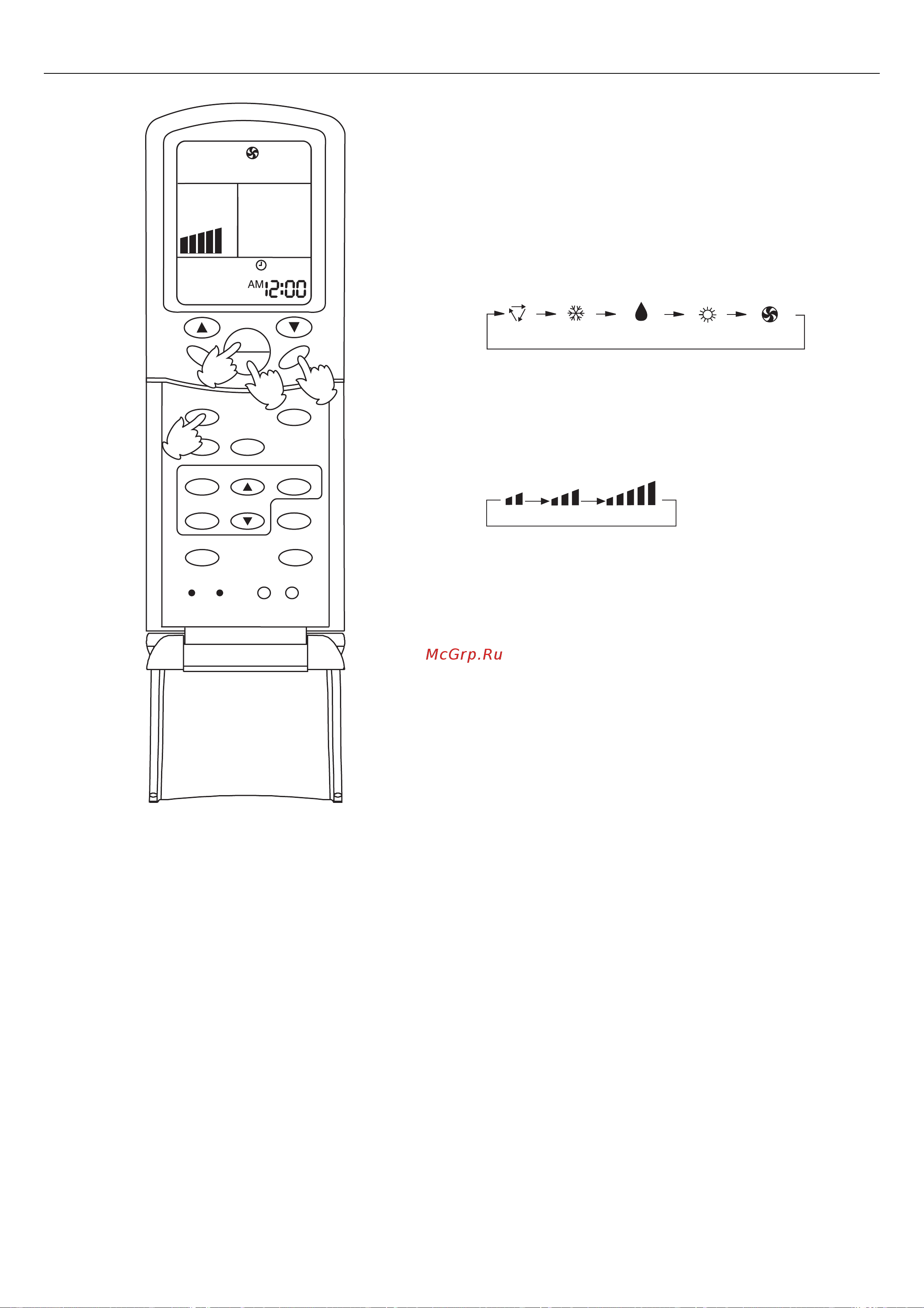

(1) Puesta en marcha del climatizador
Pulse la tecla ON/OFF del mando a distancia para poner en
marcha el climatizador. En el display de cristales líquidos apare-
ce el estado de funcionamiento anterior (excepto en los modos
Timer, Sleep y Swing).
(2) Selección de el modo operativo
A cada pulsación de la tecla MODE el modo operativo cambia
del siguiente modo:
Pare el display en el símbolo del modo Ventilación.
(3) Selección de la velocidad del ventilador
Pulse la tecla FAN; a cada pulsación, la velocidad del ventilador
variará del siguiente modo:
El climatizador funcionará con la velocidad del flujo de aire
seleccionada.
(4) Detención del climatizador
Pulse la tecla ON/OFF, el climatizador se para.
Nota:
En el modo Ventilación, el funcionamiento AUTO FAN y el modo
Sleep no están disponibles. Además no se puede programar la
temperatura ambiente.
FRESH
HIGH/SO
TIMER
SET
FILTER
HEALTH
RESET
LOCK
SLEEP
FAN
TEMP
ON
OFF
SWING
MODE
CLOCK
CODE
LIGHT
4
1
3
2
HEAT
BAJA MEDIA ALTA
AUTO REFRIGERACIÓN DESHUMIDIFICACIÓN CALEFACCIÓN VENTILACIÓN
10
