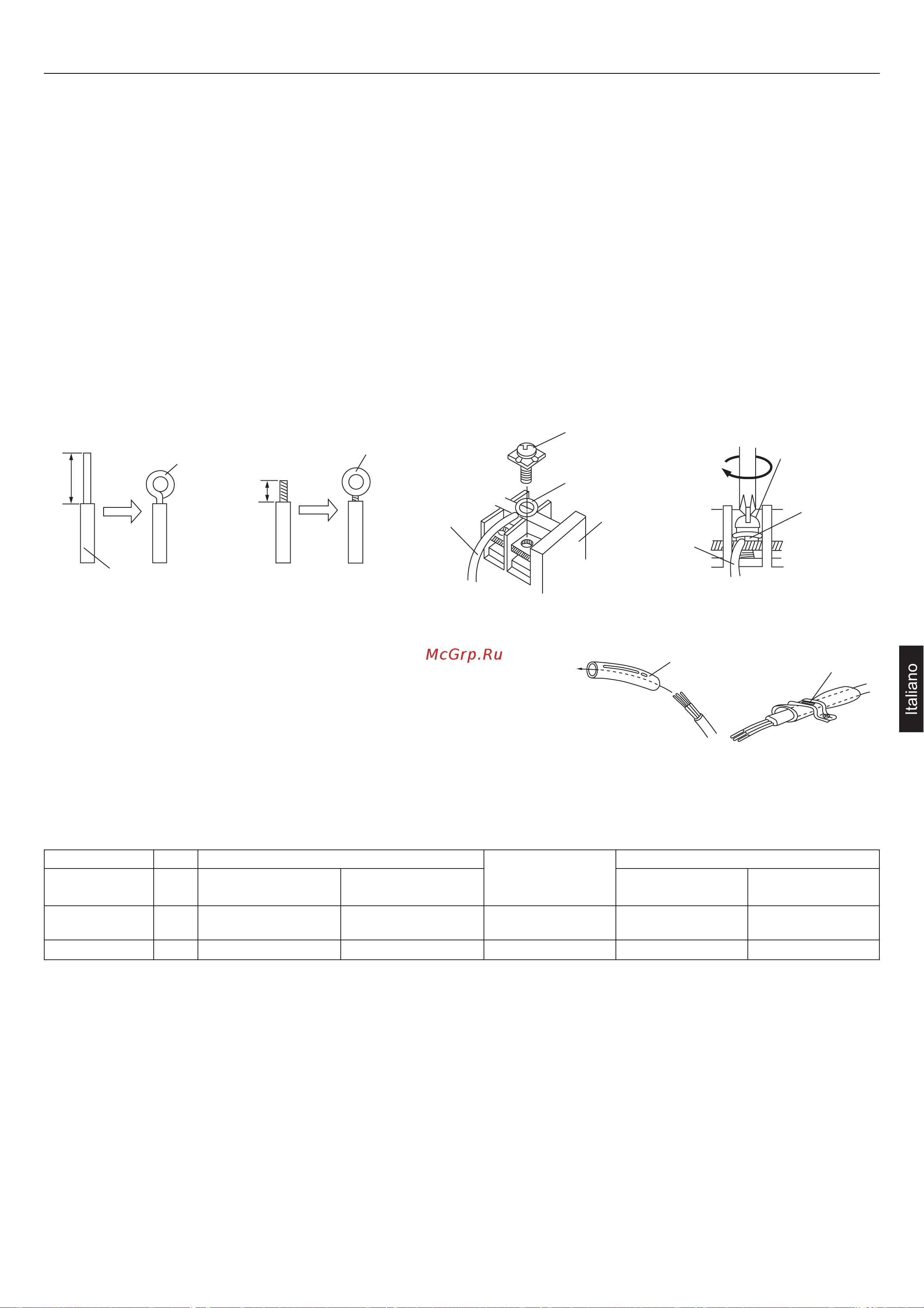

Connessione dei cavi ai morsetti

A. Connessione di un cavo pieno (Fig. A)

(1) Tagliare il cavo con un tagliafili o con apposite pinze; togliere il rivestimento isolante del cavo su circa 25 mm del tratto esposto.

(2) Utilizzando un cacciavite togliere la vite sul morsetto.

(3) Per mezzo di apposite pinze, piegare il cavo pieno in modo da formare un anello per la vite del morsetto.

(4) Dopo aver modellato in modo appropriato l’anello, collocarlo sulla morsettiera e fissarlo saldamente con la vite utilizzando un cac-

ciavite.

Fissaggio dei cavi di collegamento e di alimentazione al fissacavo

Dopo aver fatto passare i cavi di collegamento UI/UE e di alimentazione nel tubo

di isolamento, fissarli mediante l'apposito fissacavo come illustrato in figura.

Per il tubo di isolamento, utilizzare un tubo VW-1 in PVC di spessore compreso

tra 0,5 e 1mm.

Specifiche elettriche

Selezionare la dimensione dei fili elettrici e del circuito di protezione secondo la seguente tabella: (lunghezza complessiva dei fili 20 m;

caduta di tensione: inferiore la 2%)
