Haier AC122ACERA [170/176] Tubería refrigerante

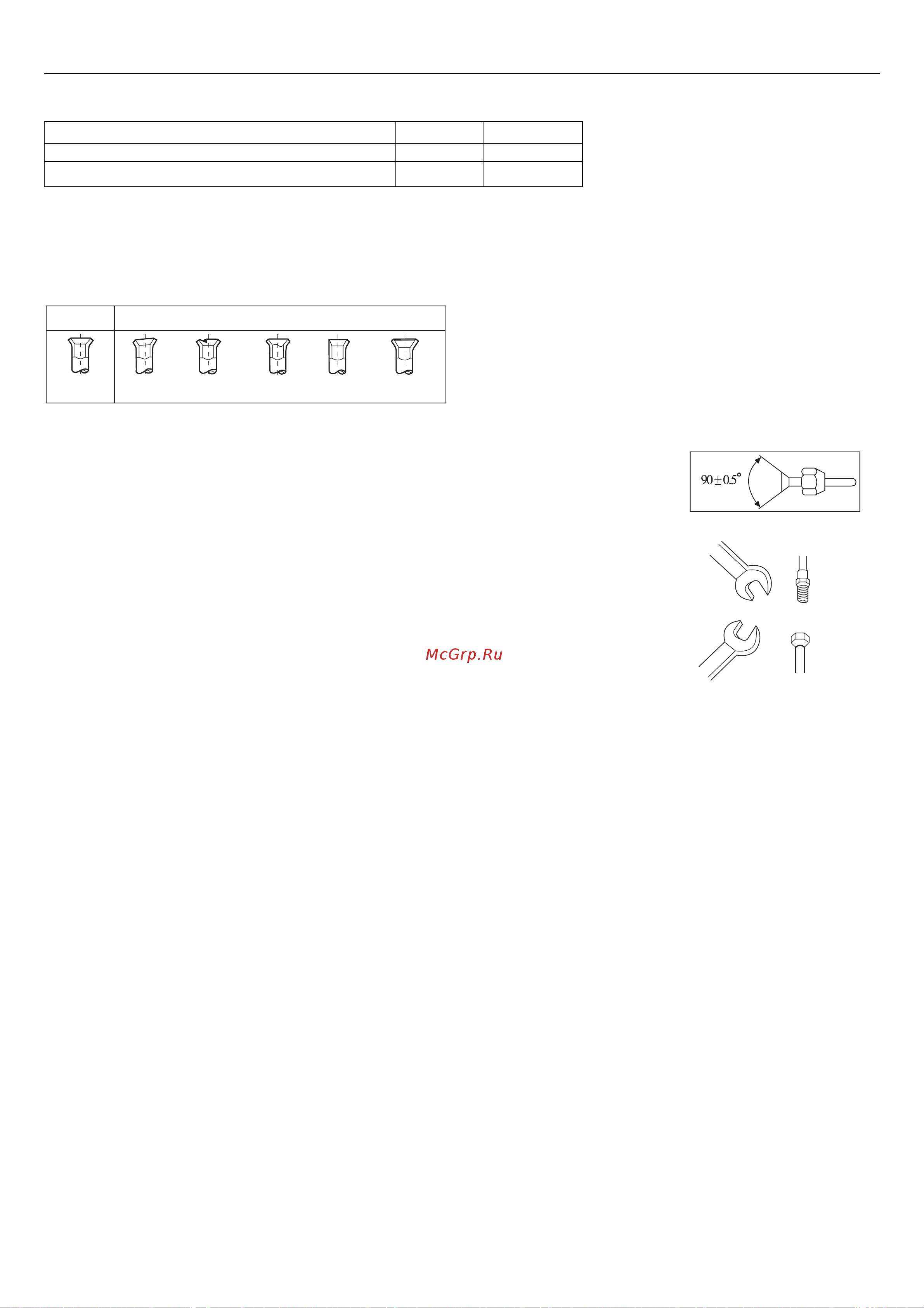

![Haier AC182ACERA [170/176] Tubería refrigerante](/views2/1049894/page170/bgaa.png)
28
Diámetro tuberías
Corte y embridado de los tubos
Corte el tubo y retire las rebabas.
Luego embride el extremo del tubo mediante la brida.
Longitud y desnivel máx.
• Para asegurar la máxima eficacia al sistema, aténgase a las longitudes estándares de las tuberí-
as que constan en el manual de la unidad exterior.
ATENCIÓN
• Evite enrollar o estrangular los tubos.
• No haga entrar polvo en las tuberías.
• Doble los tubos manteniendo un ángulo tan amplio como sea posible para evitar
estrangularlos.
• Aísle tanto la tubería del gas como la del líquido.
• Controle las conexiones con brida para eventuales escapes de gas.
Método para la conexión de los tubos
- Aplique aceite refrigerante sobre el empalme y sobre la brida.
- Mantenga los tubos centro contra centro y atornille la tuerca manualmente, luego use una llave para apretarlos.
Para el momento de torsión, remítase a la tabla.
- Asegúrese de que no entran cuerpos extraños, como polvo, arena o agua, en las tuberías.
Un atornillado forzado sin un centrado correcto puede dañar la rosca y provocar escapes de gas.
Tubería refrigerante
Correcto
Erróneo
insuficiente
dañado agrietado parcial
demasiado
ancho
Llave fija
Llave
dinamométrica
Conexión
Brida
Lado líquido
Lado gas
AC122 - AC182 Ø 6,35mm Ø 12,7mm
AC242 Ø 9,52mm Ø 15,88mm
