29

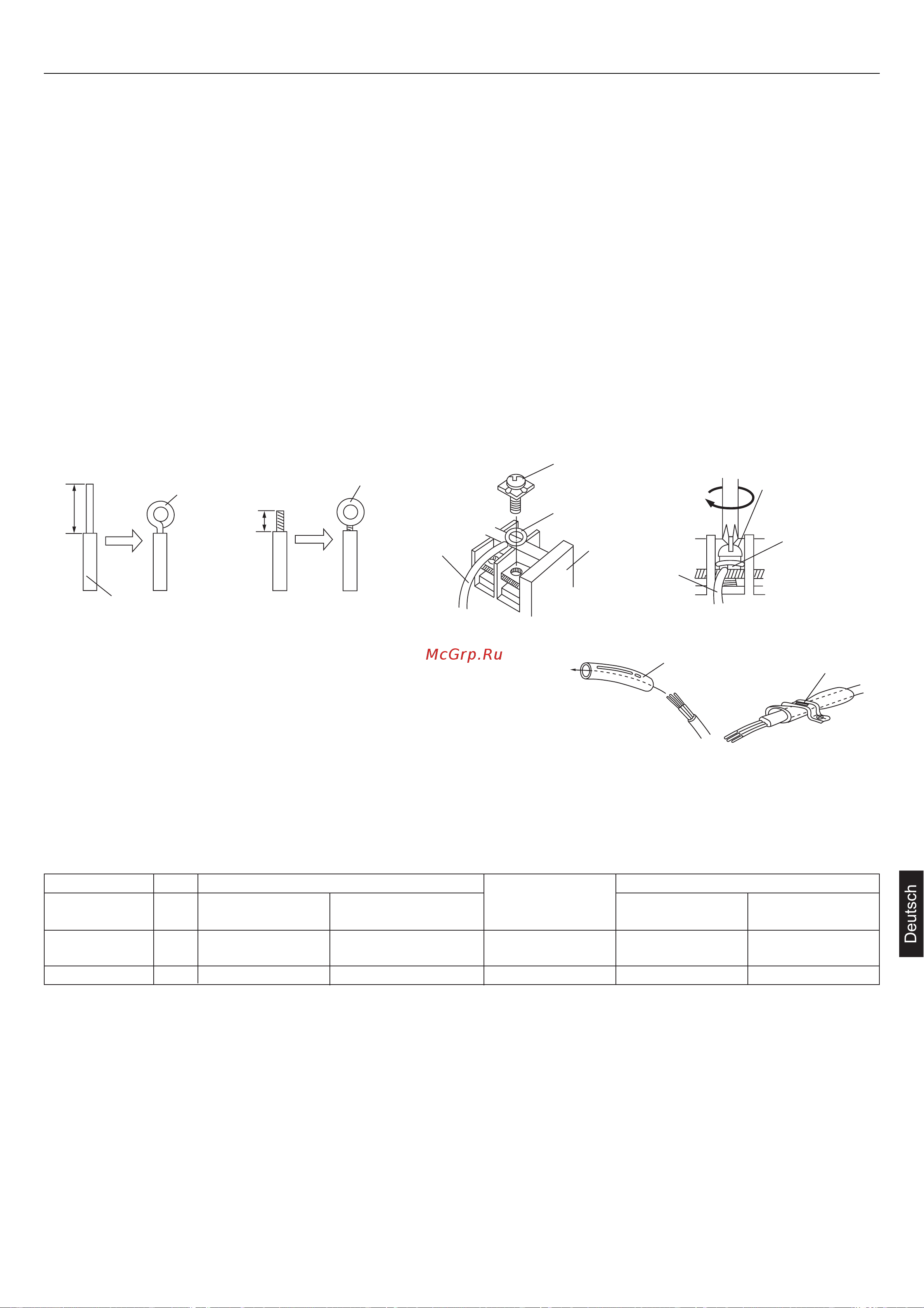

Anschluss der Kabel an die Klemmen
A. Anschluss eines Volldrahtkabels (Abb. A)
(1) Das Kabel mit einem Drahtschneider oder einer passenden Zange abschneiden; auf einer Länge von ca. 25 mm die Isolierung des
Volldrahtkabels entfernen.
(2) Die Schraube an der Klemme mit einem Schraubenzieher entfernen.
(3) Mit einer passenden Zange das Volldrahtkabel zu einem Ring für die Schraube der Klemme biegen.
(4) Den so geformten Ring auf die Klemmleiste legen, die Schraube einsetzen und mit einem Schraubenzieher festziehen.
B. Anschluss eines Kabelschuhkabels (Abb. B)
(1) Das Kabel mit einem Drahtschneider oder einer passenden Zange abschneiden; auf einer Länge von ca. 10 mm die Isolierung des
Volldrahtkabels entfernen.
(2) Die Schraube an der Klemme mit einem Schraubenzieher entfernen.
(3) Mit einem Befestigungselement für Ringkabelschuhe oder einer passenden Zange einen Ringkabelschuh an jedem abisolierten
Kabelende befestigen.
(4) Das Kabel mit dem Ringkabelschuh anlegen und die Schraube erneut mit dem Schraubenzieher festziehen.
Befestigung der Anschlusskabel und des Netzkabels an
der Kabelklemme
Die Anschlusskabel Innengerät/Außengerät und das Netzkabel durch den Isolier-
schlauch führen und laut Darstellung in der Abbildung mit der entsprechenden
Kabelklemme befestigen. Als Isolierschlauch einen PVC-Schlauch VW-1 mit einer
Stärke von 0,5 bis 1 mm verwenden.
Spezifikationen zur Elektrik
Die Abmessungen der elektrischen Drähte und der Schutzschaltung gemäß folgender Tabelle auswählen: (Gesamtlänge der Drähte 20
m; Spannungsabfall: unter 2 %)
A. Volldrahtkabel
Ring
Kabel
Kabel
Klemmleiste
Ringkabelschuh
Ringkabelschuh
Schraube mit
Spezialscheibe
Schraube mit
Spezialscheibe
Ringkabelschuh
Isolierung
Abisolierter Abschnitt 25 mm
Abisolierter Abschnitt 10 mm
B. Kabelschuhkabel
Elektrische Anschlüsse
Isolierschlauch
Kabelbinder
ACHTUNG
• Beim Anschluss der Kabel des Innen- und Außengeräts sicherstellen, dass die Nummern auf den Klemmleisten und die Farben der
verschiedenen Drähte übereinstimmen. Ein unsachgemäßer Anschluss könnte die elektrischen Bauteile beschädigen.
• Das Kabel fest an der Klemmleiste anschließen. Die unsachgemäße Installation kann zu Bränden führen.
• Die Isolierhülle des Anschlusskabels mit dem entsprechenden Kabelbinder fixieren. (Wenn die Isolierhülle beschädigt wird, können
Fehlerströme auftreten.)
• Immer erden.
Modell
AC122
AC182
AC242
Phase
1
Stromkreis
Netztrennschalte
Schutzschalter
40A 26A
Erdung
Netztrennschalter Fehlerstrom
40A 30mA
Abmessungen des
Netzkabels
2,5mm
2
1
40A 26A 40A 30mA4,0mm
2
thermomagnetischer
