Deutsch
19
ANWENDUNGEN
Dreh- und Hämmerfunktion
䡬 Bohren von Ankerlöchern
䡬 Bohren von Löchern in Beton
䡬 Bohren von Löchern in Kachel
Nur Drehbohrfunktion
䡬 Bohren in Stahl oder Holz (mit Sonderzubehör)
䡬 Anziehen von Maschinenschrauben, Holzschrauben
(mit Sonderzubehör)
Nur Hammer-Betrieb
䡬 Leichtes Abmeißeln von Beton, Nuten und Kanten.
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Nezschalter auf „AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf „EIN” steht, beginnt das Werkzeug
sofort zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Anbringen des Bohreinsatzes (Abb. 1)
ACHTUNG
Stellen Sie zur Verhütung von Unfällen sicher, dass
der Schalter ausgeschaltet und der Stecker aus der
Steckdose gezogen ist.
HINWEIS
Achten Sie bei der Verwendung von Werkzeugen wie
Meißeln, Bohrern usw. darauf, von unserer Firma
bezeichnete Markenteile zu verwenden.
(1) Reinigen Sie den Schaftabschnitt des Bohrers.
(2) Schieben Sie den Bohrer unter Drehung in den
Werkzeughalter ein, bis er sich verriegelt (Abb. 1).
(3) Überprüfen Sie die Verriegelung durch Ziehen am
Bohrer.
(4) Zum Entfernen des Bohrers den Griff in Pfeilrichtung
ziehen, und den Bohrer herausziehen (Abb. 2).
5. Beim Installieren der Staubschale oder des
Staubfangs (B) (Zonderzubehör) (Abb. 3, Abb. 4)
Wenn ein Bohrhammer zum Bohren nach oben ohne
Staubfangadapter verwendet wird, eine Staubkappe
oder einen Staubfang (B) zum Auffangen von Staub
und Partikeln zum leichten Betrieb anbringen.
䡬 Anbringen der Staubschale
Die Staubschale durch Anbringen an die Bohrspitze
wie in Abb. 3 gezeigt verwenden.
Bei Bohrspitzen mit großem Durchmesser das
Mittenloch der Staubschale mit diesem Bohrhammer
vergrößern.
䡬 Anbringen des Staubfangs (B)
Bei Verwendung des Staubfangs (B) den Staubfang
(B) von der Spitze der Bohrspitze einführen, und an
die Rille an der Spitze ansetzen (Abb. 4).
ACHTUNG
䡬 Die Staubschale und der Staubfang (B) sind nur für
Bohren in Beton gedacht. Nicht für Bohrarbeiten in
Holz oder Metall verwenden.
䡬 Den Staubfang (B) vollständig in den Futterteil der
Haupteinheit einsetzen.
䡬 Wenn am Bohrhammer gedreht wird, während die
Staubfang (B) von der Betonoberfläche abgenommen
ist, dreht sich die Staubfang (B) zusammen mit der
Bohrspitze. Immer am Schalter drehen, nachdem die
Staubschale auf die Betonoberfläche gedrückt ist.
(Bei Verwendung der Staubfang (B) durch Anbringen
einer Bohrspitze mit mehr als 190 mm Gesamtlänge
kann die Staubfang (B) nicht die Betonoberfläche
berühren und dreht sich. Darum immer Bohrspitzen
mit 166, 160 und 110 mm Gesamtlänge verwenden.)
䡬 Nach dem Bohren von zwei oder drei Löchern den
Inhalt der Staubfang (B) ausleeren.
䡬 Die Bohrspitze nach dem Abnehmen der Staubfang
(B) austauschen.
6. Wahl der Schrauberspitze
Falls die Schrauberspitze dem Schraubendurchschnitt
nicht anpassend wird, werden Schraubenkopf und
Schrauberspitze beschädigt.
7. Die Drehrichtung der Bohrerspitze prüfen (Abb. 5)
Die Bohrerspitze dreht sich (von hinten betrachtet)
im Uhrzeigersinn, wenn Sie auf die R-Seite des
Druckschalters drücken.
Um die Bohrerspitze gegen den Uhrzeigersinn zu
drehen, drücken Sie auf die L-Seite des Druckschalters.
GEBRAUCHSANWEISUNG
ACHTUNG
Zur Verhütung von Unfällen beim Anbringen und
Entfernen von Bohrern und anderen Teilen immer
den Schalter ausschalten und den Stecker des
Netzkabels aus der Steckdose ziehen. Der Schalter
sollte auch während Arbeitsunterbrechungen und
nach der Arbeit ausgeschaltet werden.

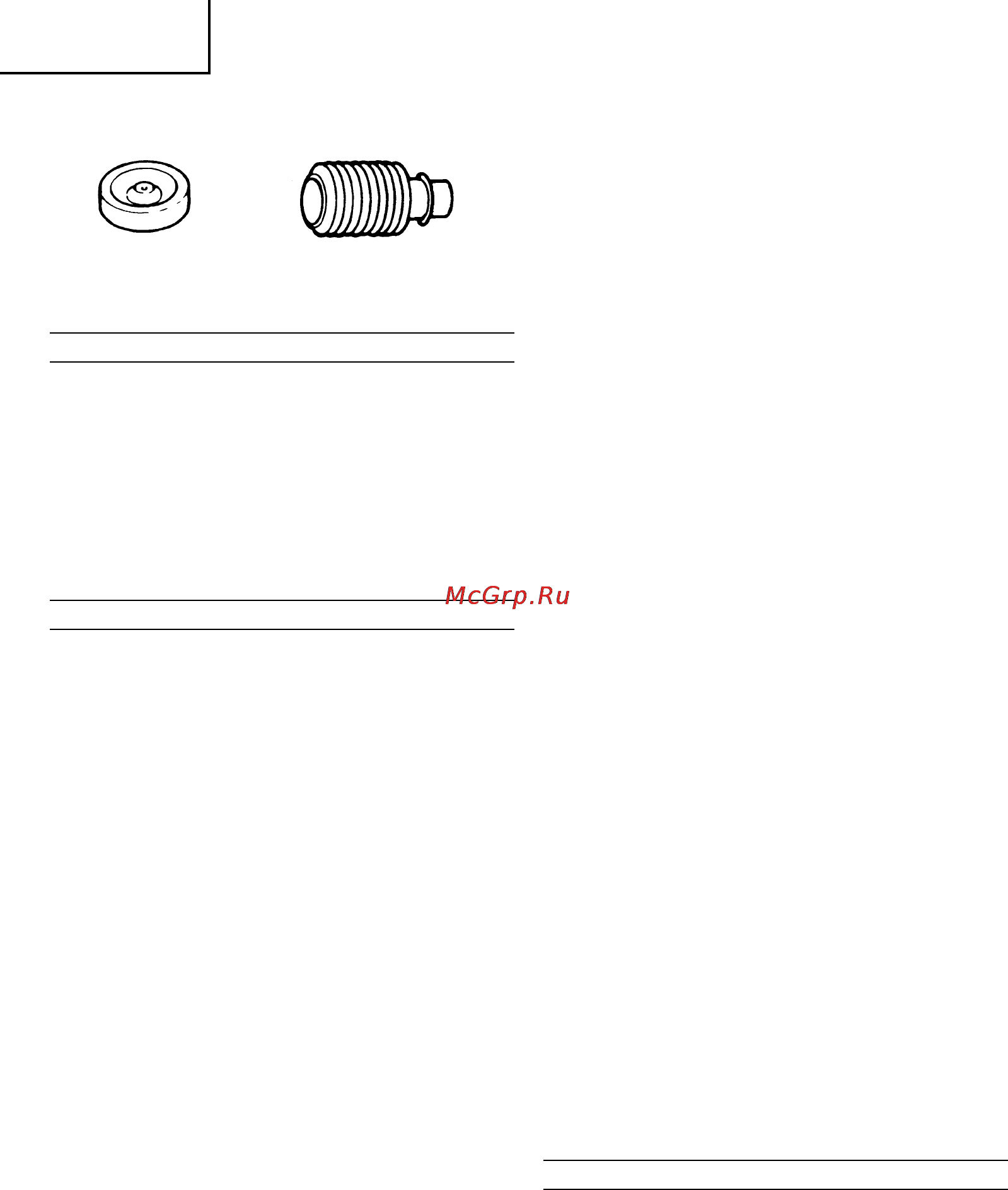

11. Staubschale, Staubfang (B)
Das Sonderzubehöre kann ohne vorherige Bekanntmachung jederzeit geändert werden.
12. Hammer Schmierfett A
500 g (Dose)
70 g (in grüner Tube)
30 g (in grüner Tube)
Staubfang (B)
Staubschale
