Hitachi DH40MRY [29/64] Polski

Polski

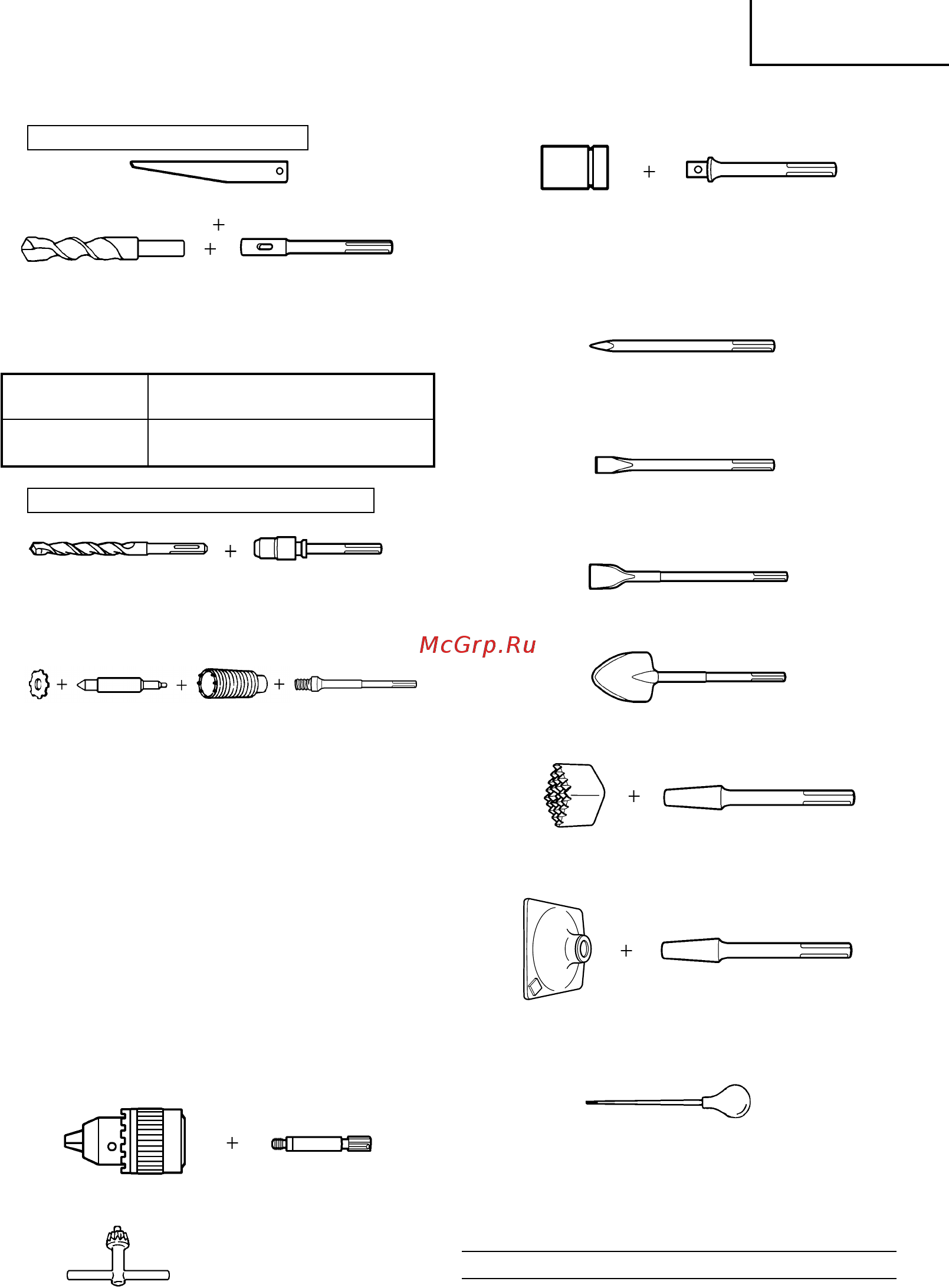

Adaptor ze stożkowatym

Wiertło aplikacyjne

zakończeniem

Stożek Morsa Wiertło (stożkowy uchwyt)

(nr 1) 11, 12,3, 12,7, 14,3, 14,5, 17,5 mm

(1) Wiertło

(SDS-plus uchwyt)

(2)

Adaptor uchwytu wiertła

samomocującego

(uchwyt SDS max)

(3) Trzon koronki

rdzeniowej

(uchwyt SDS

max)

(1) Sworzeń

centrujący

(2) Koronka

rdzeniowa

(Płyta

wiodąca)

(1) Wiertło ze stożkowym

uchwytem Średnica

zewnętrzna:

11, 12,3, 12,7, 14,3,

14,5, 17,5 mm

(2) Uchwyt do wiertła ze

stożkiem Morsa

(SDS max zakończenie)

(3) Klin do wybijania

Wiercenie otworów przy użyciu zaczepu (Obroty + Uderzenia)

Wiertło (ze stożkowym uchwytem)

Adaptor uchwytu wiertła samomocującego

3. Wiercenie otworów o dużej średnicy (Obroty + Uderzenia)

(1) Sworzeń centrujący

䢇 Stosowany do koronki rdzeniowej o średnicy od

38 mm do 105 mm

䢇 Stosowany do koronki rdzeniowej o średnicy od

32 do 35 mm

Uwaga:

Nie używać koronki rdzeniowej o średnicy 25 mm i 29 mm.

(2) Koronka rdzeniowa

䢇 Średnica zewnętrzna

25, 29, 32, 35, 38, 45, 54, 64, 79, 94, 105 mm

(z płytą wiodącą, nie stosować do rdzeni 25 mm lub 29 mm)

(3) Uchwyt koronki rdzeniowej

䢇

Stosowany do koronki rdzeniowej o średnicy powyżej 38 mm

䢇

Stosowany do koronki rdzeniowej o średnicy poniżej 35 mm

4. Wiercenie otworów w metalu i drewnie

5. Umiejscowienie śruby z chemicznym uchwytem (Obroty

+ Uderzenia)

6. Rozbijanie (Uderzanie)

7. Dłutowanie rowków i brzegów (Uderzanie)

8. Cięcie asfaltu (Uderzanie)

9. Wybieranie, pogłębianie (Uderzanie)

10. Obtłukiwanie powierzchniowe (Uderzanie)

11. Ubijanie (Uderzanie)

12. Gruszka powietrzna (do usuwania odłamków)

䡬 Smar młotkowy A

500 g (w puszce)

70 g (w zielonej tubie)

30 g (w zielonej tubie)

Dodatkowe akcesoria mogą ulec zmianie bez uprzedzenia.

ZASTOSOWANIE

䡬 Wiercenie otworów w betonie

䡬 Wiercenie otworów do uchwytów

(1) Dłuto

Długość: 280, 400 mm

(1) Przecinak

(1) Wybierak

(Standartowy klucz

nasadkowy)

(Uchwyt SDS max)

12,7 mm adaptor

uchwytu chemicznego

19 mm adaptor

uchwytu chemicznego

(1) Punktak

Długość: 280, 400 mm

(1) Tłuczek (2) Uchwyt

(2) Uchwyt

(1) Ubijak

150 × 150 mm

Uchwyt wiertarski

13 mm (13VLA)

Klucz do uchwytu

wiertarskiego

Adaptor uchwytu

(uchwyt SDS max)

04Pol_DH40MRY_EE 10/24/08, 16:4928
