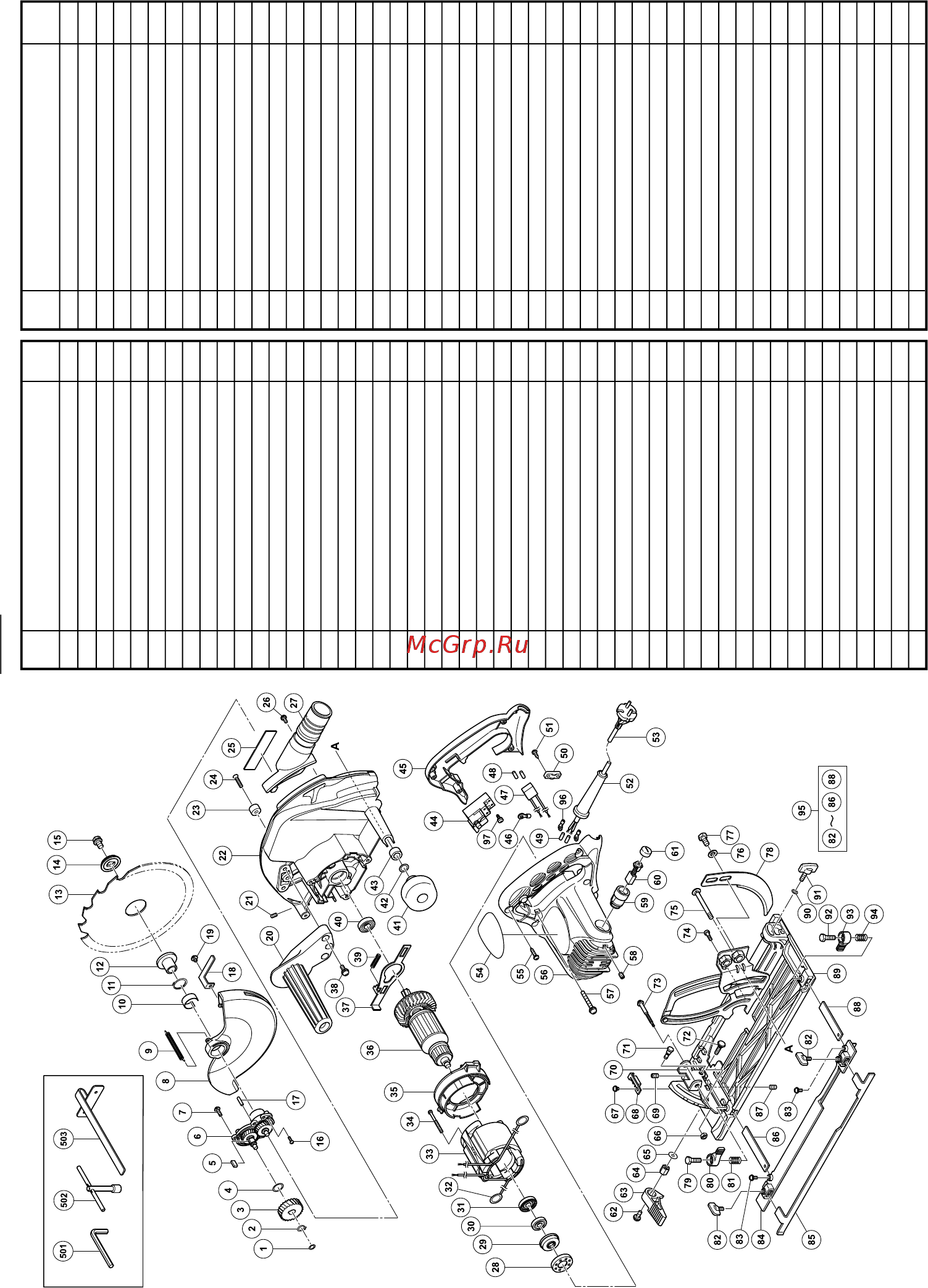

76
C7UY
Item
No.
Part Name Q’TY
1 WASHER 1
2 RETAINING RING FOR D11 SHAFT 1
3 FIRST GEAR 1
4 O-RING 1
5 FEATHER KEY 4×4×10 1
6 BEARING HOLDER ASS'Y 1
7
MACHINE SCREW (W/SP. WASHER) M4
3
8 LOWER GUARD 1
9 RETURN SPRING (A) 1
10 BUSHING 1
11 RETAINING RING FOR D22 SHAFT 1
12 WASHER (A) 1
13 TCT SAW BLADE 190 MM 1
14 WASHER(B) 1
15 BOLT (W/WASHER) M7×17.5 1
16 MACHINE SCREW M3 3
17 NEEDLE ROLLER 1
18 LEVER 1
19
MACHINE SCREW (W/SP. WASHER) M4
×
8
1
20 SIDE HANDLE 1
21 HEX. SOCKET SET SCREW M5×61
22 GEAR COVER 1
23 CUSHION 1
24 FLAT HD. SCREW M6×20 1
25 HITACHI PLATE 1
26
MACHINE SCREW (W/WASHERS) M4
×
12
1
27 DUST COLLECTOR 1
28 RUBBER BUSHING 1
29 BEARING BUSHING 1
30 BALL BEARING 608VVC2PS2L 1
31 DUST SEAL 1
32 BRUSH TERMINAL 2
33 STATOR ASS'Y 1
34 HEX. HD. TAPPING SCREW D5×55 2
35 FAN GUIDE 1
36 ARMATURE 1
37 LOCK LEVER 1
38
MACHINE SCREW (W/WASHERS) M5
×
16
3
39 SPRING (A) 1
40 BALL BEARING 6000VVCMPS2L 1
41 KNOB 1
42 O-RING 1
43 SLEEVE 1
44 SWITCH 1
45 HANDLE COVER 1
46 TERMINAL M4.0 1
47 NOISE SUPPRESSOR 1
48 TUBE (D) 2
49 TUBE (D) 2
50 CORD CLIP 1
Item
No.
Part Name Q’TY
51
TAPPING SCREW (W/FLANGE) D4
×
16
2
52 CORD ARMOR 1
53 CORD 1
54 NAME PLATE 1
55 T
APPING SCREW (W/FLANGE) D4
×
20
4
56 HOUSING ASS'Y 1
57
MACHINE SCREW (W/WASHERS) M5
×
40
3
58 HEX. SOCKET SET SCREW M5×82
59 BRUSH HOLDER 2
60 CARBON BRUSH 2
61 BRUSH CAP 2
62
SEAL LOCK SCREW (W/SP. WASHERS) M6
×
14
1
63 LEVER (A) 1
64 LOCK NUT 1
65 WASHER 1
66 U-NUT M5 1
67
MACHINE SCREW (W/SP. WASHER) M4
1
68 GUIDE PIECE 1
69
SEAL LOCK HEX. SOCKET SET SCREW M5
×
6
1
70 BEVEL PLATE 1
71 STEP PIN D6×13 1
72 BOLT (SQUARE) M6×20 1
73 ADJUSTING SCREW (A) 1
74 SPECIAL SCREW M6 1
75 DIAGONAL BOLT M8 1
76 BOLT WASHER M6 2
77 BOLT (W/FLANGE) M6 2
78 RIVING KNIFE 1
79 BOLT M6×10 1
80 CLAMP LEVER 1
81 SPRING(B) 1
82 WING BOLT M6×12 2
83
MACHINE SCREW (W/SP. WASHER) M5
×
12
2
84 GUIDE RAIL ADAPTER 1
85 GUIDE RAIL PLATE 1
86 GUIDE BAR 1
87
SLOTTED HD. SET SCREW (SEAL LOCK) M6
×
6
1
88 GUIDE BAR 1
89 BASE ASS'Y 1
90 WASHER M6 1
91 WING BOLT M6×17 1
92 BOLT M6×10 1
93 CLAMP LEVER 1
94 SPRING (B) 1
95 GUIDE RAIL ASS'Y 1
96 TERMINAL 2
97
MACHINE SCREW (W/WASHER) M3.5
×
6
4
501 HEX. BAR WRENCH 2.5MM 1
502 BOX WRENCH 10MM 1
503 GUIDE 1
11Back_C6UY_EE 2/17/10, 13:0176
