77

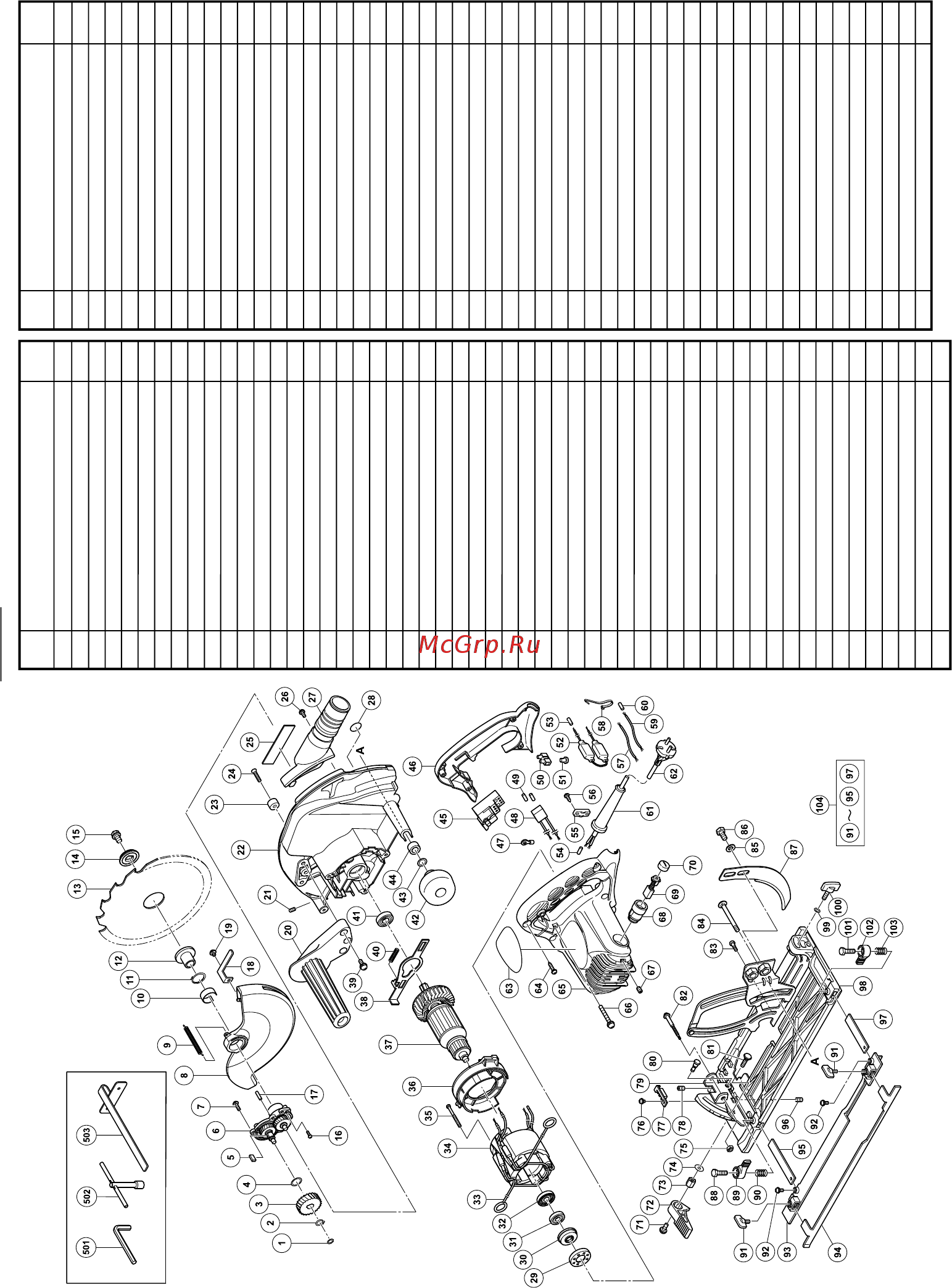

C7BUY
Item
No.
Part Name Q’TY
1 WASHER 1
2 RETAINING RING FOR D11 SHAFT 1
3 FIRST GEAR 1
4 O-RING 1
5 FEATHER KEY 4×4×10 1
6 BEARING HOLDER ASS'Y 1
7
MACHINE SCREW (W/SP. WASHER) M4
3
8 LOWER GUARD 1
9 RETURN SPRING (A) 1
10 BUSHING 1
11 RETAINING RING FOR D22 SHAFT 1
12 WASHER (A) 1
13 TCT SAW BLADE 190 MM 1
14 WASHER(B) 1
15 BOLT (W/WASHER) M7×17.5 1
16 MACHINE SCREW M3 3
17 NEEDLE ROLLER 1
18 LEVER 1
19
MACHINE SCREW (W/SP. WASHER) M4
×
8
1
20 SIDE HANDLE 1
21 HEX. SOCKET SET SCREW M5×61
22 GEAR COVER 1
23 CUSHION 1
24 FLAT HD. SCREW M6×20 1
25 HITACHI PLATE 1
26
MACHINE SCREW (W/WASHERS) M4
×
12
1
27 DUST COLLECTOR 1
28 NAME PLATE (BRAKE) 1
29 RUBBER BUSHING 1
30 BEARING BUSHING 1
31 BALL BEARING 608VVC2PS2L 1
32 DUST SEAL 1
33 BRUSH TERMINAL 2
34 STATOR ASS'Y 1
35 HEX. HD. TAPPING SCREW D5×55 2
36 FAN GUIDE 1
37 ARMATURE 1
38 LOCK LEVER 1
39
MACHINE SCREW (W/WASHERS) M5
×
16
3
40 SPRING (A) 1
41 BALL BEARING 6000VVCMPS2L 1
42 KNOB 1
43 O-RING 1
44 SLEEVE 1
45 SWITCH (B) 1
46 HANDLE COVER 1
47 TERMINAL M4.0 1
48 NOISE SUPPRESSOR 1
49 TUBE (D) 2
50 PILLAR TERMINAL 1
51 CONNECTOR 50092 1
52 RESISTOR 1
53 TUBE (D) 1
54 TUBE (D) 2
Item
No.
Part Name Q’TY
55 CORD CLIP 1
56 TAPPING SCREW (W/FLANGE) D4×16 2
57 INTERNAL WIRE 1
58 WIRE CLAMP 1
59 INTERNAL WIRE 1
60 TUBE (D) 1
61 CORD ARMOR 1
62 CORD 1
63 NAME PLATE 1
64 TAPPING SCREW (W/FLANGE) D4×20 4
65 HOUSING ASS'Y 1
66
MACHINE SCREW (W/WASHERS) M5
×
40
3
67 HEX. SOCKET SET SCREW M5×82
68 BRUSH HOLDER 2
69 CARBON BRUSH 2
70 BRUSH CAP 2
71
SEAL LOCK SCREW (W/SP. WASHERS) M6
×
14
1
72 LEVER (A) 1
73 LOCK NUT 1
74 WASHER 1
75 U-NUT M5 1
76
MACHINE SCREW (W/SP. WASHER) M4
1
77 GUIDE PIECE 1
78
SEAL LOCK HEX. SOCKET SET SCREW M5
×
6
1
79 BEVEL PLATE 1
80 STEP PIN D6×13 1
81 BOLT (SQUARE) M6×20 1
82 ADJUSTING SCREW (A) 1
83 SPECIAL SCREW M6 1
84 DIAGONAL BOLT M8 1
85 BOLT WASHER M6 2
86 BOLT (W/FLANGE) M6 2
87 RIVING KNIFE 1
88 BOLT M6×10 1
89 CLAMP LEVER 1
90 SPRING(B) 1
91 WING BOLT M6×12 2
92
MACHINE SCREW (W/SP. WASHER) M5
×
12
2
93 GUIDE RAIL ADAPTER 1
94 GUIDE RAIL PLATE 1
95 GUIDE BAR 1
96
SLOTTED HD. SET SCREW (SEAL LOCK) M6
×
6
1
97 GUIDE BAR 1
98 BASE ASS'Y 1
99 WASHER M6 1
100 WING BOLT M6×17 1
101 BOLT M6×10 1
102 CLAMP LEVER 1
103 SPRING (B) 1
104 GUIDE RAIL ASS'Y 1
501 HEX. BAR WRENCH 2.5MM 1
502 BOX WRENCH 10MM 1
503 GUIDE 1
11Back_C6UY_EE 2/17/10, 13:0177
