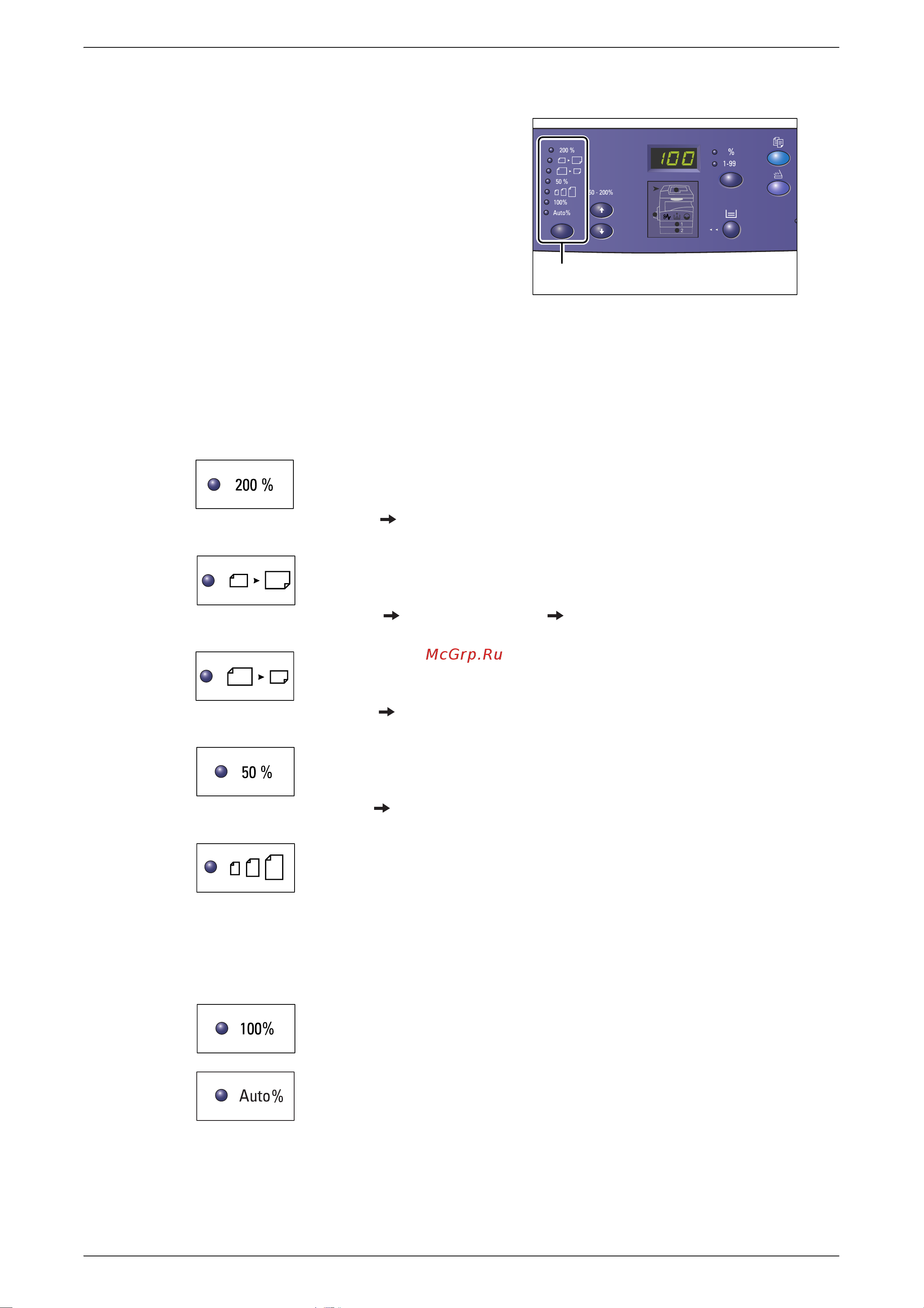

Панель управления
Руководство пользователя Xerox WorkCentre 5016/5020 27
Кнопка <Уменьшение/Увеличение>
Нажмите эту кнопку, чтобы выбрать
масштаб.
Текущий масштаб отображается
на дисплее.
Примечание • При нажатии этой кнопки
дисплей автоматически
переключается на индикацию
масштаба.
• Переключение единиц
измерения между метрическими
и дюймами производится в режиме настройки системы (номер меню: 15).
Изменение следующих настроек зависит от выбранных единиц измерения.
Более подробная информация о настройках системы приведена в разделе
«Настройки системы» (стр. 132).
Единицы измерения: дюймы
200%
Увеличение документа на 200%.
5,5 x 8,5" 11 x 17"
129%
Увеличение документа на 129,4%.
5,5 x 8,5" 8,5 x 11", 8,5 x 11" 11 x 17"
78%
Уменьшение документа на 78,5%.
8,5 x 14" 8,5 x 11"
50%
Уменьшение документа на 50%.
11 x 17" 5,5 x 8,5"
Предустановка
Увеличение или уменьшение документа на предустановленный
масштаб.
Примечание • Выбор предустановленного масштаба производится в режиме настройки
системы (номер меню: 8). Подробнее см. раздел «Настройки системы» (стр. 132).
• Предустановленный масштаб по умолчанию: 64%.
100%
Изготовление копий в размер оригинала.
Авто%
Аппарат автоматически выбирает масштаб в зависимости от
размера оригинала и формата бумаги в выбранном лотке.
Примечание • Эта настройка доступна только при использовании податчика оригиналов.
Кнопка <Уменьшение/Увеличение>
