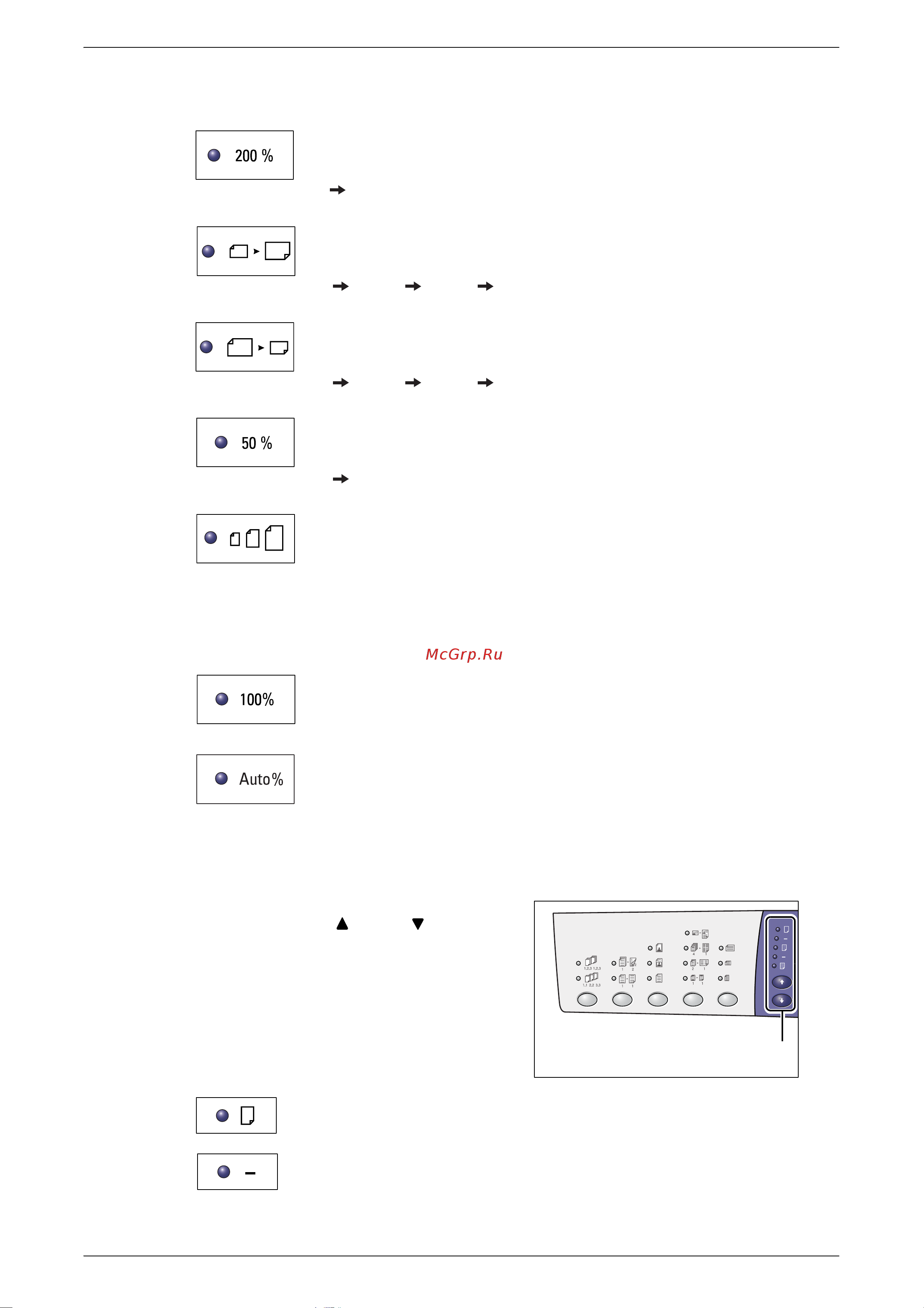

Панель управления
Руководство пользователя Xerox WorkCentre 5016/5020 28
Единицы измерения: метрические
200%
Увеличение документа на 200%.
A5 A3
141%
Увеличение документа на 141,4%.
A5 A4, A4 A3, B5 B4
70%
Уменьшение документа на 70,7%.
A3 A4, A4 A5, B4 B5
50%
Уменьшение документа на 50%.
A3 A5
Предустановка
Увеличение или уменьшение документа на предустановленный
масштаб.
Примечание • Выбор предустановленного масштаба производится в режиме настройки
системы (номер меню: 8). Подробнее см. раздел «Настройки системы» (стр. 132).
• Предустановленный масштаб по умолчанию: 82%.
100%
Изготовление копий в размер оригинала.
Авто%
Аппарат автоматически выбирает масштаб в зависимости от
размера оригинала и формата бумаги в выбранном лотке.
Примечание • Эта настройка доступна только при использовании податчика оригиналов.
Кнопка <Светлее/Темнее>
Чтобы выбрать плотность готовых копий,
нажмите кнопку <> или <>.
Самая светлая
Уменьшение плотности готовых копий до минимального уровня.
Светлая
Уменьшение плотности готовых копий.
<Светлее/Темнее> кнопка
