Руководство по эксплуатации WOP-2ac-LR5
11
2.5 Световая индикация

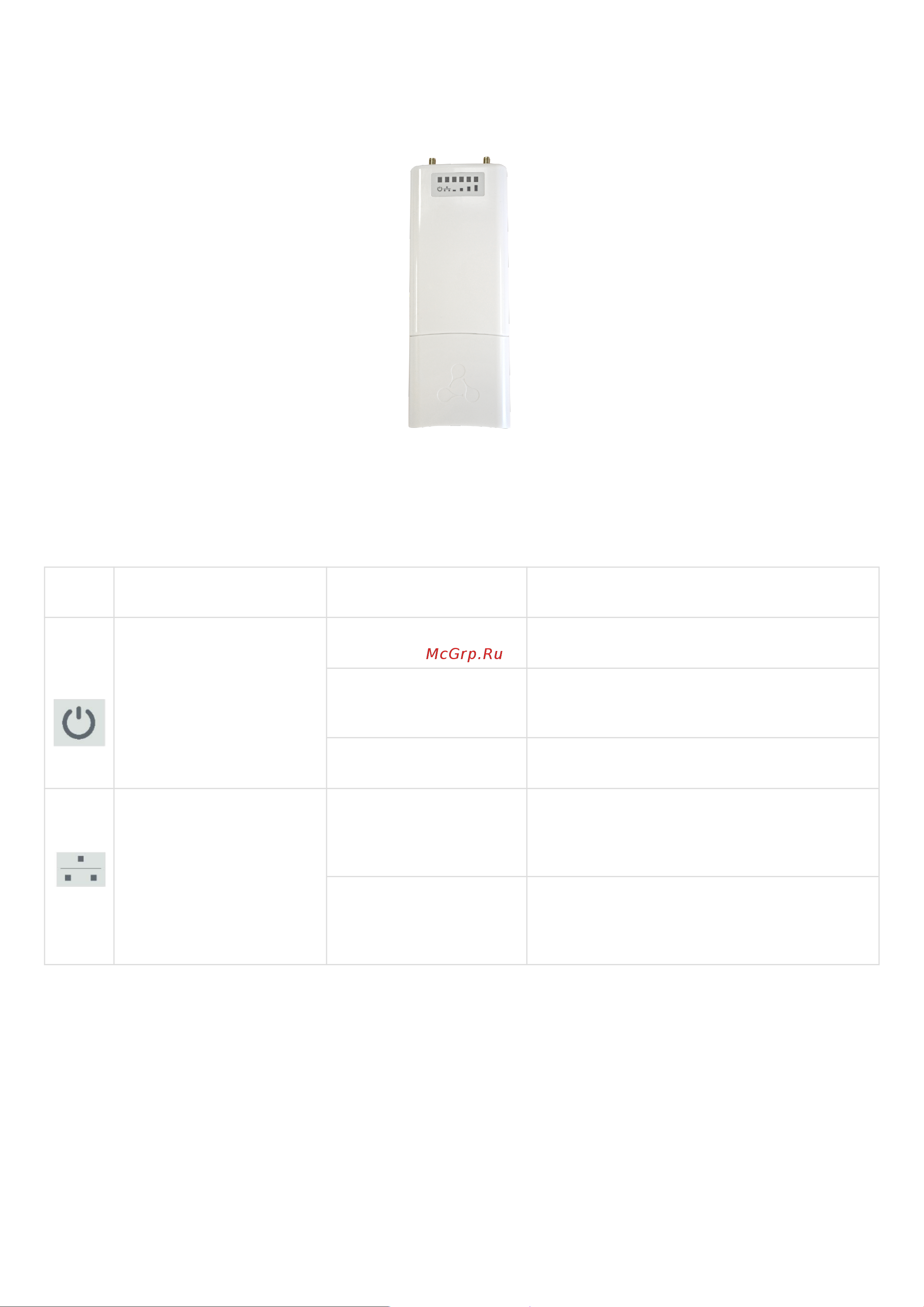

Внешний вид панели индикации WOP-2ac-LR5 приведен на рисунке 4 .
Рисунок 4 – Внешний вид панели индикации WOP-2ac-LR5
Текущее состояние устройства отображается при помощи индикаторов, расположенных на передней
панели устройства WOP-2ac-LR5. Перечень индикаторов и их описание приведены в таблице 2.
Таблица 2 – Описание индикаторов
Индикатор Состояние индикатора Описание
Power - индикатор питания
и статуса работы
устройства
зеленый, горит постоянно питание подключено, нормальная работа
оранжевый, горит
постоянно
устройство не получило адрес по DHCP
красный, горит постоянно загрузка устройства
LAN - индикатор порта
Ethernet-интерфейса
горит зеленым (10, 100
Мбит/с)/ оранжевым
(1000 Мбит/с)
канал между Ethernet-интерфейсом WOP-2ac-
LR5 и подключенным устройством активен
мигает процесс пакетной передачи данных между
Ethernet-интерфейсом WOP-2ac-LR5 и
подключенным устройством
