Eltex WOP-2AC-LR5 SYNC [30/106] Подменю wds

 Руководство по эксплуатации WOP-2ac-LR5

•

4.5.2 Подменю «WDS»

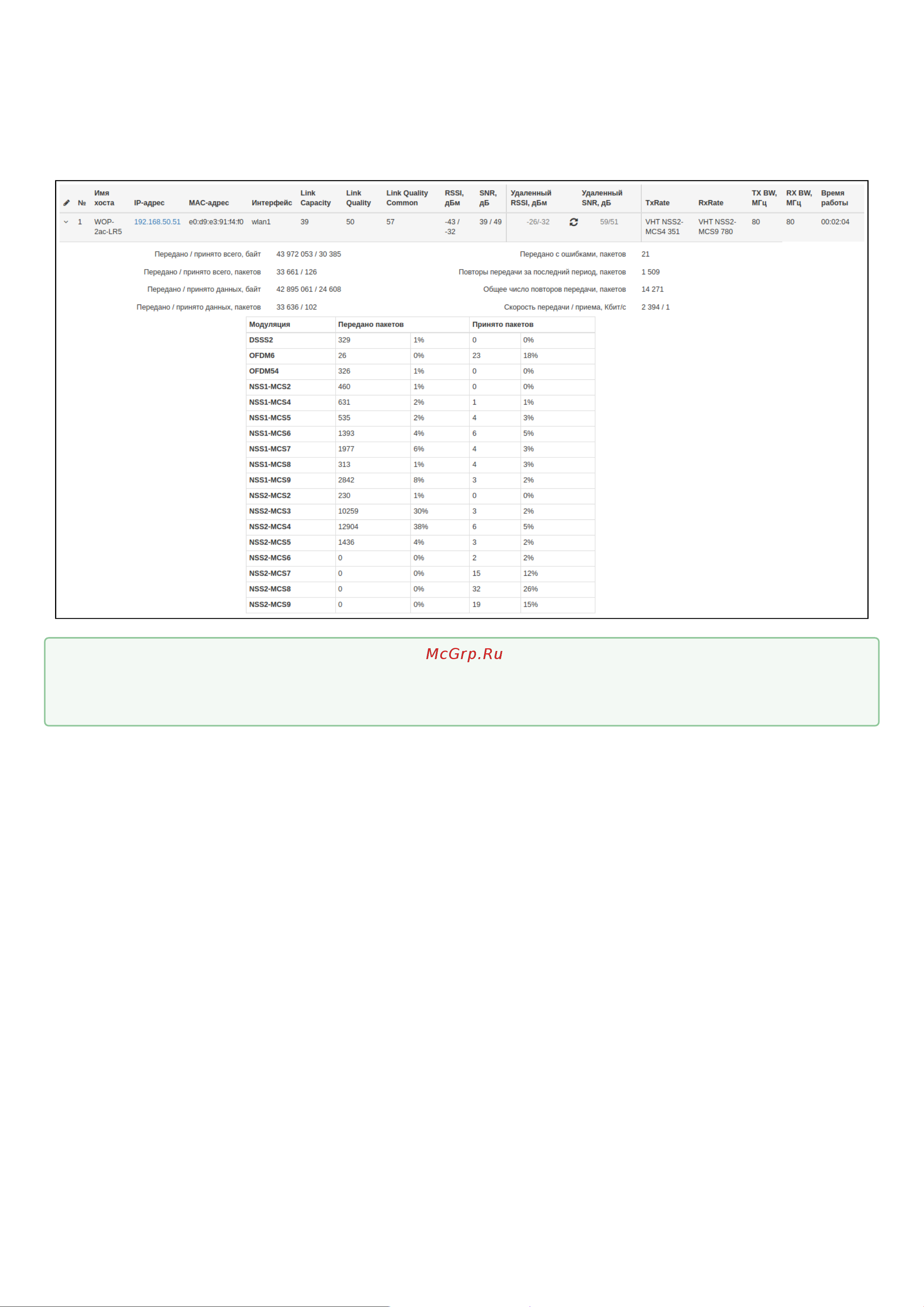

В подменю «WDS» выводится информация о состоянии подключенных по WDS точек доступа WOP-2ac-

LR5.

№ – номер подключенного устройства в списке;

Имя хоста–сетевое имя устройства;

IP-адрес – IP-адрес подключенного устройства;

MAC-адрес – MAC-адрес подключенного устройства;

Интерфейс – интерфейс взаимодействия WOP-2ac-LR5 с подключенным устройством;

Link Capacity– параметр, который отображает эффективность использования точкой доступа

модуляции на передачу. Рассчитывается исходя из количества пакетов, переданных на каждой

модуляции до клиента, и понижающих коэффициентов. Максимальное значение –100% (означает,

что все пакеты передаются до клиента на максимальной модуляции для максимального типа nss,

поддерживаемого клиентом). Минимальное значение –2% (в случае, когда пакеты передаются на

модуляции nss1mcs0 для клиента с поддержкой MIMO 3x3).Значение параметра рассчитывается

за последние 10 с;

Link Quality –параметр, который отображает состояние линка до клиента, рассчитанный на

основании количества ретрансмитов пакетов, отправленных клиенту. Максимальное значение —

100% (все переданные пакеты отправились с первой попытки), минимальное значение –0% (ни

один пакет до клиента не был успешно отправлен). Значение параметра рассчитывается за

последние 10 с;

Link Quality Common–параметр, который отображает состояние линка до клиента, рассчитанный

на основании количества ретрансмитов пакетов, отправленных клиенту. Максимальное значение

— 100% (все переданные пакеты отправились с первой попытки), минимальное значение –0% (ни

Для удобства мониторинга существует возможность выбрать параметры для отображения. Для

этого нажмите на. При нажатии на кнопку «По умолчанию», будут отображены параметры по

умолчанию.


