Руководство по эксплуатации WOP-2ac-LR5
25
•
•
4.3 Тестовый режим
На устройстве реализован тестовый режим для пробного применения конфигурации.

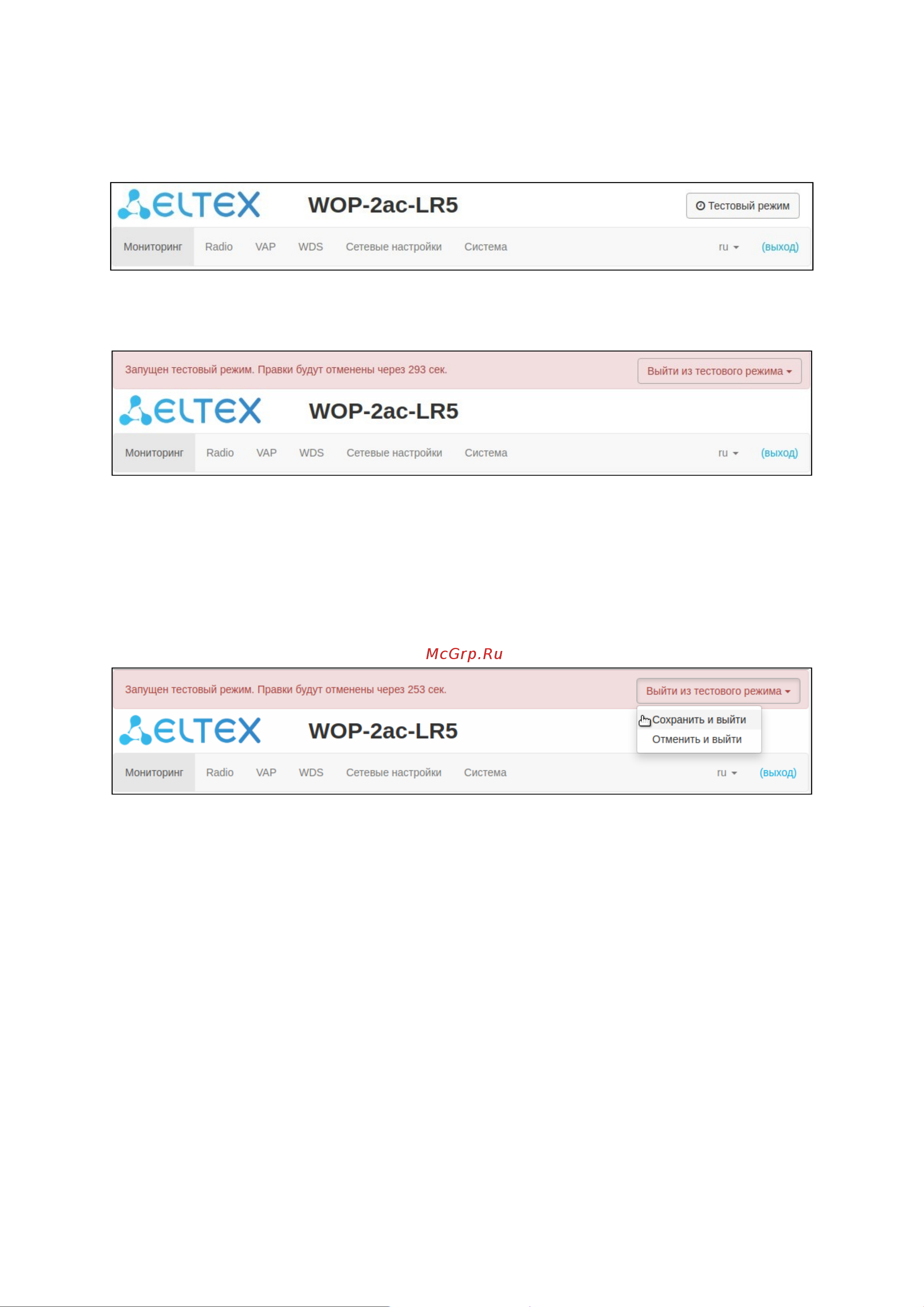

Чтобы его активировать, нажмите кнопку «Тестовый режим» на верхней панели web-интерфейса.
Время работы тестового режима - 300 секунд (5 минут). В течение этого времени можно перемещаться
по вкладкам web-конфигуратора и производить какие-либо изменения, применяя их на каждой странице
с помощью кнопки «Применить».
После проверки необходимой конфигурации нажмите кнопку«Выйти из тестового режима» и выберите
нужное действие:
«Сохранить и выйти» - при нажатии произойдет выход из тестового режима и сохранение в
энергонезависимую память всех изменений в конфигурации, которые были сделаны и применены
в этом режиме. Отменить изменения, выполненные в тестовом режиме, будет невозможно.
«Отменить и выйти» -при нажатии произойдет выход из тестового режима и отмена всех
изменений, выполненных в этом режиме. Будет восстановлена конфигурация, действующая на
устройстве до активации тестового режима.
Если в течение 300 секунд администратором не будет произведен выход из тестового режима, это
произойдет автоматически вместе с откатом всех изменений, которые были сделаны в данном режиме.
По истечению указанного времени конфигурация восстановится, даже если в результате сделанных
изменений был потерян доступ до устройства.
