Руководство по эксплуатации WOP-2ac-LR5
38
•
•
•
•
•
•
•
•
•

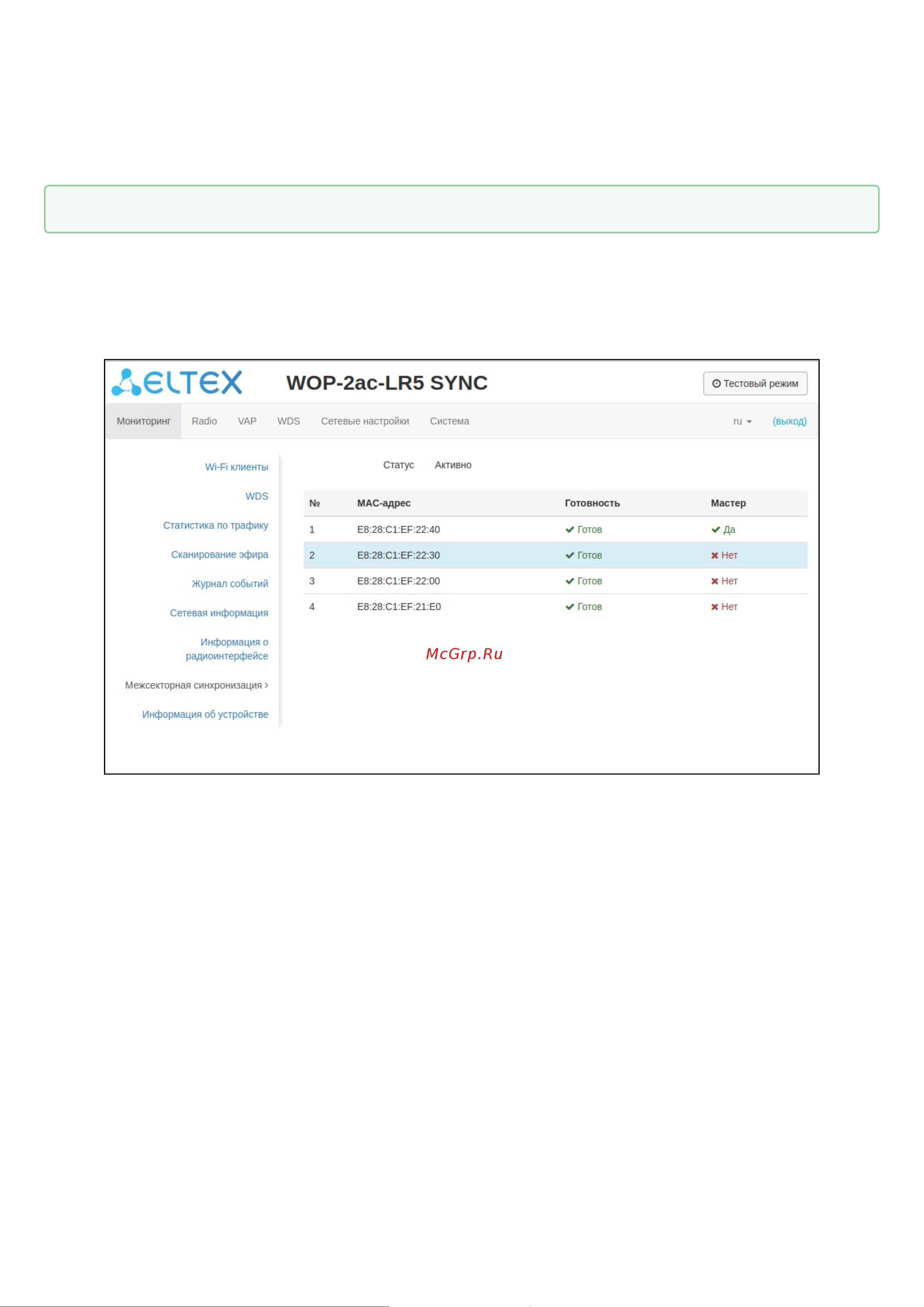

4.5.8 Подменю «Межсекторная синхронизация»
Данное подменю содержитинформацию о статусе межсекторной синхронизации (МСС) и всех
участниках кластера.
Возможные значения статуса:
Активно – между БС запущен процесс синхронизации передачи;
Ожидание построения кластера– процесс ожидания готовности всех участников кластера для
начала синхронизации;
Отключено– МСС выключена в настройках базовой станции.
Информация об участниках кластера:
№ – номер в списке;
MAC-адрес – MAC-адреса базовых станций,входящих в данный кластер МСС;
Готовность– состояние готовности участника кластера. Возможные состояния:
Готов –данная БС имеет связь со всеми остальными участниками кластера и готова начать
процесс синхронизации;
Не готов –данная БС не имеет связи хотя бы с одним другим участником кластера,
который указан в ее конфигурации на странице Radio/Синхронизация.
Мастер– флаг, определяющий мастера в кластере МСС.
Строка с информацией о данной БС выделена голубым цветом.
Подменю доступно только для устройств WOP-2ac-LR5 SYNC.
