Руководство по эксплуатации WOP-2ac-LR5
33
•
•
•
•
•
•
•
•

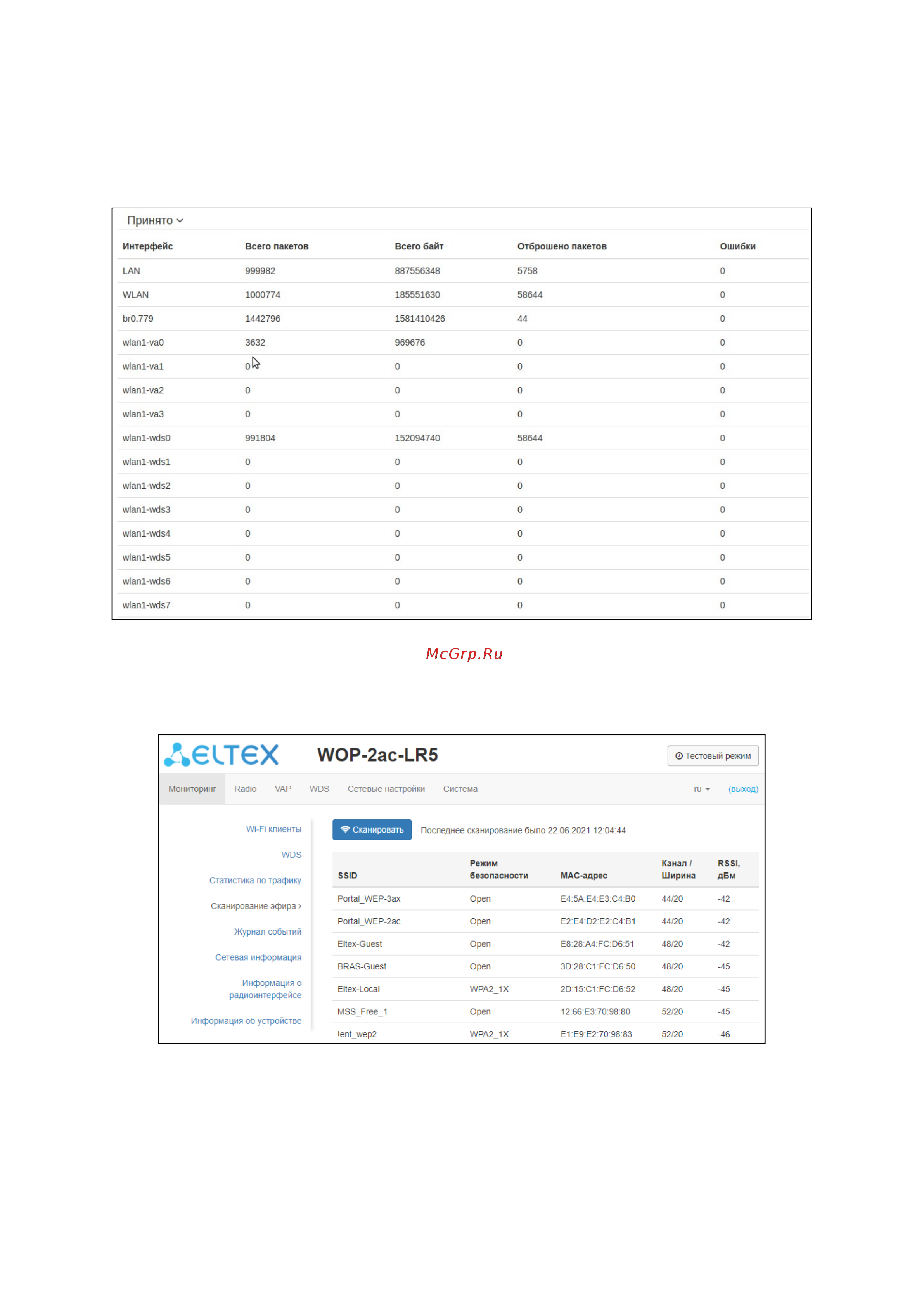

Описание таблицы «Принято»:
Интерфейс – имя интерфейса;
Всего пакетов – количество успешно принятых пакетов;
Всего байт – количество успешно принятых байт;
Отброшено пакетов – количество пакетов, отброшенных при получении;
Ошибки – количество ошибок.
4.5.4 Подменю «Сканирование эфира»
В подменю «Сканирование эфира» осуществляется сканирование окружающего радиоэфира и
обнаружение соседних точек доступа.
После нажатия на кнопку «Сканировать» процесс будет запущен. После завершения сканирования
появится список обнаруженных точек доступа и информация о них:
SSID –SSID обнаруженной точки доступа;
Режим безопасности –режим безопасности обнаруженной точки доступа;
MAC-адрес –MAC-адрес обнаруженной точки доступа;
