Руководство по эксплуатации WOP-2ac-LR5
44
•
•
•
•
•
•
•
•
•
•
•
•
Cluster ID –идентификатор кластера базовых станций. По умолчанию – 0. Используется для
организации нескольких кластеров внутри одного сегмента L2, чтобы идентифицировать
управляющие пакеты МСС БС, входящих в один кластер;
MAC-адрес 1..3 – MAC-адреса остальных базовых станций, входящих в данный кластер МСС.
Для вступления в силу новой конфигурации и занесения настроек в энергонезависимую память
нажмите кнопку «Применить». Для отмены изменений нажмите кнопку «Отмена».
4.7 Меню «VAP»
В разделе «VAP» выполняется настройка виртуальных точек доступа Wi-Fi (VAP).
4.7.1 Подменю «Суммарно»

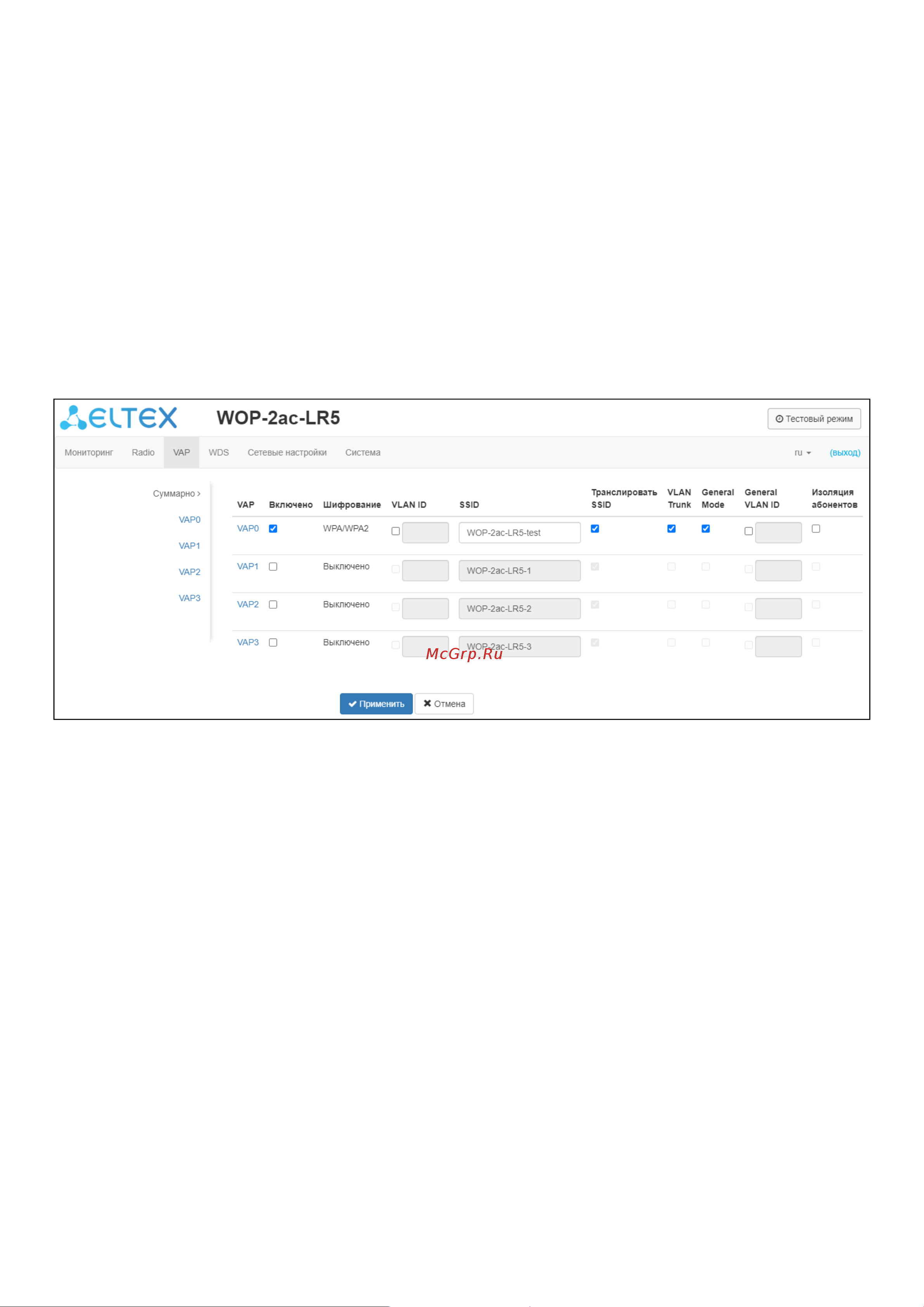

В подменю «Суммарно» отображаются настройки всех VAP. Можно посмотреть настройки каждой
виртуальной точки в разделах VAP0..3.
VAP0..3 – порядковый номер виртуальной точки доступа;
Включено – при установленном флаге виртуальная точка доступа включена, иначе – выключена;
Шифрование – тип шифрования данных, используемый на виртуальной точке доступа;
VLAN ID – номер VLAN, с которого будет сниматься метка при передаче трафика Wi-Fi клиентам,
подключенным к данной VAP. При прохождении трафика в обратную сторону на нетегированный
трафик от клиентов будет навешиваться метка VLAN ID (при отключенном режиме VLAN Trunk);
SSID – имя виртуальной беспроводной сети;
Транслировать SSID – при установленном флаге включено вещание в эфир SSID, иначе –
выключено;
VLAN Trunk – при установленном флаге абоненту передается тегированный трафик;
General Mode–при установленном флаге разрешается передача нетегированного трафика
совместно с тегированным (доступно при включенном режиме VLAN Trunk);
General VLAN ID– с указанного VLAN ID будет сниматься метка и трафик этого VLAN пройдет на
клиента без тега. При прохождении трафика в обратную сторону на нетегированный трафик будет
навешиваться метка General VLAN ID;
Изоляция абонентов – при установленном флаге включена изоляция трафика между клиентами в
пределах одной VAP.
Для вступления в силу новой конфигурации и занесения настроек в энергонезависимую память
нажмите кнопку «Применить». Для отмены изменений нажмите кнопку «Отмена».
