Руководство по эксплуатации WOP-2ac-LR5
32
•
•
•
•
•
4.5.3 Подменю «Статистика по трафику»

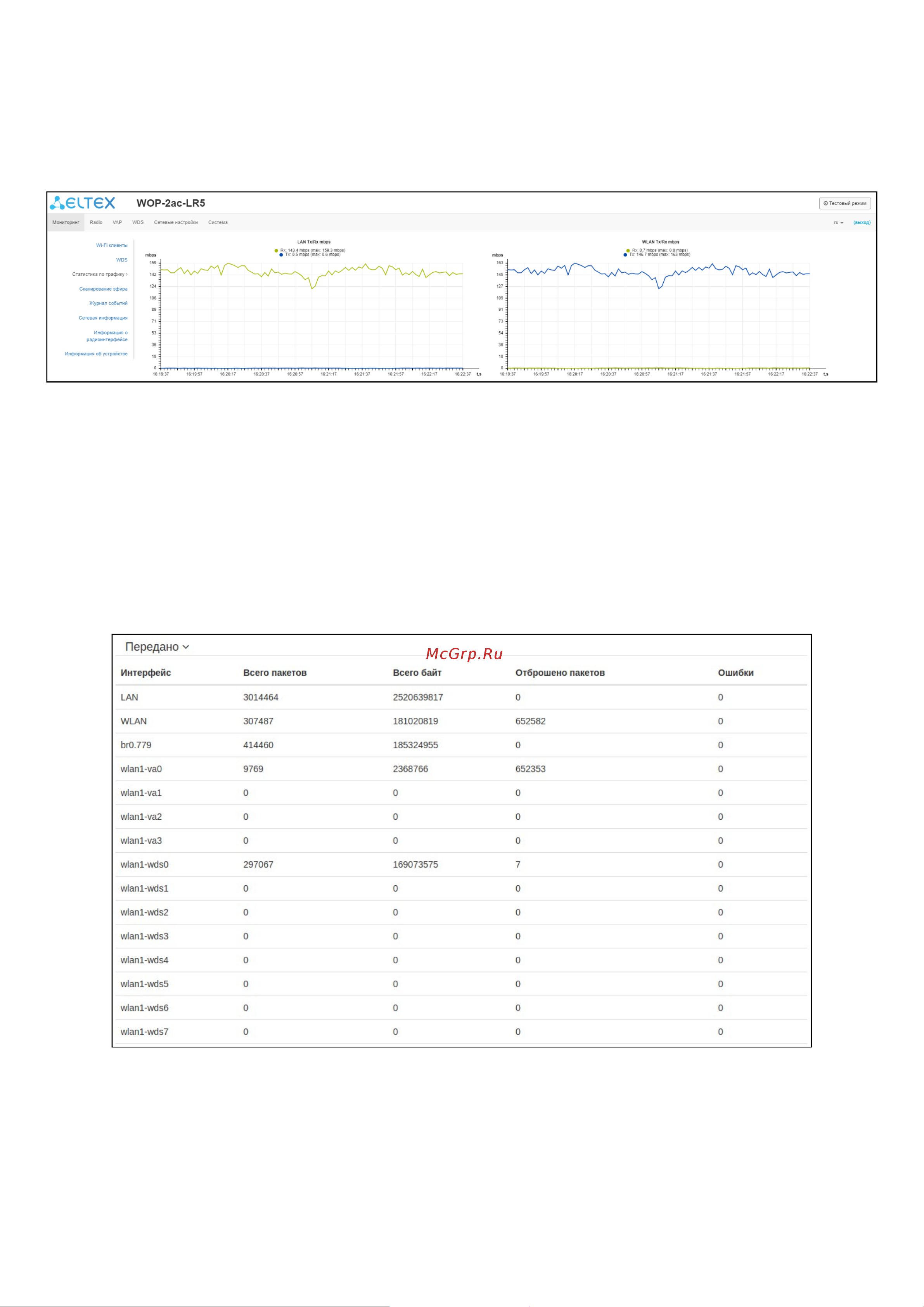

В разделе«Статистика по трафику»отображаются графики скорости приема/передачи трафика за
последние 3 минуты, а также информация о количестве переданного/полученного трафика с момента
включения точки доступа.
График LAN Tx/Rx показывает скорость приема/передачи трафика через Ethernet интерфейс точки
доступа за последние 3 минуты. График автоматически обновляется каждые 2 секунды.
График WLAN Tx/Rx показывает скорость приема/передачи трафика через Radio интерфейс точки
доступа за последние 3 минуты. График автоматически обновляется каждые 2 секунды.
Описание таблицы «Передано»:
Интерфейс – имя интерфейса;
Всего пакетов – количество успешно отправленных пакетов;
Всего байт – количество успешно отправленных байт;
Отброшено пакетов – количество пакетов, отброшенных при отправке;
Ошибки – количество ошибок.
