Руководство по эксплуатации WOP-2ac-LR5
52
•
•
•
•
•

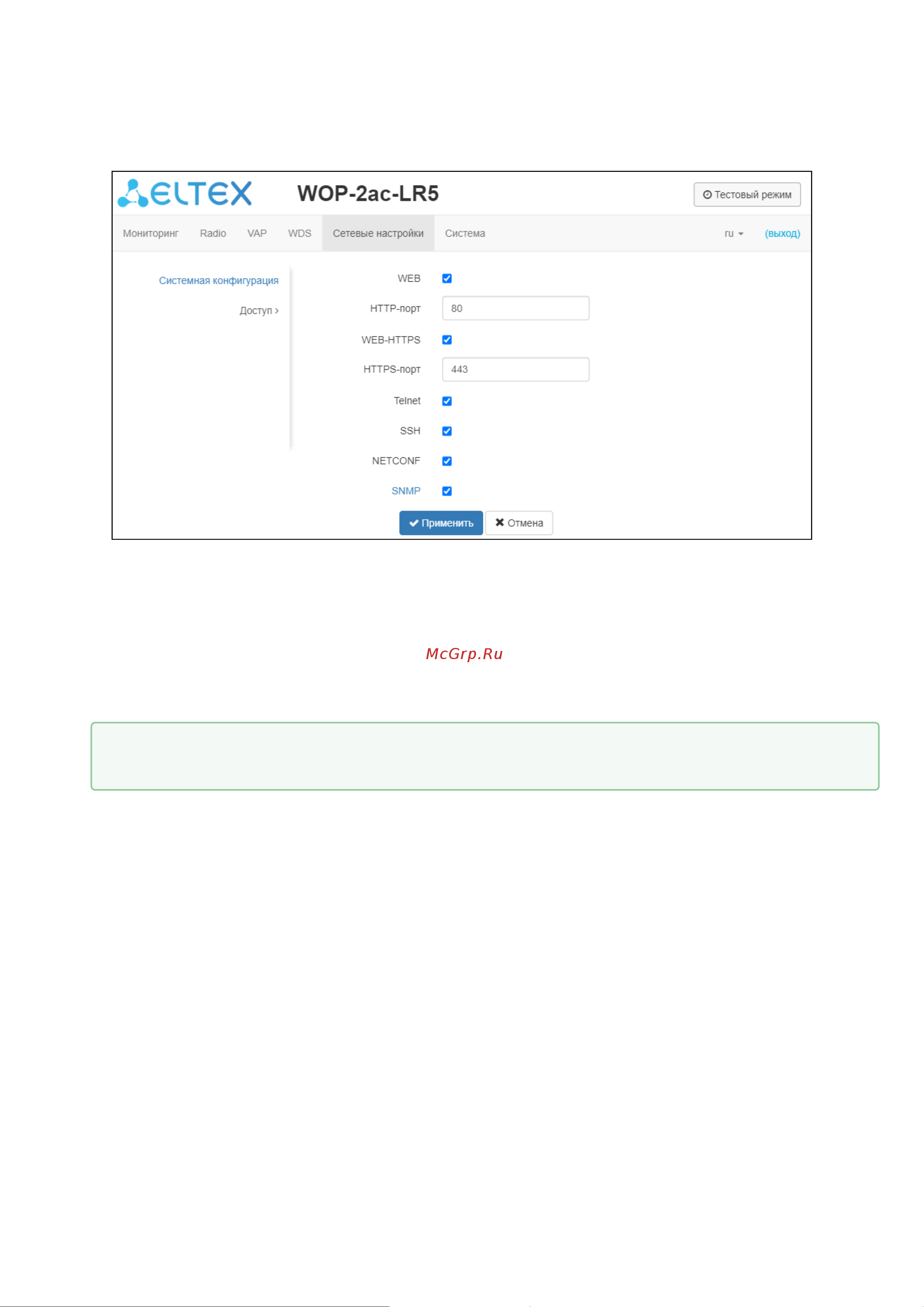

4.9.2 Подменю «Доступ»
В подменю «Доступ» производится настройка доступа к устройству посредством web-интерфейса,
Telnet, SSH, NETCONF и SNMP.
Для включения доступа к устройству через web-интерфейс по протоколу HTTP установите флаг
напротив«WEB». В появившемся окне есть возможность поменять HTTP-порт (по умолчанию 80).
Диапазон допустимых значений портов, помимо установленного по умолчанию, с 1025 по 65535
включительно;
Для включения доступа к устройству через web-интерфейс по протоколу HTTPS установите флаг
напротив«WEB-HTTPS». В появившемся окне есть возможность поменять HTTPS-порт (по
умолчанию 443). Диапазон допустимых значений портов, помимо установленного по умолчанию, с
1025 по 65535 включительно;
Для включения доступа к устройству через Telnet установите флаг напротив «Telnet»;
Для включения доступа к устройству через SSH установите флаг напротив «SSH»;
Для включения доступа к устройству через NETCONF установите флаг напротив «NETCONF».
Программное обеспечение WOP-2ac-LR5 позволяет проводить мониторинг состояния устройства и его
датчиков, используя протокол SNMP. Устройство поддерживает протоколы версий SNMPv1, SNMPv2.
Обратите внимание, порты для протоколов HTTP и HTTPS не должны иметь
одинаковое значение.
