Руководство по эксплуатации WOP-2ac-LR5
59
•
•
•
•
•
•

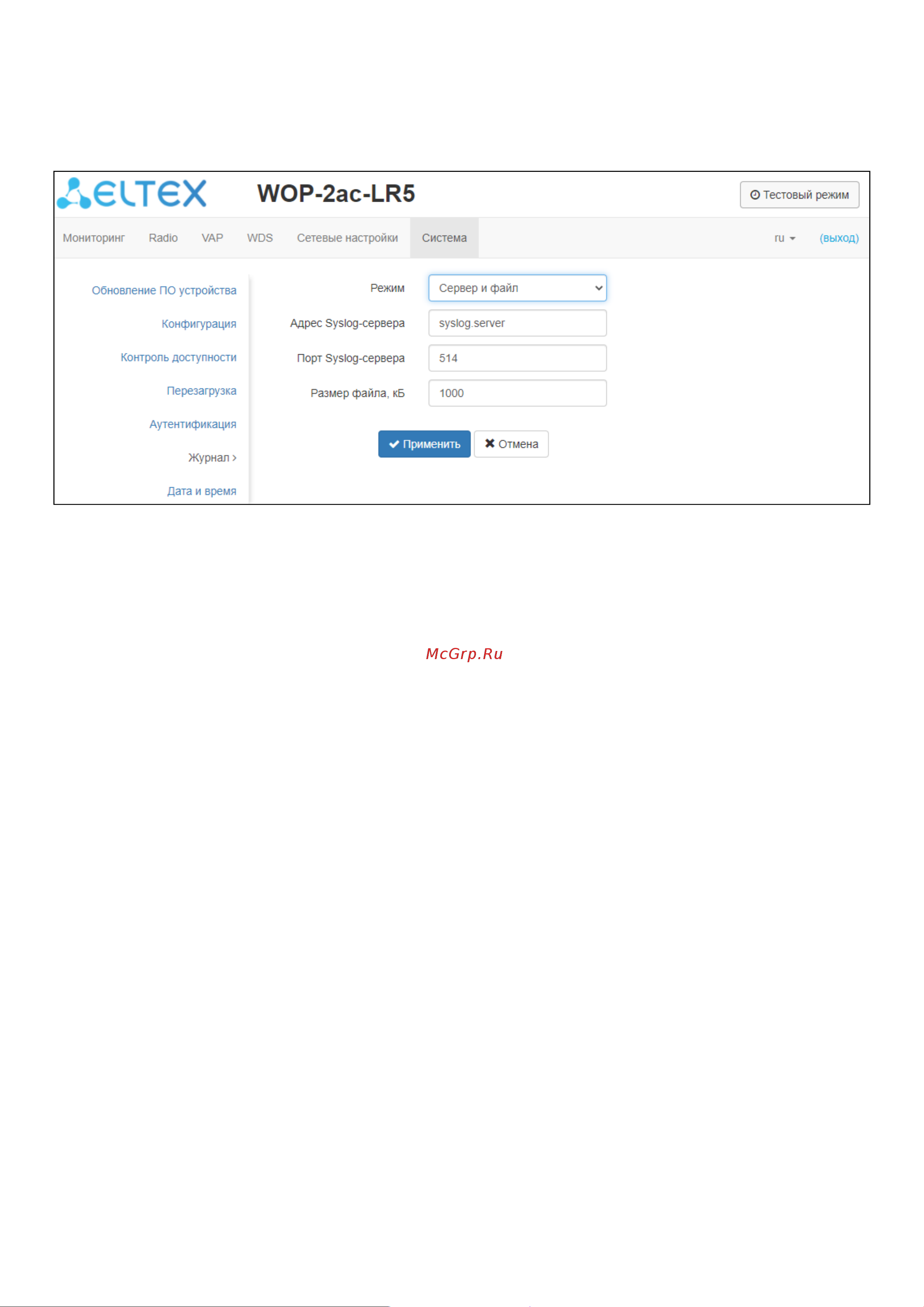

4.10.6 Подменю «Журнал»
Подменю «Журнал» предназначено для настройки вывода разного рода отладочных сообщений
системы в целях обнаружения причин проблем в работе устройства.
Режим – режим работы Syslog-агента:
Локальный файл – информация журнала сохраняется в локальном файле и доступна в
web-интерфейсе устройства на вкладке "Мониторинг/Журнал событий";
Сервер и файл – информация журнала отправляется на удаленный Syslog-сервер и
сохраняется в локальном файле.
Адрес Syslog-сервера – IP-адрес или доменное имя Syslog-сервера;
Порт Syslog-сервера – порт для входящих сообщений Syslog-сервера (по умолчанию 514,
допустимые значения 1-65535);
Размер файла, кБ – максимальный размер файла журнала (допустимые значения 1-1000 кБ).
