 Руководство по эксплуатации WOP-2ac-LR5

•

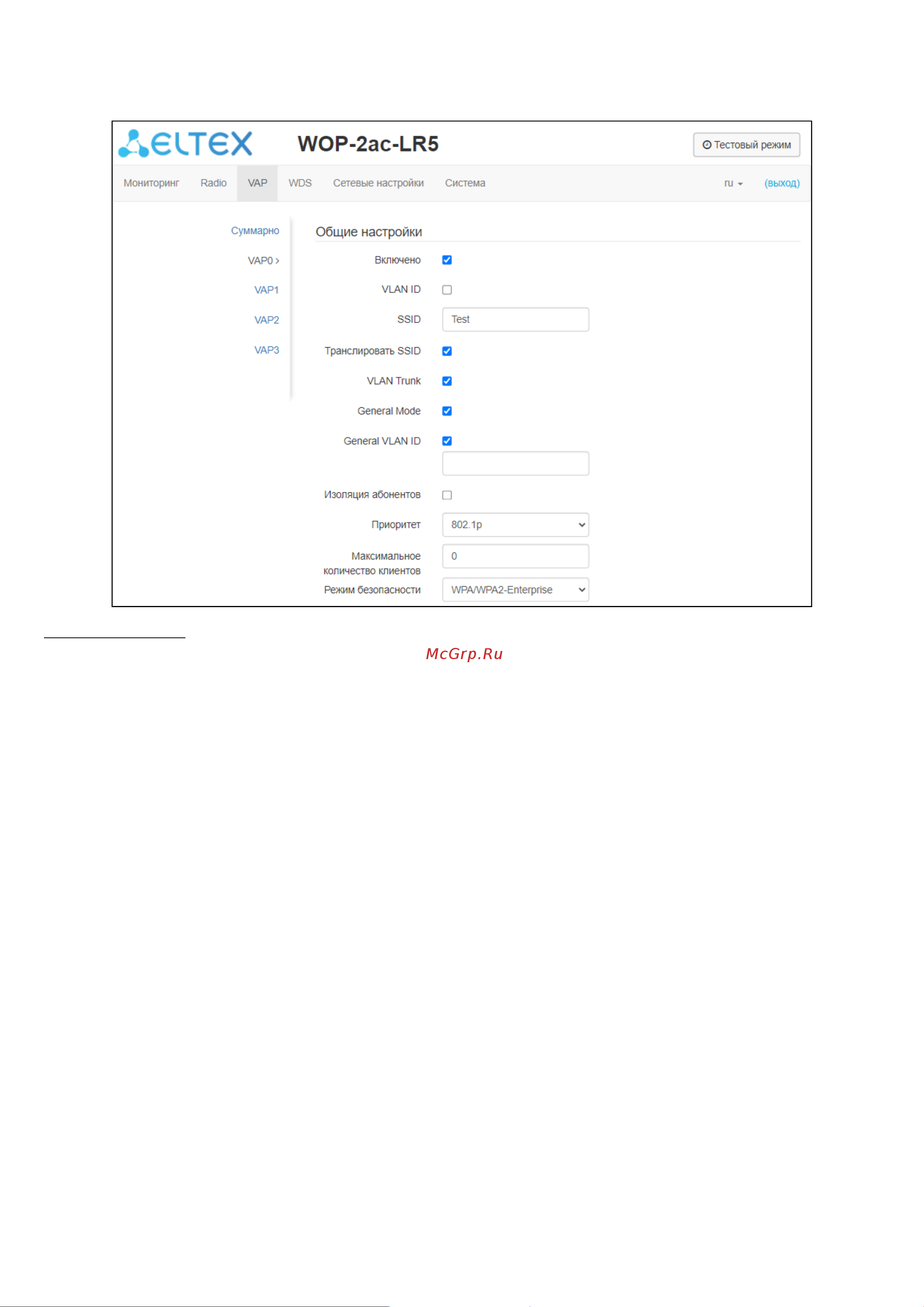

4.7.2 Подменю «VAP»

Общие настройки

Включено – при установленном флаге виртуальная точка доступа включена, иначе – выключена;

VLAN ID –номер VLAN, с которого будет сниматься метка при передаче трафика Wi-Fi клиентам,

подключенным к данной VAP. При прохождении трафика в обратную сторону на нетегированный

трафик от клиентов будет навешиваться метка VLAN ID (при отключенном режиме VLAN Trunk);

SSID – имя виртуальной беспроводной сети;

Транслировать SSID – при установленном флаге включено вещание в эфир SSID, иначе –

выключено;

VLAN Trunk – при установленном флаге абоненту передается тегированный трафик;

General Mode –при установленном флаге разрешается передача нетегированного трафика

совместно с тегированным(доступно при включенном режиме VLAN Trunk);

General VLAN ID– с указанного VLAN ID будет сниматься метка и трафик этого VLAN пройдет на

клиента без тега. При прохождении трафика в обратную сторону на нетегированный трафик будет

навешиваться метка General VLAN ID;

Изоляция абонентов –при установленном флаге включена изоляция трафика между клиентами в

пределах одной VAP;

Приоритет –выбор способа приоритизации. Определяет поле, на основании которого трафик,

передающийся в радиоинтерфейс будет распределяться по очередям WMM:

DSCP –будет анализироваться приоритет из поля DSCP заголовка IP-пакета; если значение

DSCP в тегированных пакетах равно 0, то анализироваться будет приоритет из поля CoS

(802.1p);

802.1p –будет анализироваться приоритет из поля CoS (Class of Service) тегированных

пакетов; если приоритет переопределяется правилами маппинга VLAN, то анализироваться

будет приоритет, установленный для передачи в радиоканал.

Максимальное количество клиентов – максимально допустимое число подключаемых к

виртуальной сети клиентов;
