Руководство по эксплуатации WOP-2ac-LR5
57

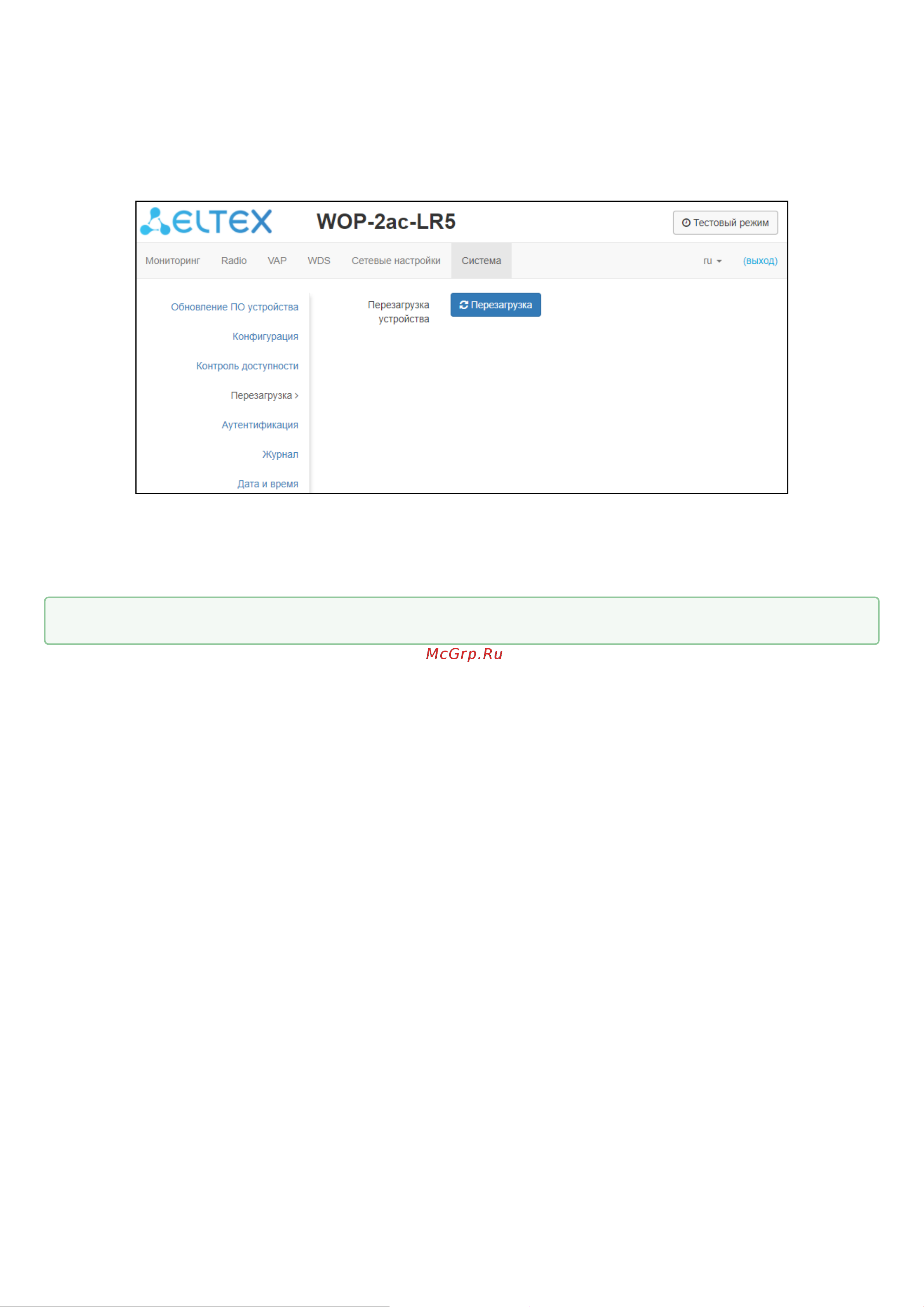

4.10.4 Подменю «Перезагрузка»
Для перезагрузки устройства нажмите на кнопку «Перезагрузка». Процесс перезапуска устройства
занимает примерно 1 минуту.
4.10.5 Подменю «Аутентификация»
Подменю «Аутентификация» предназначено для настройки аутентификации пользователя.
Также есть возможность создания дополнительных учетных записей с ролями администратора или
наблюдателя (настройка доступна только через CLI). Учетные записи с ролью администратора имеют
полный доступ к устройству: чтение и запись любых настроек, полный мониторинг состояния
устройства. Учетным записям с ролью наблюдателя доступен только мониторинг.
Раздел «Локальный пароль» предназначен для смены заводского пароля для учетной записи admin.
Этот пароль хранится на точке доступа.Для смены пароля введите новый пароль сначала в поле
«Пароль», затем в поле «Подтверждение пароля» и нажмите кнопку «Применить» в данном разделе для
сохранения нового пароля.
В разделе «Аутентификация через RADIUS» выполняется настройка параметров доступа к
RADIUS-серверу, с помощью которого будет осуществляться аутентификация и авторизация
пользователя точки доступа.
Заводская учетная запись для доступа к устройству: логин: admin, пароль: password.
