Руководство по эксплуатации WOP-2ac-LR5
37
•
•
•
•
•
•
•
•
•
•

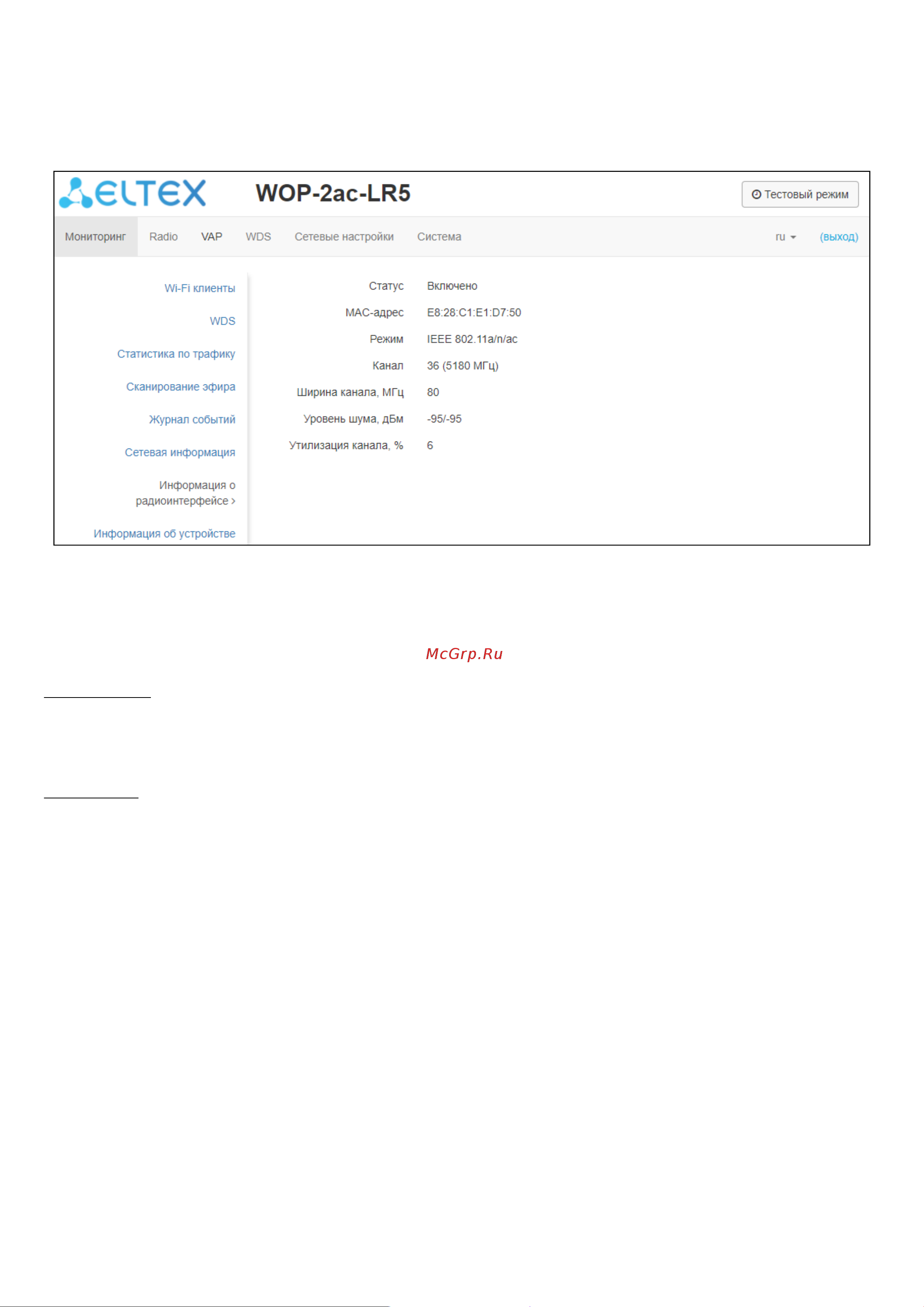

4.5.7 Подменю «Информация о радиоинтерфейсе»
В подменю«Информация о радиоинтерфейсе»отображено текущее состояние радиоинтерфейса
базовой станции.
Радиоинтерфейс точки доступа может находиться в двух состояниях: «Включено» или «Выключено».
Статус интерфейса зависит от того, есть ли включенные виртуальные точки доступа (VAP) или
беспроводные мосты (WDS). В случае, если имеется хотя бы одна активная VAP или настроен WDS -
интерфейс будет находиться в статусе «Включено», иначе - «Выключено».
В зависимости от статуса интерфейса для мониторинга доступна следующая информация:
«Выключено»:
Статус – состояние радиоинтерфейса;
MAC-адрес – MAC-адрес радиоинтерфейса;
Режим – режим работы радиоинтерфейса согласно стандартам IEEE 802.11.
«Включено»:
Статус – состояние радиоинтерфейса;
MAC-адрес – MAC-адрес радиоинтерфейса;
Режим – режим работы радиоинтерфейса согласно стандартам IEEE 802.11;
Канал – номер беспроводного канала, на котором работает радиоинтерфейс;
Ширина канала – ширина полосы частот канала, на котором работает радиоинтерфейс;
Уровень шума – уровень шума в радиоканале, дБм;
Утилизация канала–информация о занятии радиоканала по времени, выраженная в процентах.
