Руководство по эксплуатации WOP-2ac-LR5
26
1.
2.
3.
4.
5.
6.
4.4 Основные элементы web-интерфейса

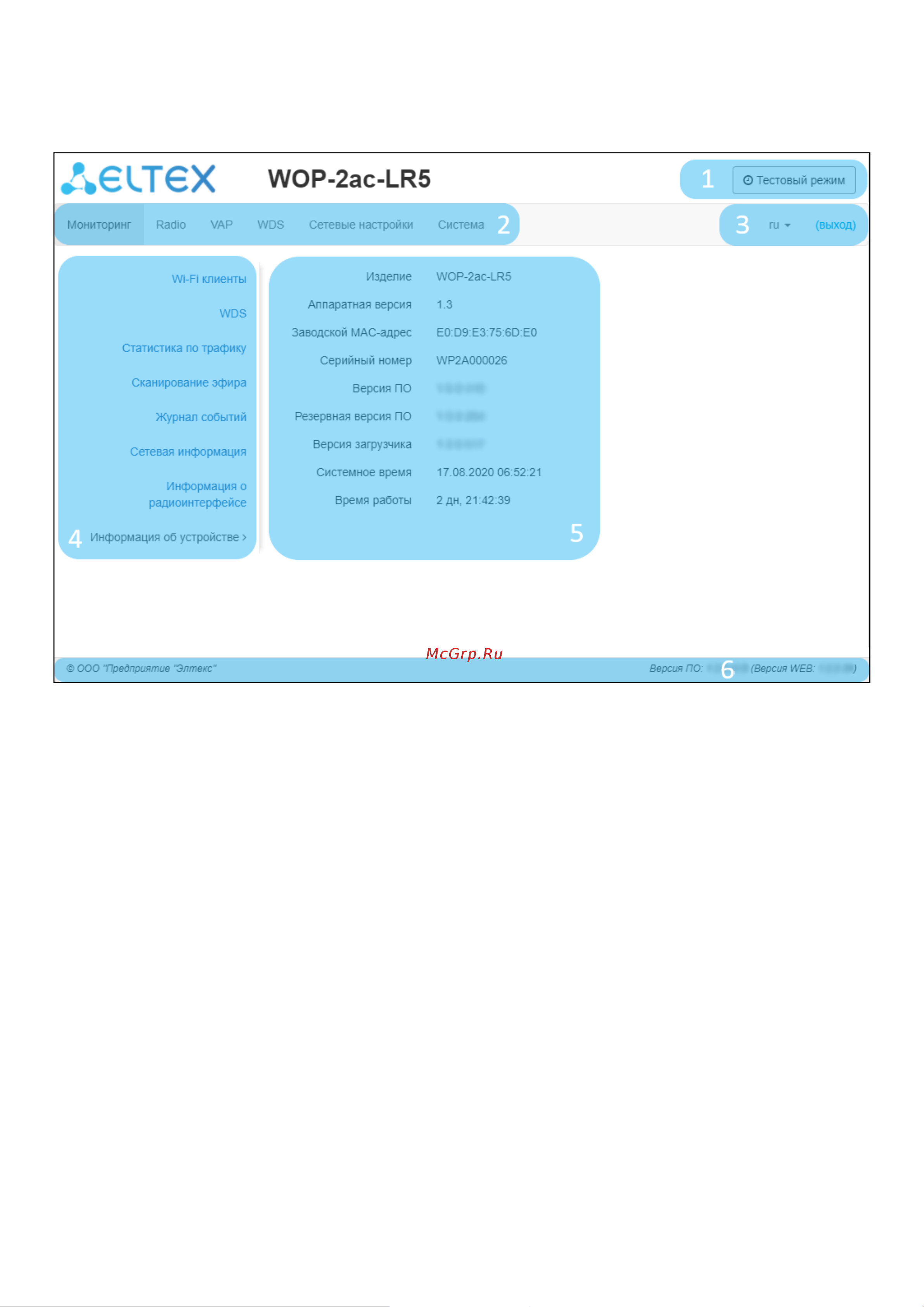

На рисунке ниже представлены элементы навигации web- интерфейса.
Окно пользовательского интерфейса разделено на пять областей:
Кнопка «Тестовый режим» – для запуска режима в котором возможно пробное применения
конфигурации.
Вкладки меню – для группировки подменю по категориям: Мониторинг, Radio, VAP, WDS, Сетевые
настройки, Система.
Выбор языка интерфейса и кнопка (выход), предназначенная для завершения сеанса работы в
web-интерфейсе под данным пользователем.
Вкладки подменю – для управления полем настроек.
Поле настроек устройства – для просмотра данных и конфигурации.
Информационное поле, отображающее версию ПО, установленную на устройстве.
