Руководство по эксплуатации WOP-2ac-LR5
27
•
•
•
•
•
•
•
•
•
•
•
•
•
4.5 Меню «Мониторинг»
В меню «Мониторинг» отображается текущее состояние системы.

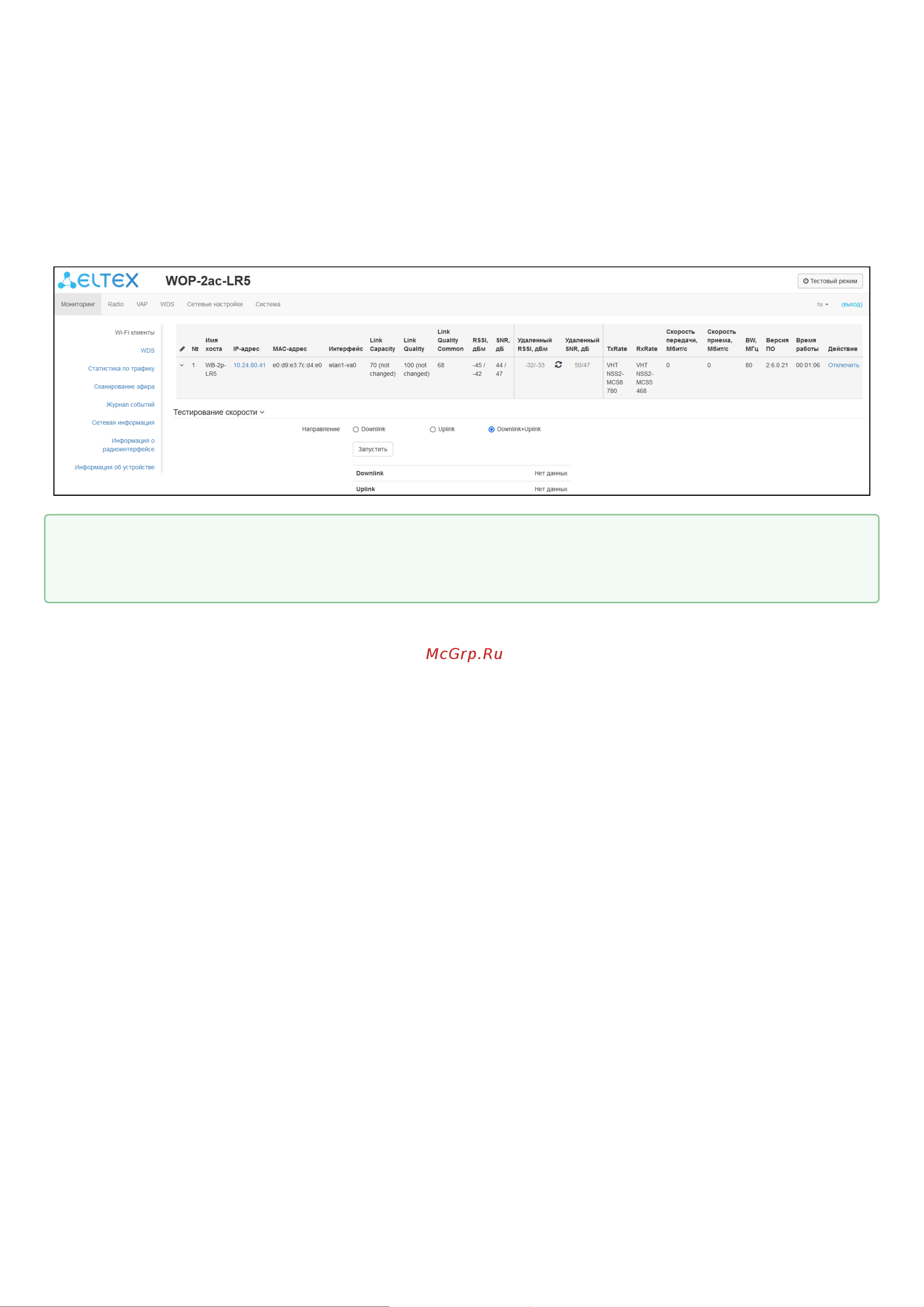

4.5.1 Подменю «Wi-Fi клиенты»
В подменю «Wi-Fi клиенты» выводится информация о состоянии подключенных Wi-Fi клиентов,
статистика по трафику, а также доступно тестирование скорости линка.
№ – номер подключенного устройства в списке;
Имя хоста– сетевое имя устройства;
IP-адрес – IP-адрес подключенного устройства;
MAC-адрес – MAC-адрес подключенного устройства;
Интерфейс – интерфейс взаимодействия WOP-2ac-LR5 с подключенным устройством;
Link Capacity–параметр, который отображает эффективность использования точкой доступа
модуляции на передачу. Рассчитывается исходя из количества пакетов, переданных на каждой
модуляции до клиента, и понижающих коэффициентов. Максимальное значение –100% (означает,
что все пакеты передаются до клиента на максимальной модуляции для максимального типа nss,
поддерживаемого клиентом). Минимальное значение –2% (в случае, когда пакеты передаются на
модуляции nss1mcs0 для клиента с поддержкой MIMO 3x3).Значение параметра рассчитывается
за последние 10 секунд.
Link Quality–параметр, который отображает состояние линка до клиента, рассчитанный на
основании количества ретрансмитов пакетов, отправленных клиенту. Максимальное значение —
100% (все переданные пакеты отправились с первой попытки), минимальное значение –0% (ни
один пакет до клиента не был успешно отправлен). Значение параметра рассчитывается за
последние 10 секунд.
Link Quality Common–параметр, который отображает состояние линка до клиента, рассчитанный
на основании количества ретрансмитов пакетов, отправленных клиенту. Максимальное значение
— 100% (все переданные пакеты отправились с первой попытки), минимальное значение –0% (ни
один пакет до клиента не был успешно отправлен). Значение параметра рассчитывается за все
время подключения клиента.
RSSI – уровень принимаемого сигнала, дБм;
SNR – отношение сигнал/шум, дБ;
Удаленный RSSI– уровень принимаемого сигнала, полученный с абонентской станции, дБм;
Удаленный SNR– отношение сигнал/шум, полученное с абонентской станции, дБ;
TxRate – канальная скорость передачи, Мбит/с;
Для удобства мониторинга существует возможность выбрать параметры для отображения. Для
этого нажмите на. При нажатии на кнопку «По умолчанию», будут отображены параметры по
умолчанию.
