Подключение модуля FanControl‑U2 на автомобили BMW и Mini

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в том режиме, в котором

она находилась перед выключением зажигания, и одновременно с этим запустить дополни‑

тельно установленный автономный отопитель. Управление модулем возможно от дополни‑

тельных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с помощью внеш‑

них входов, со штатной кнопки автомобиля (кнопка обогрева правым передним сиденьем

при включенном зажигании) и со штатного брелка.

Подключение модуля

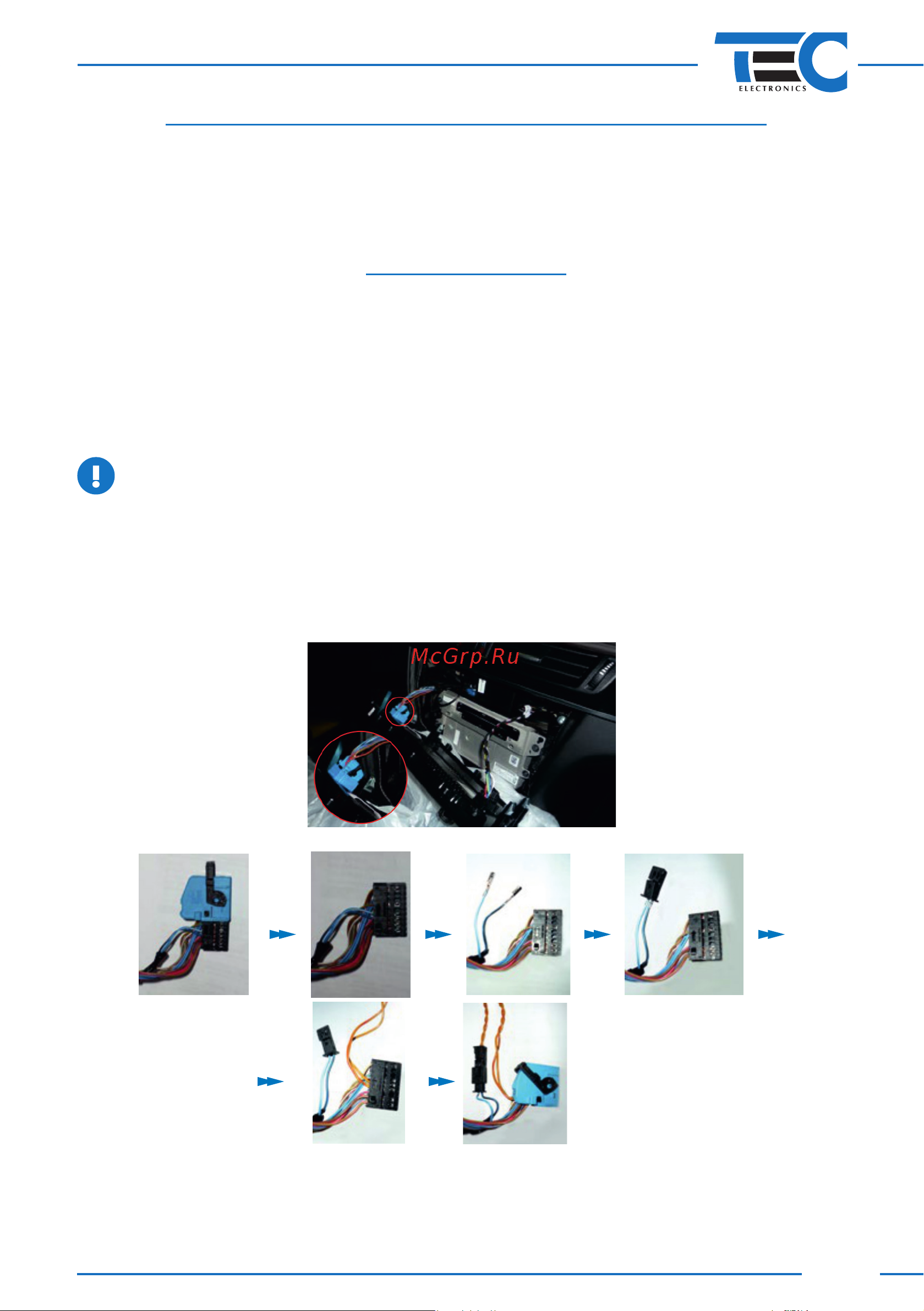

Модуль подключается в разрыв CAN‑шины автомобиля (парами проводов CAN1 и CAN3)

непосредственно у блока управления климат‑контролем (см. рисунок 17).

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожухами (см. рису‑

нок 18).

Пары проводов модуля, CAN1 и CAN3, предназначены для подключения к CAN‑шине: CAN3

подключается к шине со стороны блока управления климат‑контролем, CAN1– со стороны

автомобиля.

Подробное описание подключения см. в схеме 5.

Определите, есть ли в автомобиле режим автономной вентиляции. Для этого включите

АСС и убедитесь, что соответствующий пункт в меню головного устройства автомоби‑

ля активен. Если соответствующий пункт меню не доступен, активируйте в FanControl

альтернативный режим запуска климатической установки. Для этого:

1. В течение 10 с после включения зажигания нажмите 14 раз кнопку программирования.

2. Модуль проинформирует о состоянии пункта сериями по 1 световому сигналу.

3. Нажмите 1 раз кнопку программирования.

4. Модуль проинформирует о состоянии пункта сериями по 2 световых сигнала.

5. Подождите 15 с.

6. При успешном сохранении настройки СИД мигнет 4 раза, при ошибке – 1 длинное мигание.

Рис. 17

Рис. 18
