Подключение модуля FanControl‑U2 на автомобили BMW и Mini

Управление дополнительно установленным автономным отопителем

Система позволяет включить климатическую установку автомобиля в том режиме, в

котором она находилась перед выключением зажигания, и одновременно с этим запу‑

стить дополнительно установленный автономный отопитель.

Подключение системы

Система подключается в разрыв CAN‑шины автомобиля (парами проводов CAN 1 и

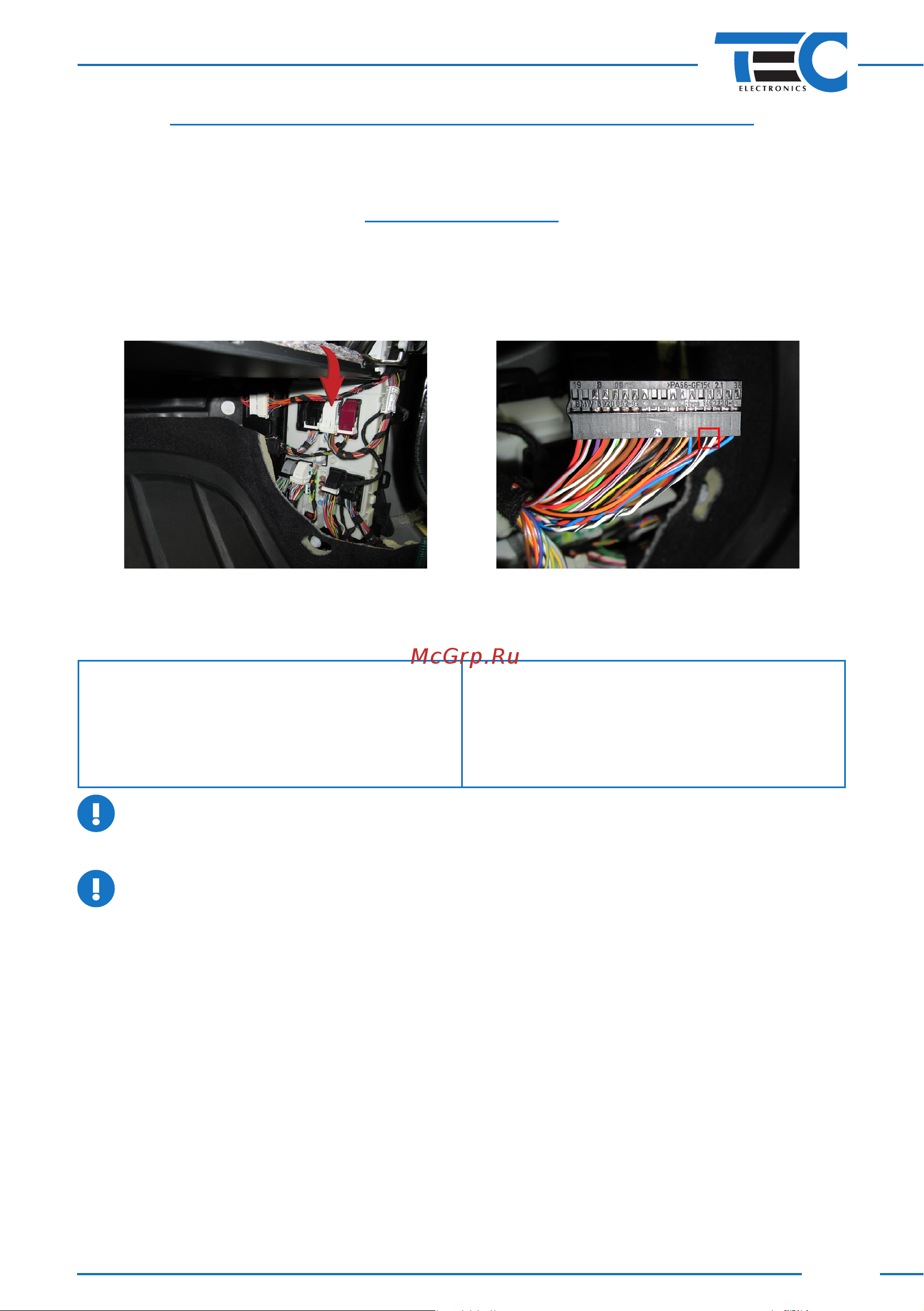

CAN 3). Подключение производится за правой кик панелью (см. рисунки 22, 23).

Пары проводов системы, CAN 1 и CAN 3, предназначены для подключения к CAN‑шине:

CAN 3 подключается к шине со стороны блока управления климат‑контролем, а CAN 1 —

со стороны блока BDC.

Подробное описание подключения см. в схеме 5.

Применение системы на автомобилях BMW 3 (G20), BMW 5 (G30), BMW 7 (G11),

BMW X3 (G01), BMW X4 (G02), BMW X5 (G05), BMW X7 (G07)

Группа 6, подгруппа 7

СAN -шина в автомобиле:

• CАN‑L — контакт №33

• CAN‑H — контакт №34

Штатная кнопка управления:

• Кнопка обогрева правого переднего

сиденья (работает только при включен‑

ном зажигании).

Управление со штатного брелка:

• Поддерживается

Работа устройства возможна только на автомобилях с функцией автономной венти‑

ляции. Перед установкой определите, есть ли в автомобиле режим автономной вен‑

тиляции. Для этого включите АСС и убедитесь, что соответствующий пункт в меню

головного устройства автомобиля активен.

• Включение системы возможно только однократно за период между включениями

зажигания

• Максимальное время работы системы ограничено 30 мин.

Рис. 22 Рис. 23
