Подключение модуля FanControl‑U2 на автомобили BMW и Mini

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в том режиме, в ко‑

тором она находилась перед выключением зажигания, и одновременно с этим запустить

дополнительные устройства (GPS‑пейджер, дополнительная сигнализация и т.д.) с помо‑

щью внешних входов, со штатной кнопки автомобиля (кнопка обогрева правым передним

сиденьем при включенном зажигании) и со штатного брелка.

• Включение модуля возможно только однократно за период между включения‑

ми зажигания.

• Максимальное время работы модуля ограничено 30 мин.

Подключение модуля

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунок 7) парами проводов CAN1 и CAN2.

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожухами (см. рису‑

нок 8).

Пары проводов модуля, CAN1 и CAN2, предназначены для подключения к шине со стороны

автомобиля.

Подробное описание подключения см. в схеме 1.

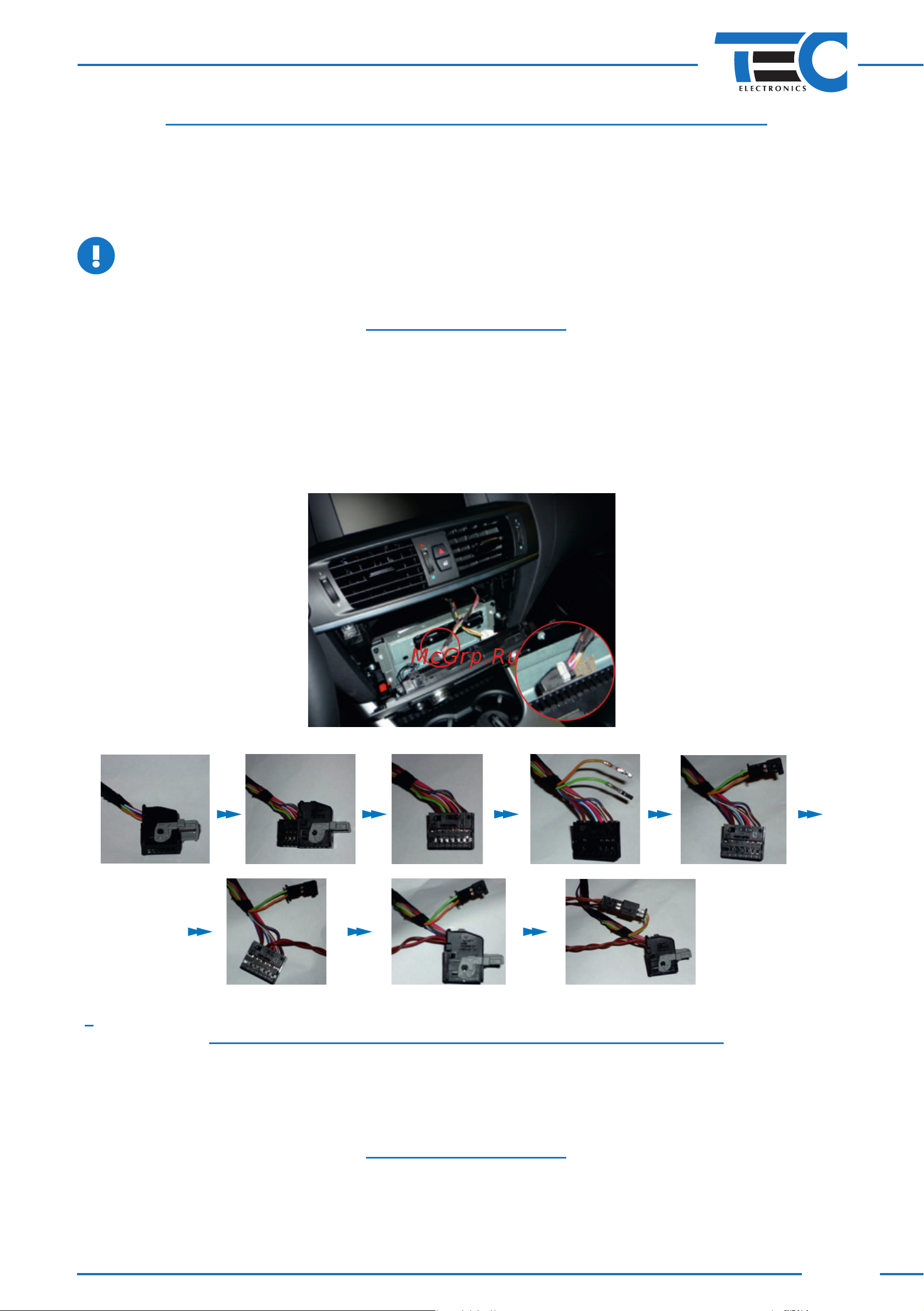

Рис. 7

Рис. 8

Управление штатным (заводским) автономным отопителем

Модуль позволяет включить штатный автономный отопитель для прогрева двигателя и са‑

лона от дополнительного автономного отопителя и т.д.) с помощью внешних входов.

Климатическая установка автомобиля будет работать в режиме, предусмотренном авто‑

производителем.

Подключение модуля

Модуль подключается к CAN‑шине автомобиля в любом удобном месте, например: за бло‑

ком управления климат‑контролем. При подключении используется пара проводов модуля

CAN1.

Подробное описание подключения см. в схеме 2.
