Подключение модуля FanControl‑U2 на автомобили BMW и Mini
5

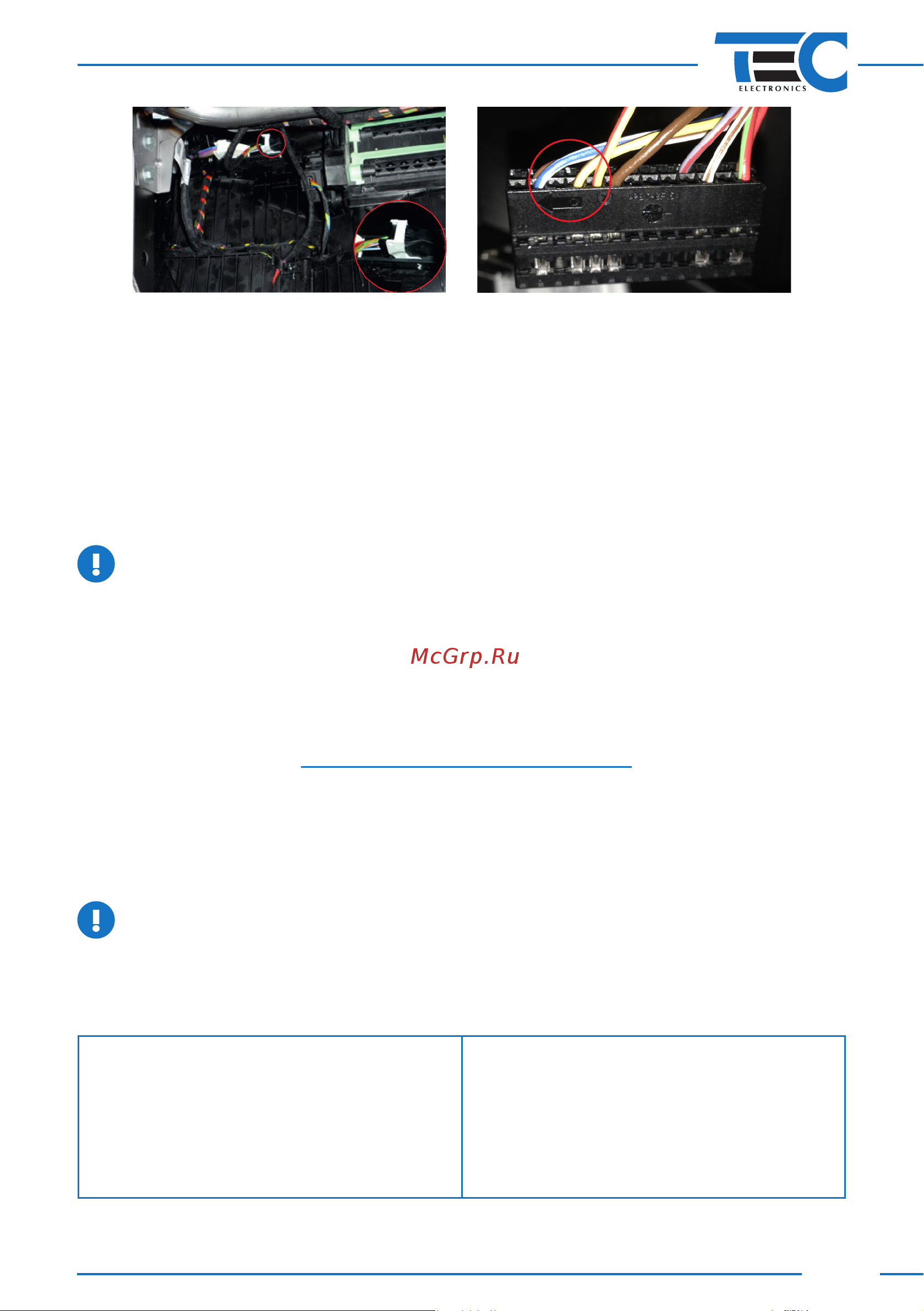

Рис. 5 Рис. 6
Пары проводов модуля, CAN1 и CAN3, предназначены для подключения к CAN‑шине: CAN3
подключается к шине со стороны блока управления климат‑контролем, а CAN1– со стороны
автомобиля.
Если Вы планируете самостоятельно настроить режим работы климатической установки,
то подключите выводы модуля, LIN1 и LIN2, в разрыв LIN‑шины автомобиля. Подключение
производится к синему/белому проводу (см. рисунок 6) автомобиля непосредственно у блока
управления климат‑контролем, LIN1 (серый/зеленый провод) подключается к шине со сто‑
роны блока управления климат‑контролем, а LIN2 (серый/синий провод) – со стороны авто‑
мобиля.
Если не подключать LIN‑шину, климатическая установка будет включаться в режим, в ко‑
тором она находилась перед выключением зажигания.
Подробное описание подключения см. в схеме 5.
Определите, есть ли в автомобиле режим автономной вентиляции. Для этого включите
АСС и убедитесь, что соответствующий пункт в меню головного устройства автомоби‑
ля активен. Если соответствующий пункт меню не доступен, активируйте в FanControl
альтернативный режим запуска климатической установки. Для этого:
1. В течение 10 с после включения зажигания нажмите 14 раз кнопку программирования.
2. Модуль проинформирует о состоянии пункта сериями по 1 световому сигналу.
3. Нажмите 1 раз кнопку программирования.
4. Модуль проинформирует о состоянии пункта сериями по 2 световых сигнала.
5. Подождите 15 с.
6. При успешном сохранении настройки СИД мигнет 4 раза, при ошибке — 1 длинное мигание.
Настройка климатической установки
Для самостоятельной настройки режима работы климатической установки (LIN‑шина
должна быть подключена):
1. Включите зажигание.
2. Настройте климатическу установку в выбранный Вами режим.
3. Нажмите и удерживайте 2 с кнопку обогрева левого переднего сиденья. Загорится СИД.
4. При успешном сохранении настроек СИД подаст 4 сигнала.
При использовании данного режима после включения модуля климатическая установ‑
ка постепенно выставляет заложенные Вами параметры (скорость работы вентилято‑
ров, направление потоков, температуру), а при включении зажигания параметры посте‑
пенно возвращаются к тем, которые были настроены перед выключением зажигания.
Применение модуля на автомобилях BMW Х3 (F25), X4 (F26)
Для BMW Х3 и Х4 с дополнительным ото‑
пителем
Группа 4, подгруппа 2
Для BMW Х3 и Х4 со штатным отопителем
Группа 4, подгруппа 3
СAN-шина в автомобиле:
• CАN‑L — зеленый
• CAN‑H — оранжевый с зеленой полосой.
Штатная кнопка управления:
• Кнопка обогрева правого переднего си‑
денья (работает только при включен‑
ном зажигании).
Управление со штатного брелка:
• Поддерживается.
