Подключение модуля FanControl‑U2 на автомобили BMW и Mini

Применение модуля на автомобилях BMW Х1 (E84), BMW 3 (E90)

Группа 4, подгруппа 1

СAN-шина в автомобиле:

• CАN‑L — зеленый

• CAN‑H — оранжевый с зеленой полосой

Штатная кнопка управления:

• Кнопка обогрева правого переднего си‑

денья (работает только при включен‑

ном зажигании).

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в том режиме, в ко‑

тором она находилась перед выключением зажигания, и одновременно с этим запустить

дополнительно установленный автономный отопитель. Управление модулем возможно от до‑

полнительных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с помощью

внешних входов, со штатной кнопки автомобиля (кнопка обогрева правым передним сиде‑

ньем при включенном зажигании) и со штатного брелка.

Подключение модуля

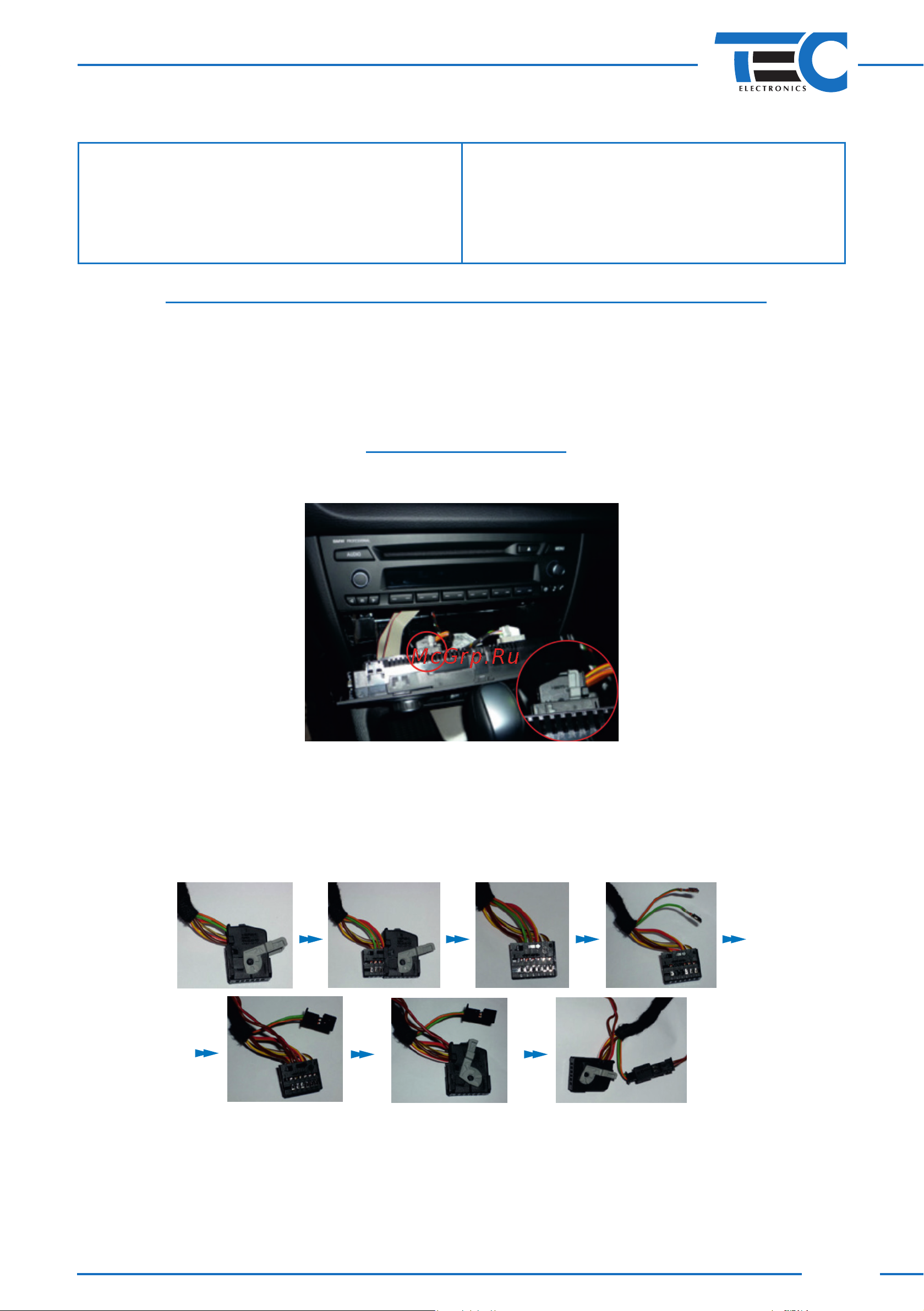

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунок 9) парами проводов CAN1 и CAN2.

Рис. 9

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожухами (см. рису‑

нок 10).

Пары проводов модуля, CAN1 и CAN2, предназначены для подключения к CAN‑шине: CAN2

подключается к шине со стороны блока управления климат‑контролем, а CAN1 – со стороны

автомобиля.

Рис. 10
