Подключение модуля FanControl‑U2 на автомобили BMW и Mini

Применение модуля на автомобилях BMW 5 (F10), BMW 6 (F13), BMW 7 (F01, F02)

Группа 4, подгруппа 2

СAN-шина в автомобиле:

• CАN‑L — зеленый

• CAN‑H — оранжевый с зеленой полосой.

Штатная кнопка управления:

• Кнопка обогрева правого переднего си‑

денья (работает только при включен‑

ном зажигании).

Управление со штатного брелка:

• Поддерживается.

Управление дополнительно установленным автономным отопителем

Модуль позволяет включить климатическую установку автомобиля в том режиме, в кото‑

ром она находилась перед выключением зажигания, и одновременно с этим запустить допол‑

нительно установленный автономный отопитель. Управление модулем возможно от дополни‑

тельных устройств (GSM‑пейджер, дополнительная сигнализация и т.д.) с помощью внешних

входов, со штатной кнопки автомобиля (кнопка обогрева правым передним сиденьем при

включенном зажигании) и со штатного брелка.

Подключение модуля

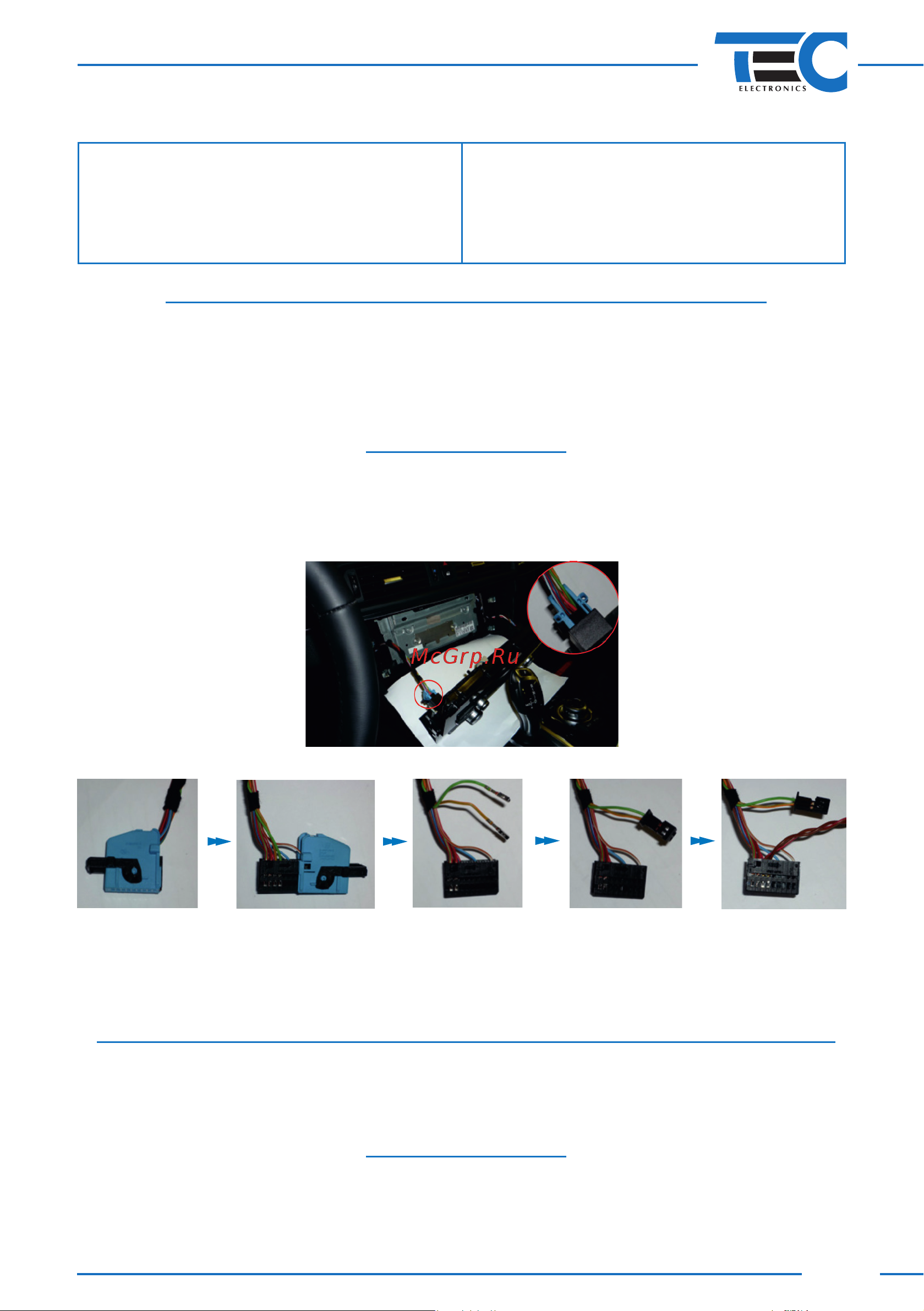

Модуль подключается в разрыв CAN‑шины автомобиля непосредственно за блоком

управления климат‑контролем (см. рисунок 1) парами проводов CAN1 и CAN2.

При подключении модуля к CAN‑шине рекомендуется разобрать соответствующий разъ‑

ем автомобиля, а затем собрать его, воспользовавшись прилагаемыми в комплекте кожу‑

хами (см. рисунок 2)

Рис. 1

Рис. 2

Пары проводов модуля, CAN1 и CAN2, предназначены для подключения к CAN‑шине: CAN2

подключается к шине со стороны блока управления климат‑контролем, а CAN1— со стороны

автомобиля.

Подробное описание подключения см. в схеме 1.

Управление штатным (заводским) автономным отопителем (только для BMW 5 (F10))

Модуль позволяет включить штатный автономный отопитель для прогрева двигателя и са‑

лона от дополнительного автономного отопителя и т.д.) с помощью внешних входов.

Климатическая установка автомобиля будет работать в режиме, предусмотренном авто‑

производителем.

Подключение модуля

Модуль подключается к CAN‑шине автомобиля в любом удобном месте, например: за бло‑

ком управления климат‑контролем. При подключении используется пара проводов модуля

CAN1.

Подробное описание подключения см. в схеме 2.
