Режим Сна отключается через 8 часов,
и сис тема продолжает работать в соответ-
ствии с предшествующими настройками.
ПРИМЕЧАНИЕ:
У мульти-сплит систем кондициониро-
вания следующие функции отсутствуют.
Функция активной очистки, малошумный
режим, функция бриз, обнаружение утечки
хладагента и экологичный режим.
• Регулирование угла воздушного
потока
Регулирование угла отклонения
воздушного потока по вертикали
При включенном кондиционере нажмите
кнопку SWING/DIRECT [Качание/Отклонение]
на пульте ДУ для регулировки угла откло-
нения воздушного потока (по вертикали).
Дополнительную информацию см. в ин-
струкции по эксплуатации ПДУ.
ПРИМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛОВ
ОТКЛОНЕНИЯ ЖАЛЮЗИ
При использовании режимов Охлаждения
(COOL) или Осушки (DRY) не опускайте
жалюзи в положение, близкое к вертикаль-
ному, на длительное время. Из-за этого
на пластине жалюзи может образоваться
конденсат, который будет капать на пол
или предметы обстановки.
В режимах Охлаждения (COOL) и Нагрева
(HEAT) установка жалюзи в положение,
близкое к вертикальному, может умень-
шить эффективность кондиционирования
из-за ограничения воздушного потока.
Регулирование угла отклонения
воздушного потока по горизонтали
Угол отклонения воздушного потока в гори-
зонтальной плоскости регулируется вручную.
Возьмитесь за рычаг дефлектора (см. рис. B)
и установите наиболее предпочтительное
направление воздушного потока. На неко-
торых моделях угол отклонения потока по
горизонтали можно регулировать с пульта
дистанционного управления (см. руковод-
ство по эксплуатации пульта).
Ручное управление
ОСТОРОЖНО!
Кнопка ручного управления предназна-
чена только для проверки кондиционера
и для использования в случае отказа
пульта ДУ. Не пользуйтесь этой кнопкой
при наличии работающего ПДУ. Для воз-
обновления работы в обычном режиме
включите кондиционер с пульта дистан-
ционного управления. Перед началом
управления вручную кондиционер дол-
жен быть выключен.
Чтобы управлять кондиционером вручную,
выполните следующие операции:
1.
Откройте переднюю панель внутреннего
блока.
2. Найдите кнопку Ручное управление
MANUAL CONTROL в правой части
блока.
3. Нажмите кнопку MANUAL CONTROL
один раз, если необходимо активировать
режим Принудительный автоматический
(FORCED AUTO).
4. Нажмите кнопку MANUAL CONTROL
еще раз, если необходимо активировать
режим Принудительное охлаждение
(FORCED COOLING).
5.
Нажмите кнопку MANUAL CONTROL
в третий раз, если необходимо выключить
кондиционер.
6. Закройте переднюю панель.

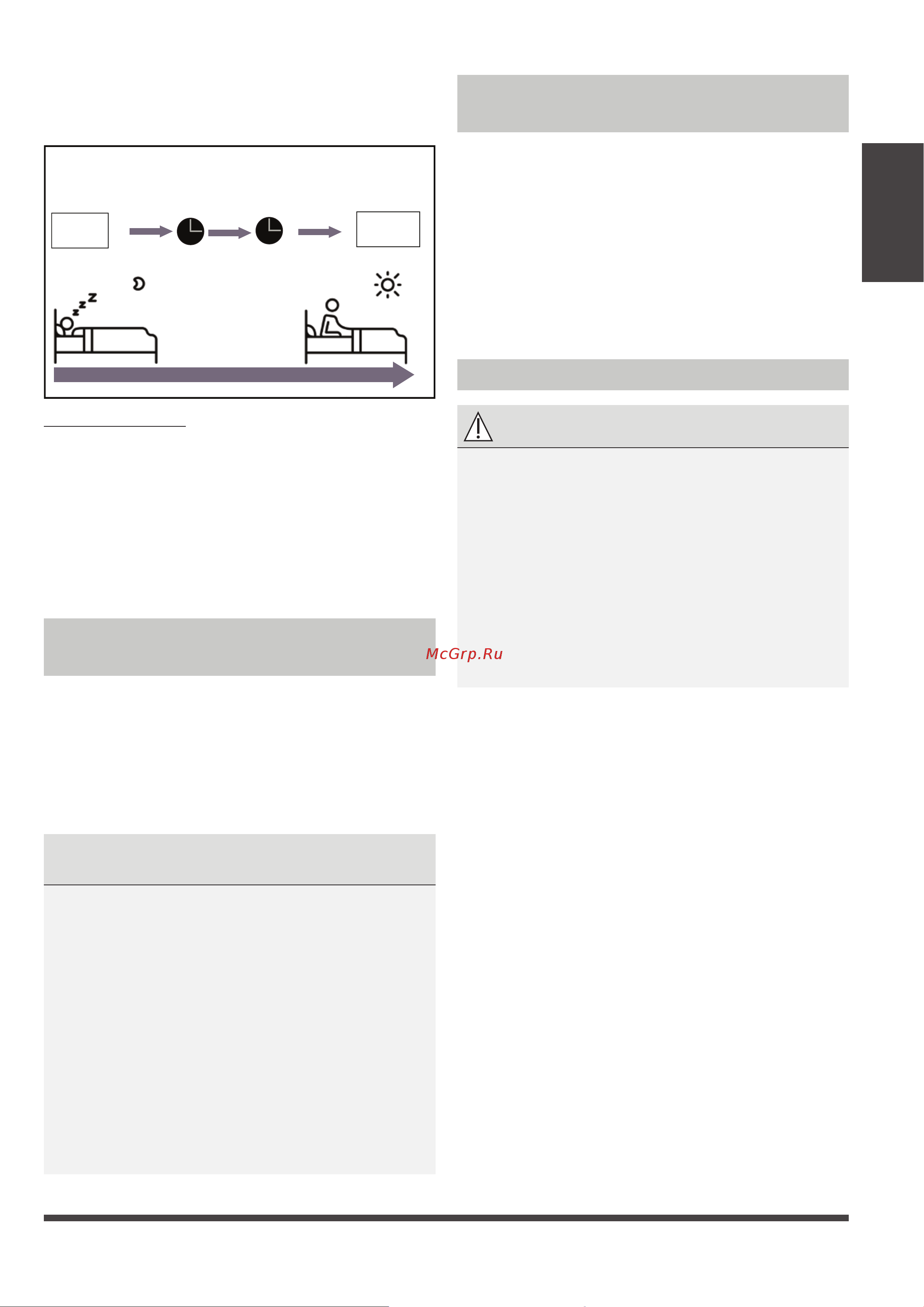

Режим Сон (SLEEP)
Заданная
температура
Режим охлаждения (+1 °C/2 °F) в час
в течение первых двух часов
Кондиционер
продолжает
работать
Режим обогрева (-1 °C/2 °F) в час
в течение первых двух часов
Экономия электроэнергии во время сна
1 ч 1 ч
