◄ Стр. 16 ►
Обслуживание и
профилактика
ОСТОРОЖНО!
Не прикасайтесь к дезодорирующему
(плазменному) фильтру как минимум 10
минут после выключения кондиционера.
ОСТОРОЖНО!
• Перед заменой или чисткой фильтра
выключите кондиционер и отсоедините
его от электросети.
• При извлечении фильтра не дотраги-
вайтесь до металлических деталей вну-
треннего блока. Вы можете порезаться
об их острые кромки.
• Не используйте воду для очистки вну-
треннего пространства внутреннего
блока. Это может нарушить изоляцию
и вызвать поражение электрическим
током.
• Не оставляйте фильтр на время сушки
под прямым солнечным светом. От
этого фильтр может дать усадку.
Напоминание о необходимости
профилактики воздушного фильтра
(по заказу)
Индикатор напоминания о необходи-
мости очистки воздушного фильтра
После 240 часов эксплуатации на дисплее
внутреннего блока появится мигающий ин-
дикатор Очистки («CL»). Это напоминание
о необходимости очистки фильтра. Через
15 секунд дис плей примет предыдущий
вид.
Для сброса напоминания 4 раза нажмите
кнопку LED на пульте дистанционного
управления либо 3 раза нажмите кнопку
MANUAL CONTROL. Если вы не сбросите
напоминание, то при последующем вклю-
чении кондиционера на дисплее опять
появится мигающий индикатор «CL».
Индикатор напоминания о необходи-
мости замены воздушного фильтра
После 2880 часов эксплуатации на дисплее
внутреннего блока появится мигающий
индикатор Нет фильтра (nF). Это напоми-
нание о необходимости замены фильтра.
Через 15 секунд дисплей примет предыду-
щий вид.
Для сброса напоминания 4 раза нажмите
кнопку LED на пульте дистанционного
управления либо 3 раза нажмите кнопку
MANUAL CONTROL. Если вы не сбросите
напоминание, то при последующем вклю-
чении кондиционера на дисплее опять
появится мигающий индикатор «nF».
ОСТОРОЖНО!
• Любые работы по техническому обслу-
живанию и чистке наружного блока
должны выполняться представителями
официального дистрибьютора или
специалистами, имеющими надлежа-
щую лицензию.
• Любые работы по ремонту блоков кон-
диционера должны выполняться пред-
ставителями официального дистрибью-
тора или специалистами, имеющими
надлежащую лицензию.

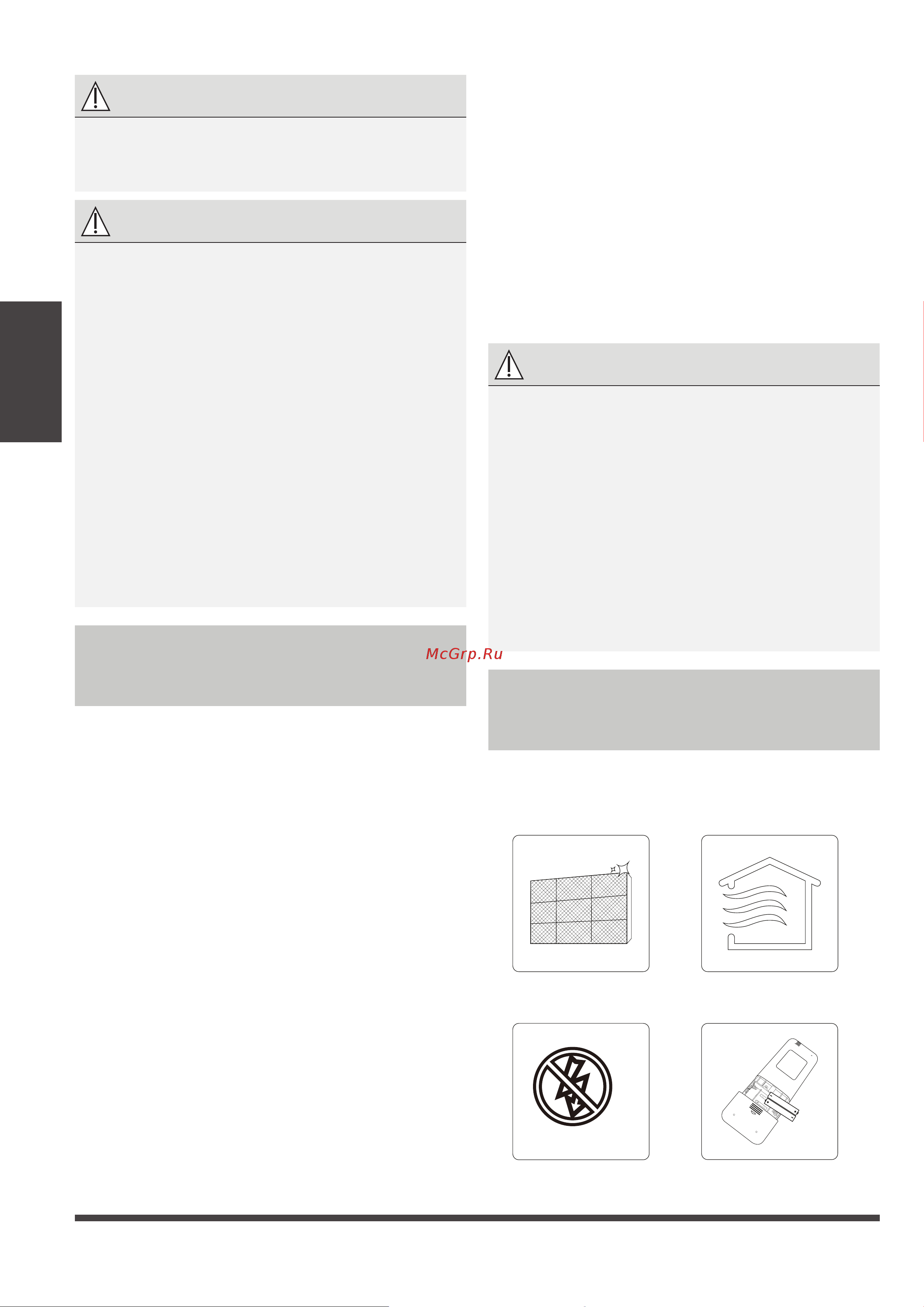

Обслуживание — подготовка
к длительному перерыву
в использовании
Если вы не собираетесь пользоваться кон-
диционером в течение длительного вре-
мени, выполните следующие операции.
Очистите фильтры Включите режим Вентиляции (FAN)
и дайте кондиционеру поработать до
полного осушения внутреннего блока
Извлеките элементы питания
из пульта дистанционного
управления
Выключите кондиционер
и отсоедините его от
электросети
