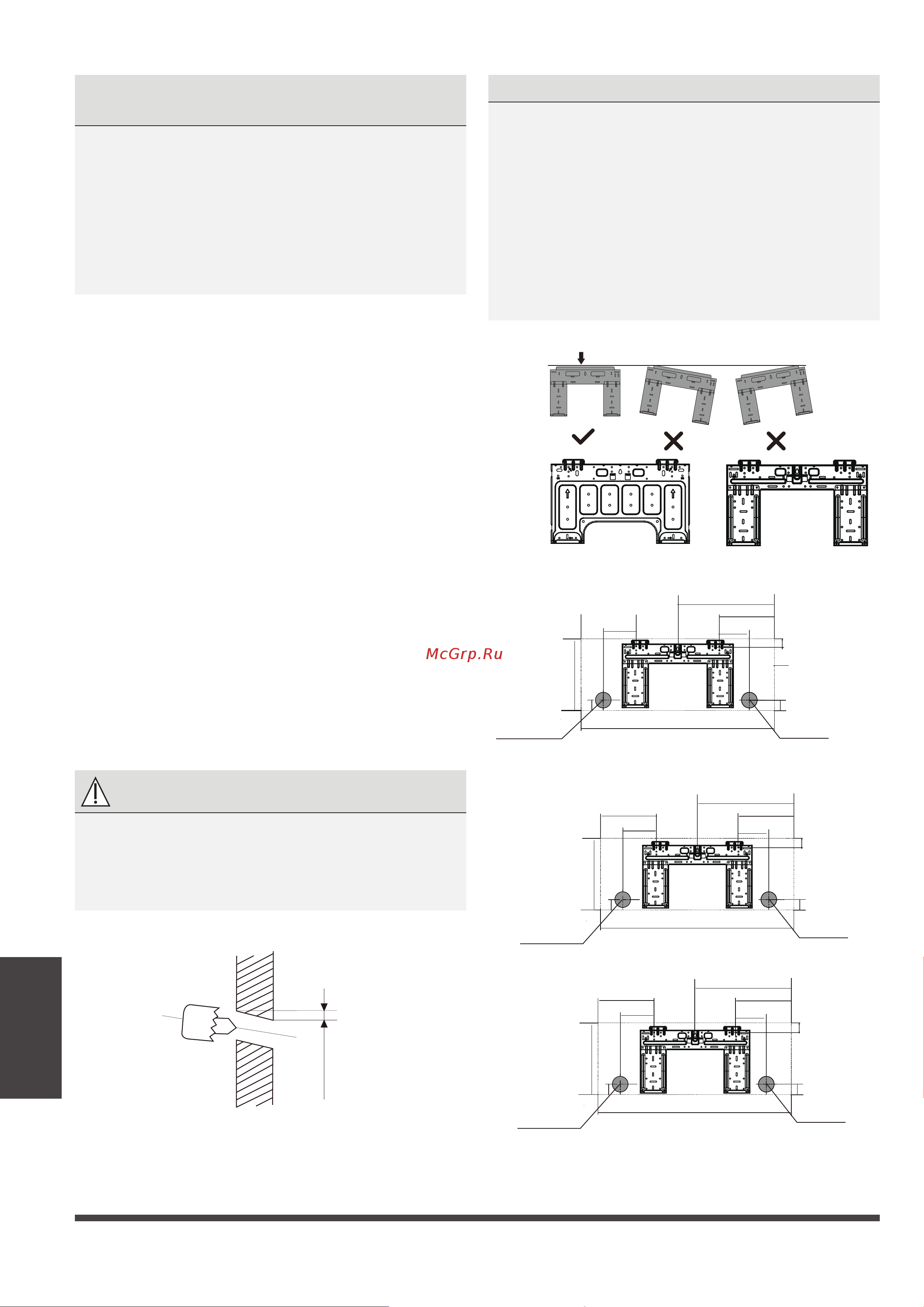

◄ Стр. 26 ►
Монтаж
внутреннего блока
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО
БЕТОННЫХ ИЛИ КИРПИЧНЫХ СТЕН:
Если стена изготовлена из кирпича, бе-
тона или подобных материалов, про-
сверлите отверстия диаметром 5 мм
и вставьте в них прилагаемые дюбели.
Затем закрепите монтажную пластину на
стене, ввернув винты непосредственно
в дюбели.
Шаг 3: Просверлить в стене отверстие
для соединительного трубопровода
1. Определите местоположение отверстия
в стене, исходя из расположения мон-
тажной пластины. См. раздел «Размеры
монтажной пластины».
2. С помощью трубчатого сверла просвер-
лите в стене отверстие диаметром 65
или 90 мм (в зависимости от модели).
Отверстие следует просверлить с не-
большим наклоном вниз, чтобы наруж-
ный край отверстия был ниже внутрен-
него края приблизительно на 5 - 7 мм.
Это обеспечит свободный слив конден-
сата.
3. Поместите в отверстие защитную ман-
жету. Это защитит края отверстия и по-
может герметизировать его после завер-
шения монтажа.
ОСТОРОЖНО!
При сверлении отверстия в стене соблю-
дайте осторожность, чтобы не повредить
проводку, трубопроводы и другие чув-
ствительные элементы.
РАЗМЕРЫ МОНТАЖНОЙ ПЛАСТИНЫ
Различные модели имеют разные мон-
тажные пластины. В соответствии с раз-
личными требованиями к установке,
форма монтажной пластины может
слегка отличаться. Но монтажные раз-
меры остаются такими же, как для вну-
треннего блока соответствующего раз-
мера.
Например, сравните Тип А и Тип В:
Правильное положение монтажной пластины
Correct orientation of Mounting Plate
230мм
165мм
199мм
527мм
603мм
247мм
322мм
106мм
129мм
48мм
29мм
37мм
55мм
54мм
54мм
139мм
173мм
973мм
1082мм
722мм
805мм
835мм
179мм
348.4мм
231мм
403мм
318мм
338мм
290мм
297мм
297мм
49мм
47мм
47мм
37мм
36мм
36мм
49мм
53мм
53мм
48мм
101мм
190мм
190мм
136мм
121мм
121мм
244мм
246мм
418мм
Помещение
Стена
Улица
5 - 7 мм
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 65 мм
справа сзади
Отверстие
в стене 65 мм
справа сзади
Отверстие
в стене 65 мм
справа сзади
Тип А Тип В
Контур корпуса
внутреннего блока
Модель А
Модель B
Модель C
