Дополнительное
оборудование

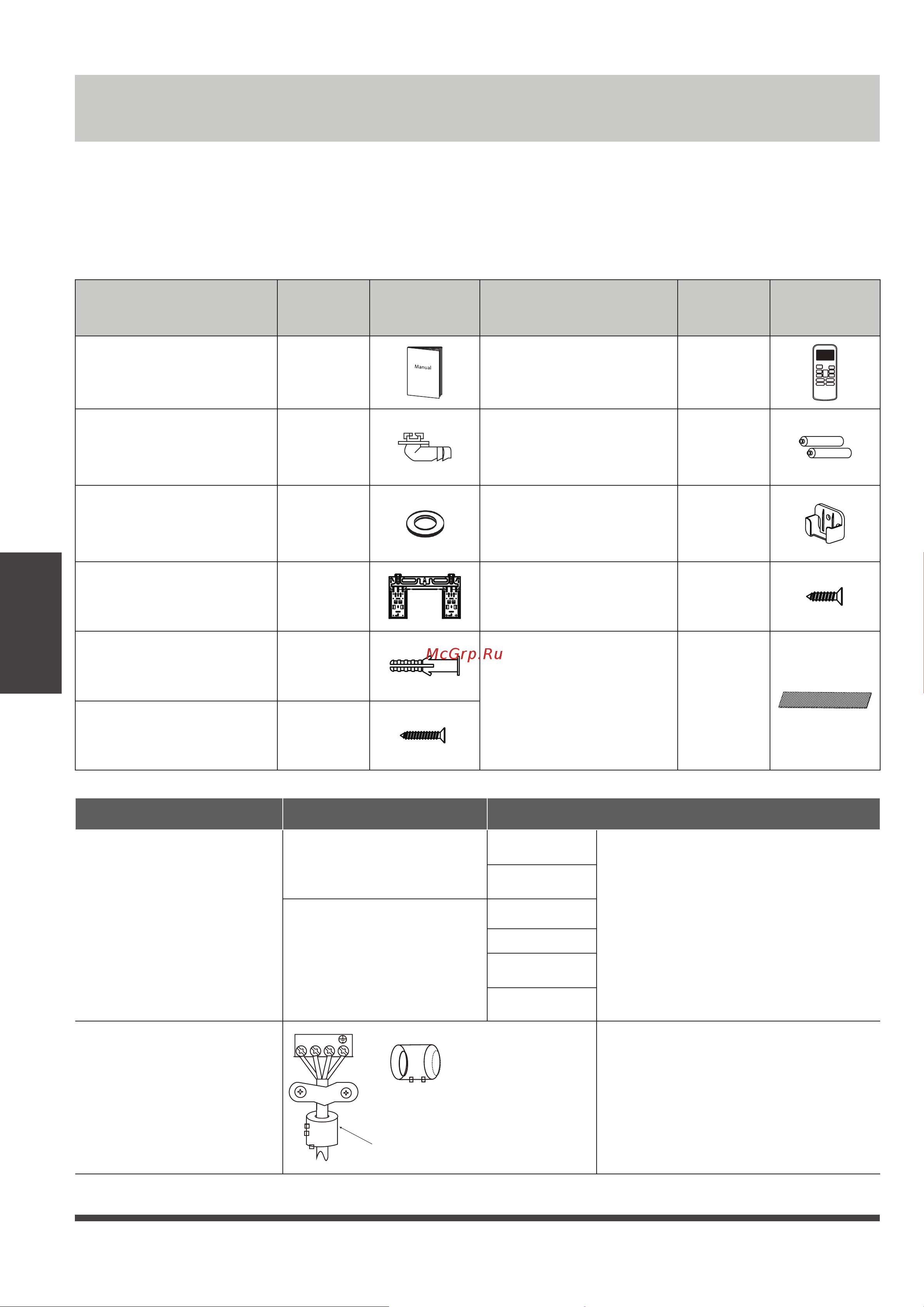

Дополнительное оборудование
В комплект поставки кондиционера входят следующие принадлежности. Для монтажа
кондиционера используйте все установочные детали и оборудование. Неправильный
монтаж может привести к утечке воды, поражению электрическим током и воспламене-
нию, а также к отказу оборудования. Детали, не включенные в комплект поставки кон-
диционера, необходимо приобрести отдельно.
Наименование
компонентов
оборудования
Количество
(шт.)
Внешний вид
Наименование
компонентов
оборудования
Количество
(шт.)
Внешний вид
Руководство 2 - 3
Пульт дистанционного
управления
1
Дренажный патрубок
(только для моделей
с функциями охлаждения
и нагрева)
1 Батарея 2
Уплотнительное кольцо
(только для моделей
с функциями охлаждения
и нагрева)
1
Держатель пульта
дистанционного
управления (по заказу)
1
Монтажная пластина 1
Монтажные винты для
держателя ПДУ (по
заказу)
2
Дюбель
5 - 8 (в за-
висимости
от модели)
Малый фильтр
(Должен быть установлен
сзади основного
воздушного фильтра
уполномоченным
специалистом при
монтаже кондиционера)
1 - 2 (в за-
висимости
от модели)
Винты для крепления
монтажной пластины
5 - 8 (в за-
висимости
от модели)
Наименование Внешний вид Количество (шт.)
Комплект
соединительных труб
Жидкостная труба:
Ø 6,35
Эти детали необходимо
приобрести дополнительно.
Проконсультируйтесь с дилером
относительно соответствующего
размера труб Вашего блока.
Ø 9,52
Труба газовой линии
Ø 9,52
Ø 12,7
Ø 16
Ø 19
Магнитное кольцо
и лента
(если прилагается,
установите на
соединительный
кабель как показано на
электрической схеме)
1 2 3
Зависит от модели
Пропустите ленту через
отверстие в магнитном
кольце и закрепите его на
кабель
