◄ Стр. 30 ►

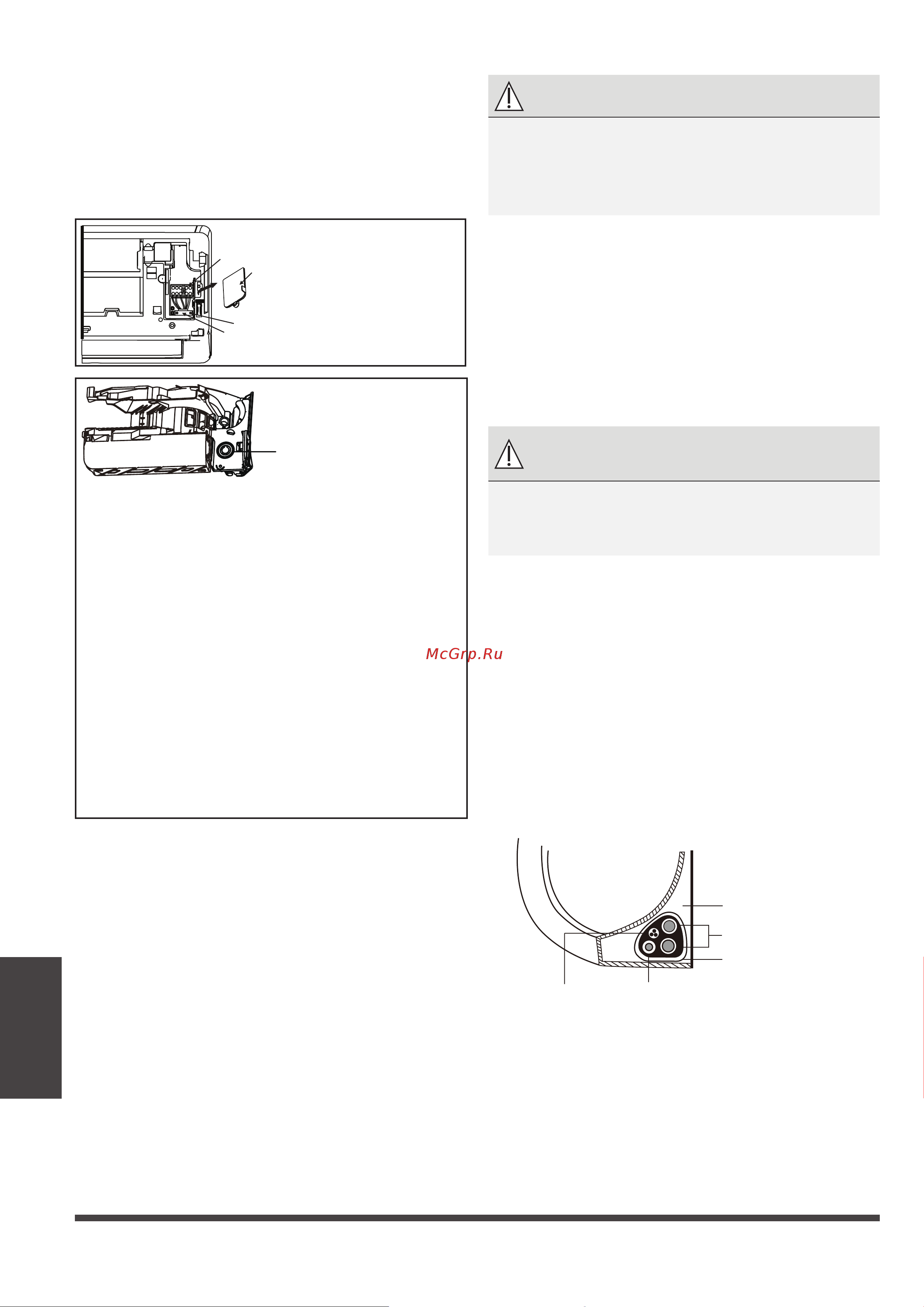

Монтаж
внутреннего блока
1. Откройте переднюю панель внутреннего
блока.
2. С помощью отвертки откройте крышку
электрического щитка, расположенного
с правой стороны блока. Это откроет
доступ к клем мной колодке.
Back view
(For some units only)
Knock-out panel
ПРИМЕЧАНИЕ:
• Для блоков с кабелепроводом, чтобы
присоединить кабель удалите большую
пластмассовую съемную панель и об-
разуйте паз, в который можно устано-
вить кабелепровод.
• Для блоков с пятижильным кабелем
удалите среднюю малую пластмассовую
съемную панель и образуйте паз, через
который можно вывести провод.
• Если пластмассовую панель не удается
удалить руками, используйте игловид-
ные кусачки.
3. Отверните кабельный зажим, располо-
женный под клеммной колодкой, и от-
ложите его в сторону.
4. Снимите пластмассовую панель, распо-
ложенную внизу блока с левой стороны,
если смотреть с задней стороны блока.
5. Проложите сигнальный провод через
паз, с задней части блока вперед.
6. Стоя лицом к передней панели блока,
подключите проводку в соответствии
с электрической схемой внутреннего
блока, подключите U-образную клемму
и надежно привинтите каждый провод
к соответствующему контакту.
ОСТОРОЖНО!
НЕ МЕНЯЙТЕ МЕСТАМИ ФАЗОВЫЙ
И НУЛЕВОЙ ПРОВОДА
Это опасно и может привести к неисправ-
ности кондиционера.
7. Проверьте надежность всех соединений,
затем прикрепите сигнальный кабель
к блоку кабельным зажимом. Надежно
закрепите кабельный зажим винтами.
8. Установите на место крышку электриче-
ского щитка на передней стороне блока
и пластмассовую панель на заднюю сто-
рону.
ЗАМЕЧАНИЕ относительно
электропроводки
ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРО-
ПРОВОДКИ МОЖЕТ НЕСКОЛЬКО ОТ-
ЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ.
Шаг 7: Обмотка и кабели
Прежде чем проложить трубопровод, дре-
нажный шланг и сигнальный кабель через
отверстие в стене, необходимо связать их
вместе. Это необходимо для экономии ме-
ста, защиты и теплоизоляции.
1. Связать вместе дренажный шланг, тру-
бопроводы хладагента и сигнальный
кабель, как показано ниже:
Клеммная колодка
Крышка электрического
щитка
Винт
Кабельный зажим
Вид спереди
Вид сзади (Только для
некоторых блоков)
Съемная крышка
Внутренний блок
Пространство за блоком
Сигнальный
провод
Дренажный шланг
Трубопровод хладагента
Теплоизоляционная лента
