◄ Стр. 35 ►

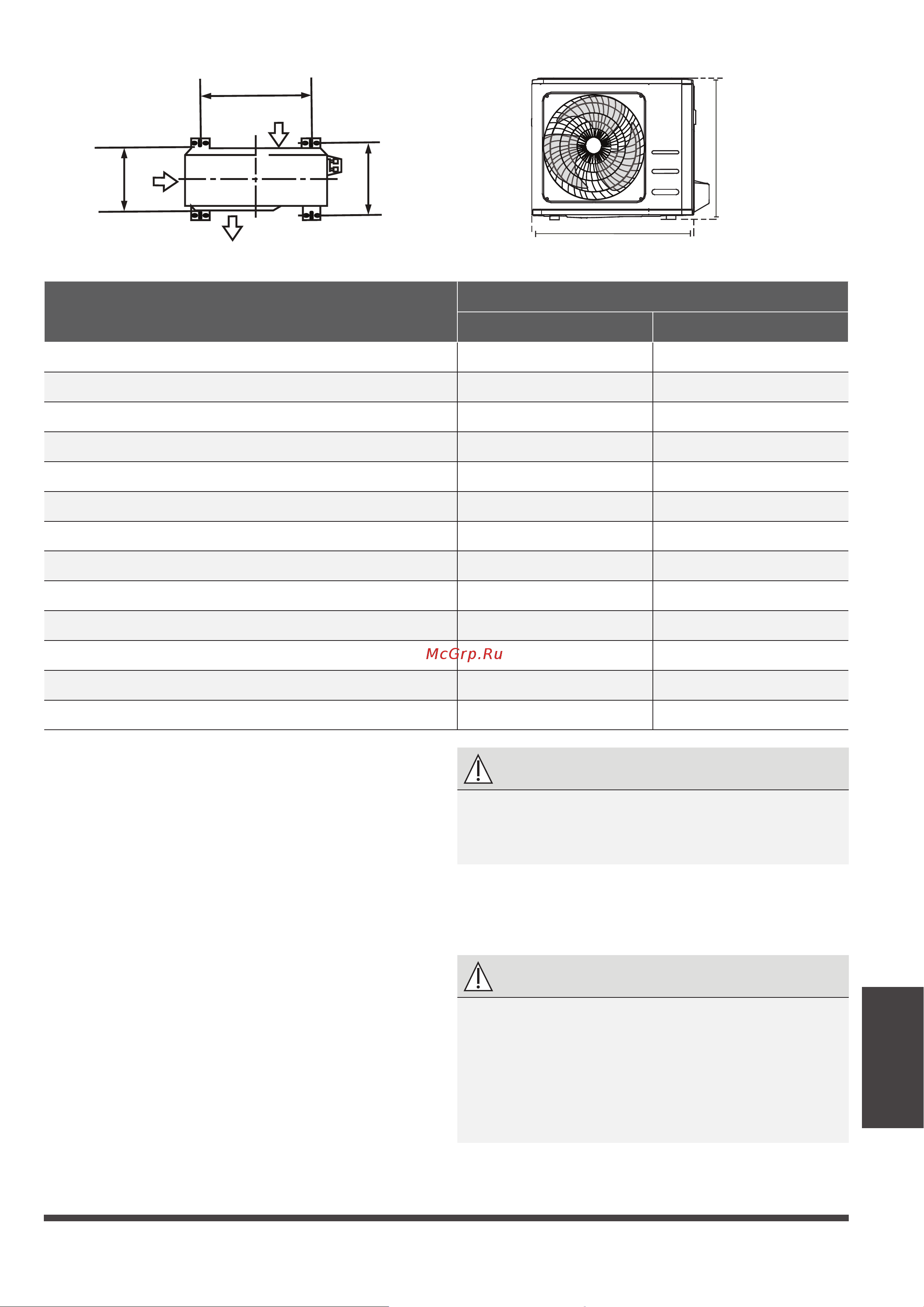

Монтаж
наружного блока
A
B
D
W
H
A
B
D
W
H
Вход воздуха
Вход
воздуха
Выход воздуха
Габариты наружного блока
(Ш х В х Г), мм
Установочные размеры
Расстояние А (мм) Расстояние В (мм)
681 x 434 x 285 460 292
700 x 550 x 270 450 260
700 x 550 x 275 450 260
720 x 495 x 270 452 255
728 x 555 x 300 452 302
765 x 555 x 303 452 286
770 x 555 x 300 487 298
805 x 554 x 330 511 317
800 x 554 x 333 514 340
845 x 702 x 363 540 350
890 x 673 x 342 663 354
946 x 810 x 420 673 403
946 x 810 x 410 673 403
Для установки блока на основании или
на бетонной монтажной платформе
выполните следующие действия:
1. Отметьте положения для четырех анкер-
ных болтов по таблице размеров.
2. Просверлите отверстия для анкерных
болтов.
3. Наверните гайку на конец каждого ан-
керного болта.
4. Забейте анкерные болты в просверлен-
ные отверстия.
5. Отверните гайки с анкерных болтов
и установите наружный блок на болты.
6. Наденьте шайбы на все анкерные болты,
затем наверните гайки.
7. С помощью ключа затяните гайки до
упора.
ОПАСНО!
ПРИ СВЕРЛЕНИИ БЕТОНА
РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ
ЗАЩИТНЫЕ ОЧКИ.
Для установки блока на настенный
кронштейн выполните следующие дей-
ствия:
ОСТОРОЖНО!
Убедитесь в том, что стена выполнена из
кирпича, бетона или аналогичного проч-
ного материала. Стена должна быть
способна выдержать вес, не менее
чем в четыре раза превосходящий вес
блока.
