◄ Стр. 44 ►
Проверка
электрооборудования
и отсутствия утечек
газа
Проверка электрооборудования и отсутствия утечек газа
Действия перед тестовым запуском
Тестовый запуск следует проводить
только после выполнения следующих
действий:
• Проверка электробезопасности.
Убедитесь в безопасности и правильно-
сти функционирования электрической
системы.
• Проверка отсутствия утечек газа.
Проверьте все соединения с конусными
гайками и убедитесь в отсутствии уте-
чек в системе.
• Убедитесь в том, что газовый и жид-
костный вентили (высокого и низкого
давления) полностью открыты.
Проверка электробезопасности
После монтажа убедитесь в том, что элек-
тропроводка выполнена в соответствии
с местными и государственными нормами
и согласно данной инструкции по монтажу.
ДЕЙСТВИЯ ПЕРЕД ТЕСТОВЫМ ЗАПУСКОМ
Проверьте надежность заземления
Осмотрите цепи заземления и измерьте со-
противление заземления соответствующим
прибором. Сопротивление заземления не
должно превышать 0,1 Ом.
ДЕЙСТВИЯ ВО ВРЕМЯ ТЕСТОВОГО
ЗАПУСКА
Проверьте систему на отсутствие утечки
тока
Во время тестового запуска проведите
тщательную проверку отсутствия утечек
с помощью мультиметра и электрического
зонда или аналогичного прибора.
При обнаружении утечки немедленно
выключите блок и обратитесь к квалифи-
цированному электрику для нахождения
и устранения причины утечки.
ОПАСНО! РИСК ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
ЭЛЕКТРОПРОВОДКА ДОЛЖНА ВЫ-
ПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ
ЭЛЕКТРИКОМ И СООТВЕТСТВОВАТЬ
НАЦИОНАЛЬНЫМ И МЕСТНЫМ СТАН-
ДАРТАМ.
Проверка отсутствия утечек газа
Для проверки утечки газа используются
два метода.
Метод с применением мыла и воды
С помощью мягкой кисти нанесите раствор
мыла или жидкого моющего средства на
все соединения трубопровода наружного
и внутреннего блоков. Наличие пузырьков
указывает на утечку.
С помощью течеискателя
Инструкции по правильному использова-
нию течеискателя приведены в руковод-
стве по эксплуатации прибора.
ДЕЙСТВИЯ ПОСЛЕ ПРОВЕРКИ
ОТСУТСТВИЯ УТЕЧЕК ГАЗА
После завершения проверки отсутствия
утечек во всех соединениях труб устано-
вите на место крышку вентиля наружного
блока.

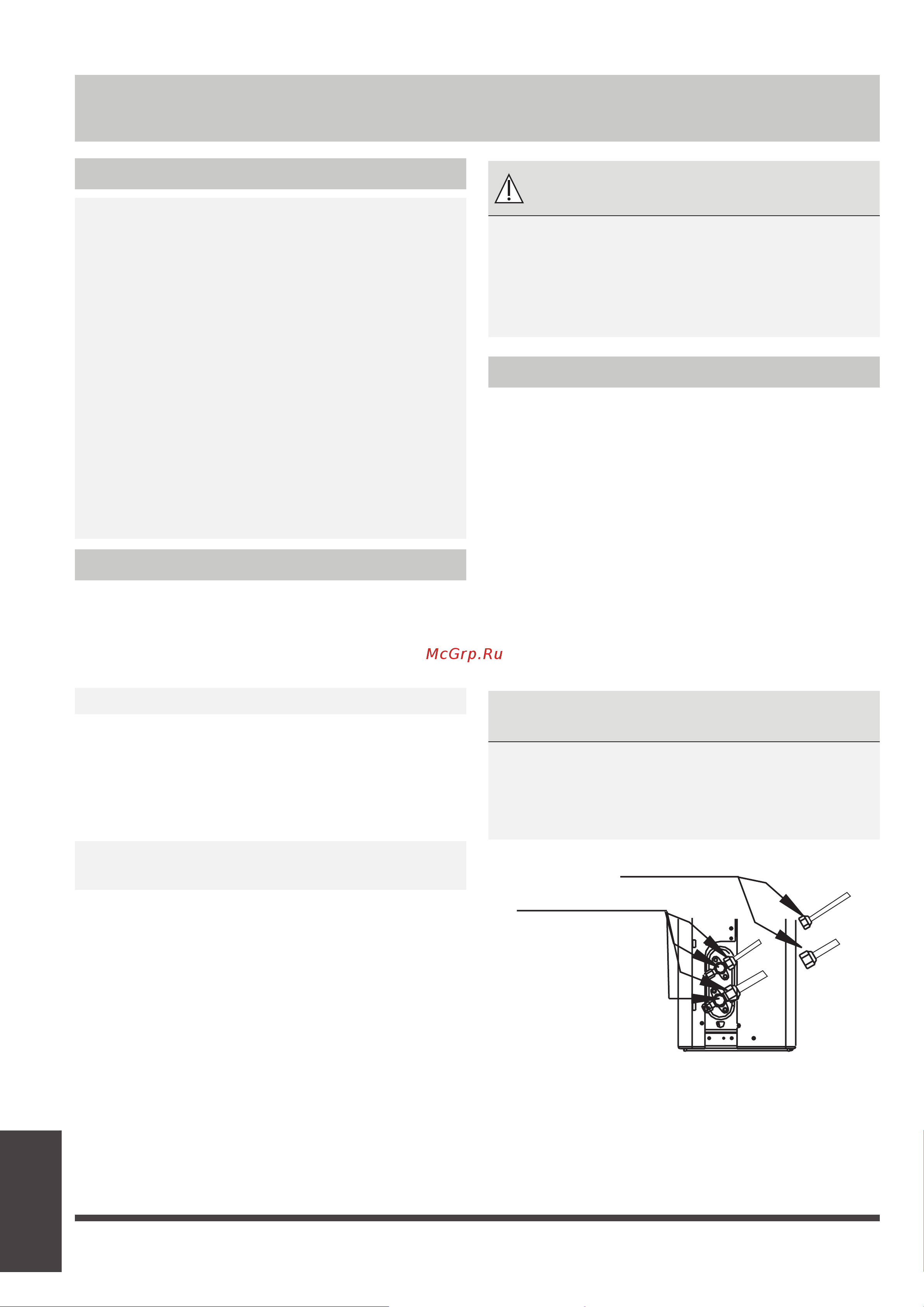

A
B
C
D
А: Запорный вентиль низкого давления
В: Запорный вентиль высокого давления
C & D: Конусные гайки внутреннего блока
Контрольные точки внутреннего блока
Контрольные точки наружного блока
