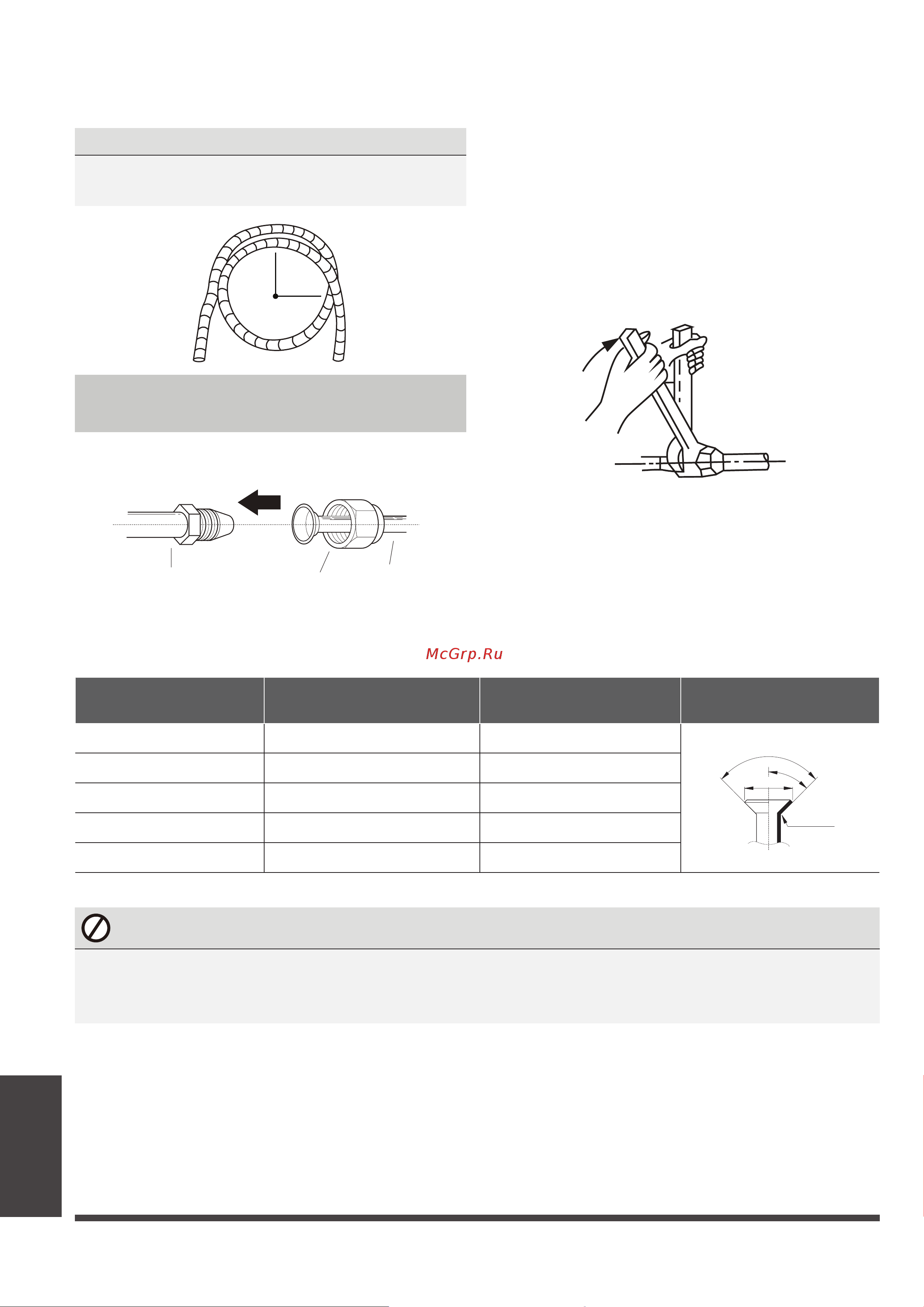

◄ Стр. 40 ►
Подсоединение
трубопровода
хладагента
Сначала соедините трубу низкого давле-
ния, затем трубу высокого давления.
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА
Минимальный радиус изгиба трубопро-
вода хладагента составляет 10 см.
Инструкции по присоединению
трубопровода к внутреннему блоку
1. Совместите центральные оси двух сое-
диняемых труб
2. Затяните конусную гайку вручную до
упора.
3. Захватите ключом гайку на патрубке
блока.
4. Надежно удерживая гайку на патрубке
блока, динамометрическим ключом
затяните конусную гайку с моментом
затяжки, указанным в следующей та-
блице. Слегка ослабьте конусную гайку,
затем затяните снова.
МОМЕНТЫ ЗАТЯЖКИ
Наружный диаметр
трубы (мм)
Момент затяжки (Н·м)
Диаметр
развальцовки В (мм)
Форма развальцовки
Ø 6,35 18 - 20 (180 - 200 кгс·cм) 8,4 - 8,7
R0.4~0.8
45
2
90
4
B
Ø 9,52 32 - 39 (320 - 390 кгс·cм) 13,2 - 13,5
Ø 12,7 49 - 59 (490 - 590 кгс·cм) 16,2 - 16,5
Ø 16 57 - 71 (570 - 710 кгс·cм) 19,2 - 19,7
Ø 19 67 - 101 (670 - 1010 кгс·cм) 23,2 - 23,7
НЕ ПРИКЛАДЫВАЙТЕ ЧРЕЗМЕРНЫХ УСИЛИЙ ПРИ ЗАТЯЖКЕ
Чрезмерное усилие может привести к разрушению гайки или повреждению трубопро-
вода хладагента. Не превышайте моменты затяжки, указанные в приведенной выше
таблице.
Радиус ≥ 10 см
Трубопровод внутреннего блока
Конусная
гайка
Труба
