◄ Стр. 15 ►
Обслуживание и
профилактика
Обслуживание и профилактика
Чистка внутреннего блока
ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ
ПЕРЕД ПРОВЕДЕНИЕМ ЧИСТКИ
ИЛИ ПРОФИЛАКТИЧЕСКИХ
РАБОТ
ПЕРЕД ПРОВЕДЕНИЕМ ЧИСТКИ ИЛИ ПРО-
ФИЛАКТИЧЕСКИХ РАБОТ ВЫКЛЮЧИТЕ
КОНДИЦИОНЕР И ОТСОЕДИНИТЕ ЕГО ОТ
ЭЛЕКТРОСЕТИ.
ОСТОРОЖНО!
Протирайте блок только мягкой сухой
тканью. Если блок сильно загрязнен,
ткань можно смочить теплой водой.
• Не используйте для чистки блока хими-
каты или ткани с химической пропит-
кой.
• Не используйте бензин, растворители,
полировальные порошки или анало-
гичные вещества. Они могут вызвать
растрескивание или деформацию пла-
стиковых деталей.
• Не используйте для чистки передней
панели воду с температурой выше
40 °C. Это может привести к деформа-
ции или изменению цвета панели.

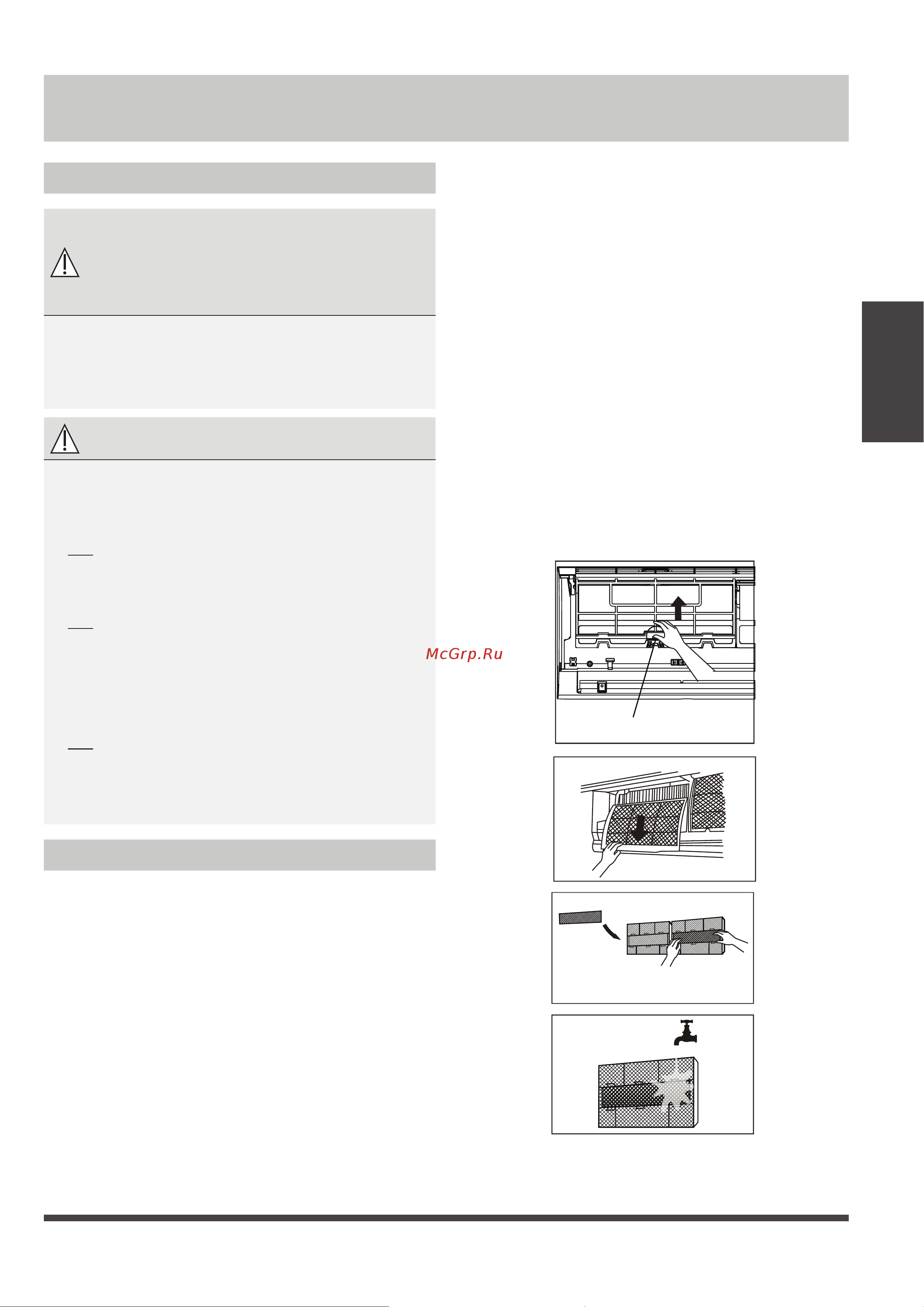

Чистка воздушного фильтра
Засорение кондиционера может снизить
его холодопроизводительность и нанести
вред здоровью. Обязательно очищайте
воздушный фильтр один раз в две недели.
1. Откройте переднюю панель внутреннего
блока.
2. Нажмите на язычок на конце фильтра,
чтобы освободить фиксатор, поднимите
фильтр и потяните на себя.
3. Вытяните фильтр наружу.
4. Если фильтр оснащен небольшим дезо-
дорирующим фильтром, отсоедините
последний от более крупного фильтра.
Очистите дезодорирующий фильтр пор-
тативным пылесосом.
5. Промойте большой воздушный фильтр
теплой мыльной водой. Обязательно
используйте мягкое моющее средство.
6. Ополосните фильтр свежей водой
и стряхните остатки воды.
7. Оставьте фильтр сушиться в прохладном
сухом месте, не подвергая его воздей-
ствию прямого солнечного света.
8. Когда фильтр высохнет, снова прикре-
пите к нему дезодорирующий фильтр
и вставьте сборный фильтрующий мо-
дуль во внутренний блок.
9. Закройте переднюю панель внутреннего
блока.
Выступы фильтра
Отсоедините дезодорирующий фильтр от
задней части более крупного фильтра (на
некоторых моделях).
