Midea MSAG1-07N8C2-I/MSAG1-07N8C2-O [41/56] Инструкции по присоединению трубопровода к наружном блоку
![Midea MSAG1-07N8C2-I/MSAG1-07N8C2-O [41/56] Инструкции по присоединению трубопровода к наружном блоку](/views2/1840003/page41/bg29.png)
◄ Стр. 41 ►
Подсоединение
трубопровода
хладагента

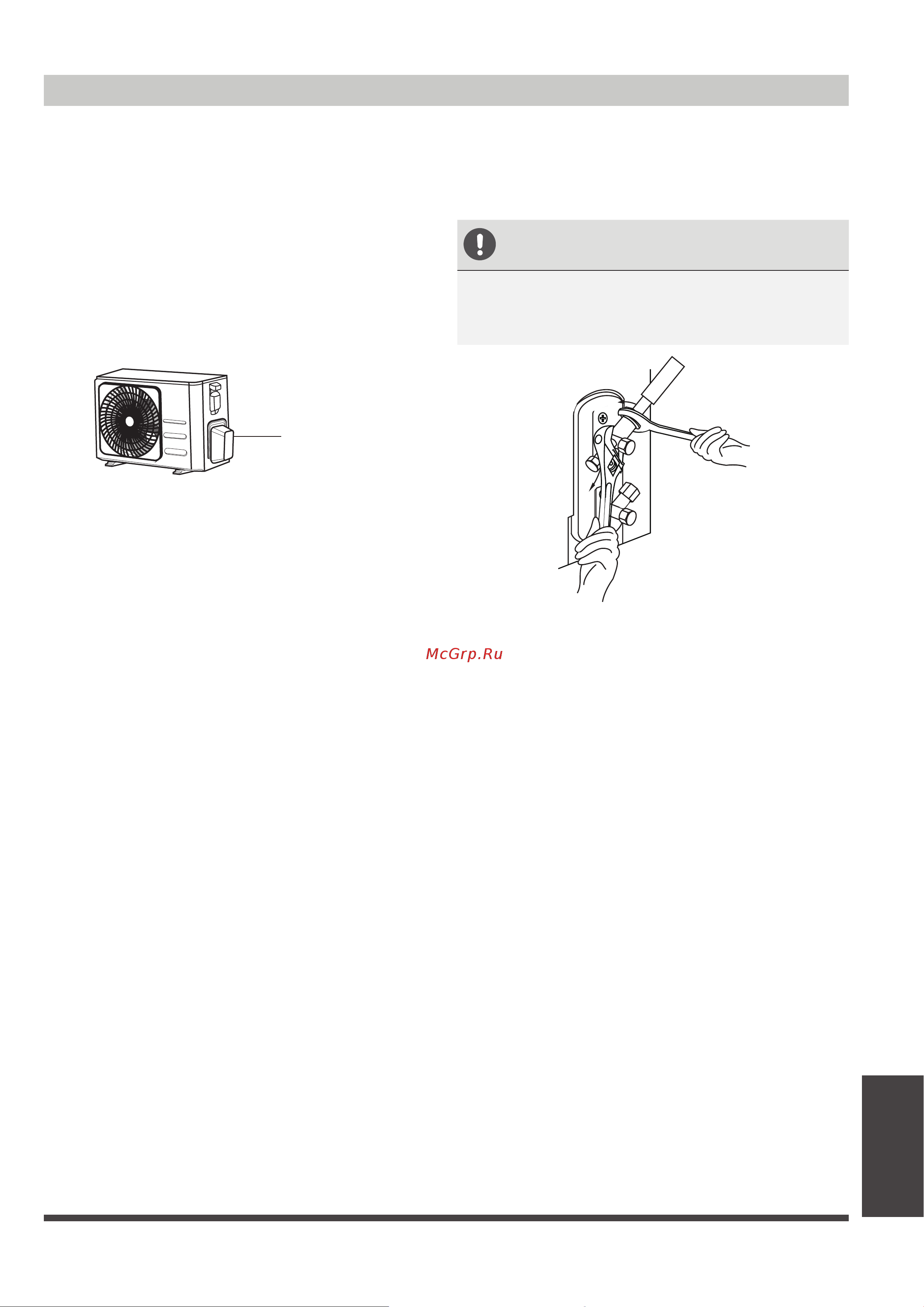

Инструкции по присоединению трубопровода к наружном блоку
1. Отверните крышку вентиля, располо-
женную сбоку наружного блока.
2. Снимите защитные колпачки с концов
вентилей.
3. Совместите развальцованные трубы
с каждым вентилем и затяните конусную
гайку от руки до упора.
4. Захватите ключом корпус вентиля. Не
захватывайте ключом гайку, которая
уплотняет сервисный вентиль.
5. Пользуйтесь динамометрическим клю-
чом. Удерживая корпус вентиля, затя-
ните конусную гайку с рекомендованным
моментом.
6. Слегка ослабьте конусную гайку, затем
затяните снова.
7. Повторите действия пунктов 3 - 6 при-
менительно к остальным трубам.
УДЕРЖИВАЙТЕ КОРПУС ВЕНТИЛЯ
КЛЮЧОМ
Если конусную гайку затягивать слишком
сильно, могут отломиться другие детали
вентиля.
Крышка вентиля
