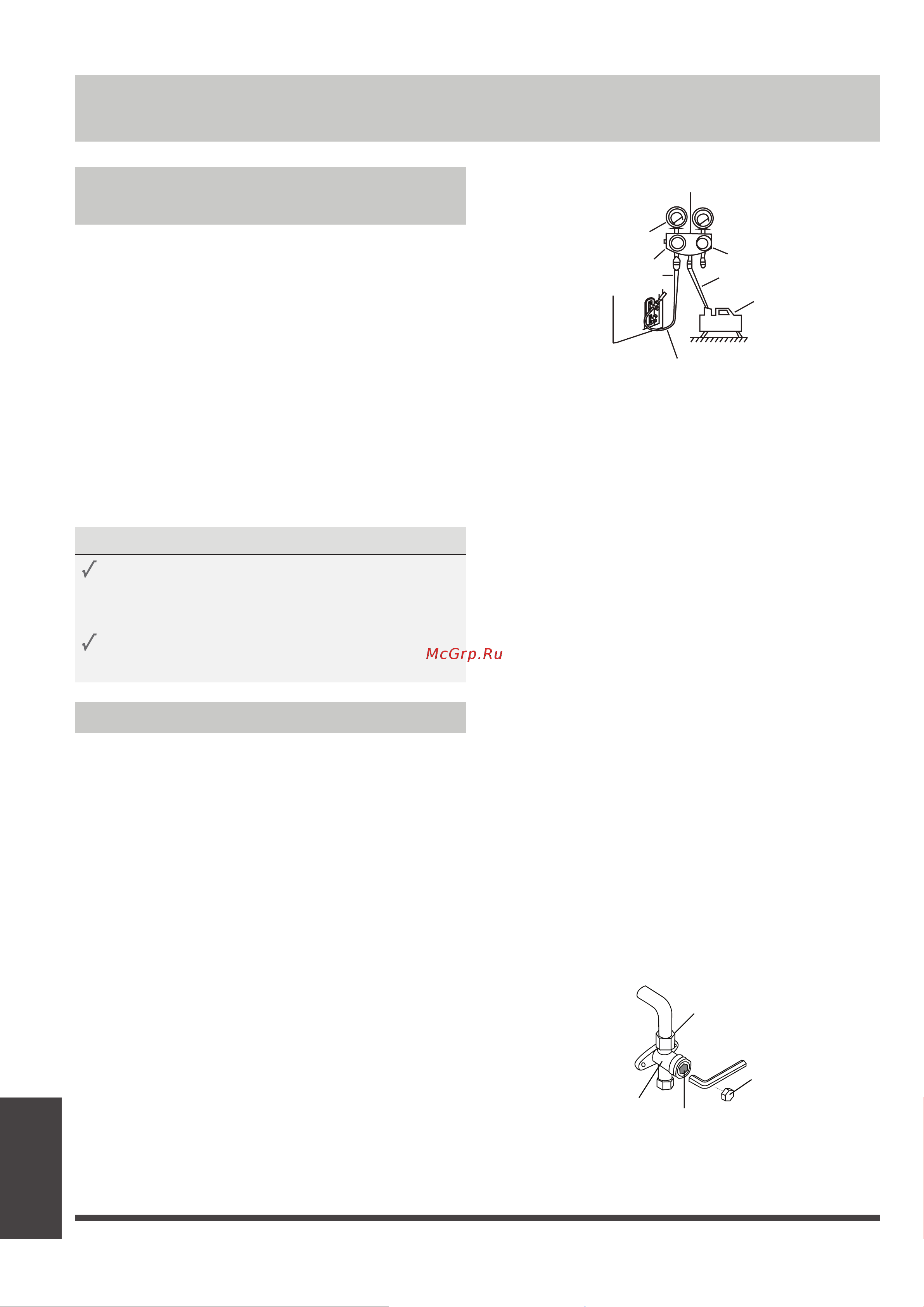

Вакуумирование
Вакуумирование
Подготовка и меры
предосторожности
Наличие воздуха и других посторонних
веществ в холодильном контуре может
вызвать резкий рост давления, что может
привести к повреждению кондиционера,
снижению эффективности и стать причи-
ной травм. С помощью вакуумного насоса
и распределителя откачайте холодильный
контур и удалите из системы неконденси-
рующиеся газы и влагу.
Откачку следует выполнять после перво-
начального монтажа и при перемещении
блока.
ПЕРЕД НАЧАЛОМ ОТКАЧКИ
Убедиться, что соединительные трубки
между внутренним и наружным бло-
ками подсоединены правильно.
Убедитесь в правильности выполнения
электропроводки.
Инструкции по вакуумированию
1. Присоедините заправочный шланг
распределителя к сервисному порту
вентиля низкого давления наружного
блока.
2. Соедините еще одним заправочным
шлангом распределитель и вакуумный
насос.
3. Откройте вентиль низкого давления
на распределителе. Вентиль высокого
давления должен быть закрыт.
4. Включите вакуумный насос и откачайте
воздух из системы.
5. Дайте вакуумному насосу поработать
не менее 15 минут или до тех пор,
пока вакуумметр не покажет значе-
ние -760 мм рт. ст. (-105Па).
6. Закройте вентиль низкого давления
распределителя и выключите вакуум-
ный насос.
7. Подождите 5 минут и убедитесь в том,
что давление в системе не меняется.
8. Если давление в системе изменилось,
см. информацию по проверке отсут-
ствия утечек в разделе «Проверка от-
сутствия утечек газа». 9. Если давление
в системе не изменилось, отверните
колпачок вентиля высокого давления.
Вставьте шестигранный ключ в вентиль
высокого давления, затем откройте
вентиль, повернув ключ на 1/4 оборота
против часовой стрелки. Слушайте, как
газ выходит из системы, затем через 5
секунд закройте вентиль.
10. Следите за показаниями манометра
в течение одной минуты и убедитесь
в том, что давление в системе не ме-
няется. Манометр должен показывать
давление несколько выше атмосфер-
ного.
11. Отсоедините заправочный шланг от
сервисного порта.
Распределитель
Вакуумметр
-760 мм рт. ст.
Вентиль низкого давления
Шланг высокого давления /
Заправочный шланг
Манометр
Вентиль высокого
давления
Заправочный шланг
Вакуумный насос
Вентиль низкого давления
Конусная гайка
Корпус вентиля
Шток вентиля
Колпачок
