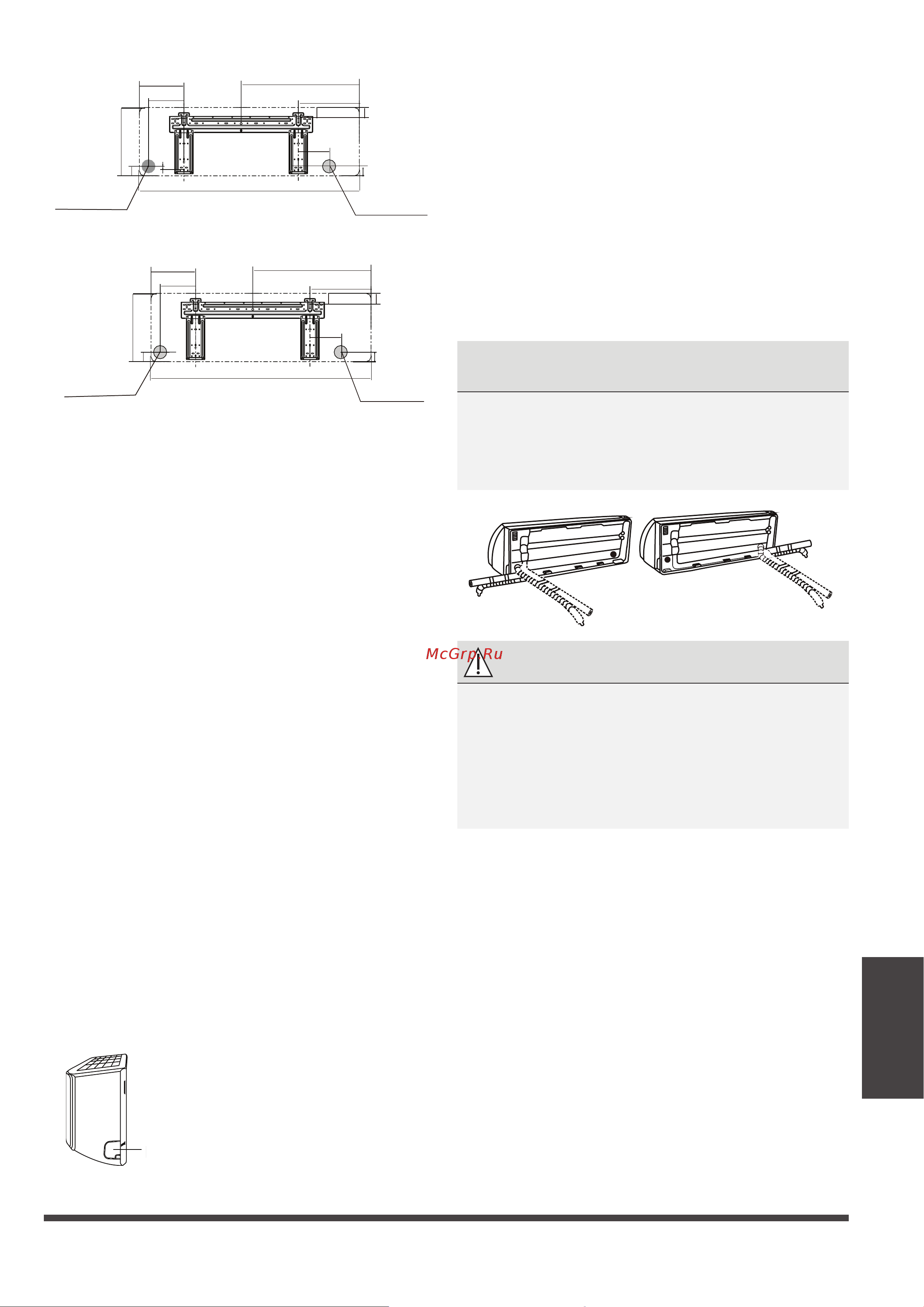

Монтаж
внутреннего блока
230мм
165мм
199мм
527мм
603мм
247мм
322мм
106мм
129мм
48мм
29мм
37мм
55мм
54мм
54мм
139мм
173мм
973мм
1082мм
722мм
805мм
835мм
179мм
348.4мм
231мм
403мм
318мм
338мм
290мм
297мм
297мм
49мм
47мм
47мм
37мм
36мм
36мм
49мм
53мм
53мм
48мм
101мм
190мм
190мм
136мм
121мм
121мм
244мм
246мм
418мм
ПРИМЕЧАНИЕ: Для кондиционеров с ди-
аметром трубы газовой линии 16 мм и бо-
лее диаметр стенного отверстия должен
составлять 90 мм.
Шаг 4: Подготовить трубопровод хлада-
гента
Трубопровод хладагента находится вну-
три теплоизолирующего рукава, прикре-
пленного сзади блока. Перед прокладкой
трубопровода через отверстие в стене его
необходимо правильно подготовить.
1. Исходя из расположения отверстия
в стене относительно монтажной пла-
стины, выберите сторону, с которой
трубопровод будет выходить из блока.
2. Если отверстие в стене расположено
за блоком, оставьте съемную крышку
на месте. Если отверстие в стене рас-
положено сбоку от внутреннего блока,
удалите съемную пластмассовую панель
с соответствующей стороны блока. При
этом образуется паз, через который тру-
бопровод можно вывести из блока. Если
пластмассовую панель не удается удалить
руками, используйте игловидные кусачки.
Knock-out Panel
3. Если соединительный трубопровод
в стену уже встроен, перейдите к шагу
«Присоединить дренажный шланг».
Если встроенный трубопровод отсут-
ствует, присоедините трубопровод хлада-
гента внутреннего блока к трубопроводу,
соединяющему внутренний и наружный
блоки. Подробные инструкции приве-
дены в разделе «Подсоединение трубо-
провода хладагента» данного руковод-
ства.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО УГЛА
ВЫХОДА ТРУБОПРОВОДА
Трубопровод хладагента может выходить
из внутреннего блока с четырех сторон:
Слева, Справа, Слева сзади, Справа
сзади.
ОСТОРОЖНО!
Соблюдайте особую осторожность, чтобы
не допустить образования вмятин и по-
вреждений трубопровода во время его
изгиба и вывода от блока. Вмятины на
трубопроводе снизят эффективность ра-
боты блока.
Шаг 5: Присоединить дренажный шланг
По умолчанию дренажный шланг присо-
единяется с левой стороны блока (если
смотреть на блок сзади). Однако он также
может присоединяться и с правой стороны.
Для обеспечения правильного дренажа
присоединяйте дренажный шланг с той же
стороны блока, с которой выходит трубо-
провод хладагента. Присоедините удлини-
тель дренажного шланга (приобретается
отдельно) к концу дренажного шланга.
• Плотно оберните место соединения
тефлоновой лентой, чтобы обеспечить
надежное уплотнение и предотвратить
утечки.
Отверстие
в стене 65 мм
слева сзади
Отверстие
в стене 90 мм
слева сзади
Отверстие
в стене 65 мм
справа сзади
Отверстие
в стене 90 мм
справа сзади
Модель D
Модель E
Съемная крышка
