Особенности и
характеристики
Особенности и характеристики

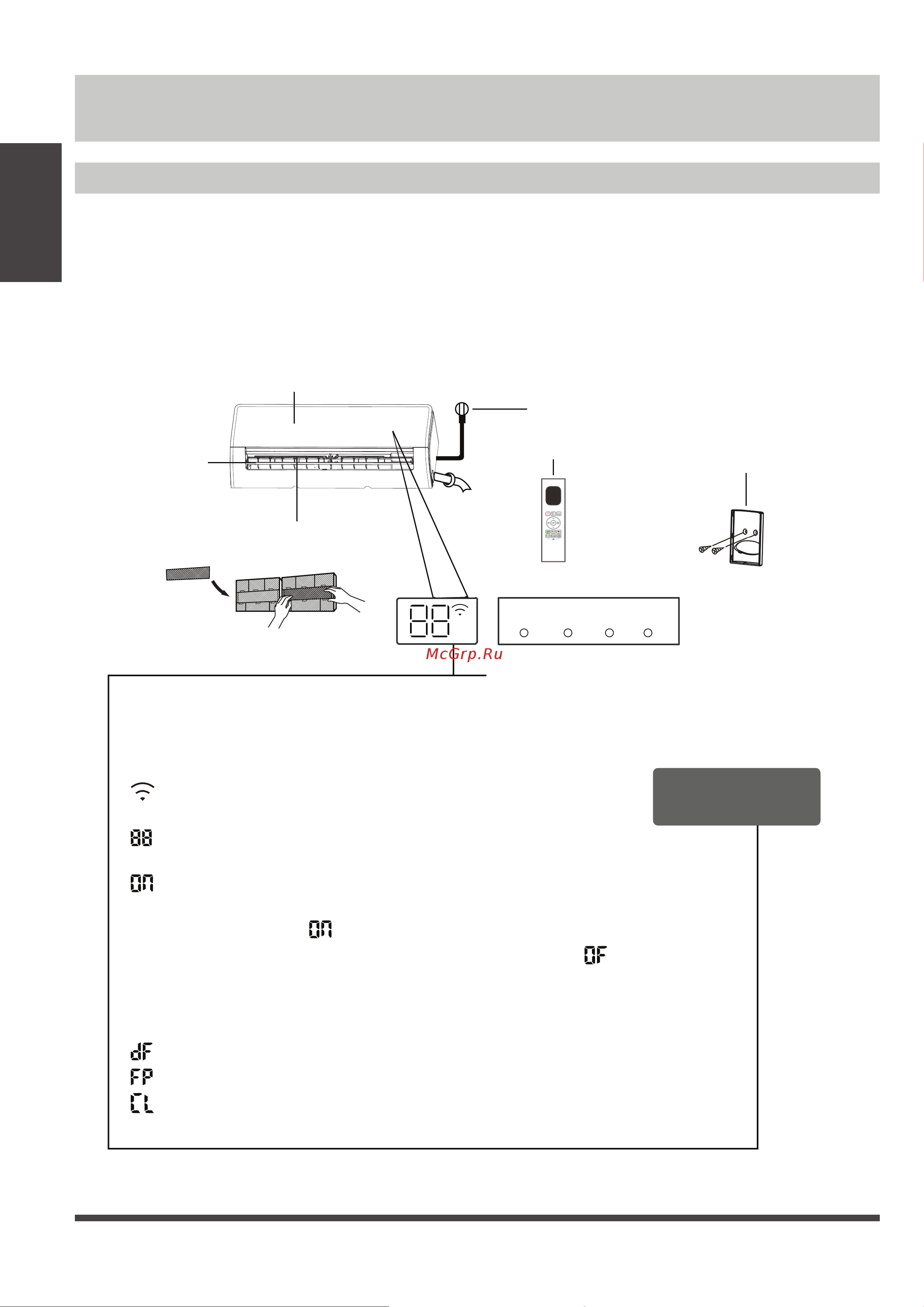

Дисплей внутреннего блока
ПРИМЕЧАНИЕ: Различные модели оснащены разными передними панелями и диспле-
ями. Не все указанные далее коды отображаются Вашим кондиционером. Смотрите
дисплей Вашего внутреннего блока.
Иллюстрации в данном руководстве имеют исключительно пояснительный характер.
Реальный внутренний блок может немного отличаться от изображенного. Принимать
в расчет следует реальные конструктивные особенности устройства.
(A) (B)
fresh defrost run timer
Дисплей
Передняя панель
Специальный фильтр (сзади основного
фильтра у некоторых моделей)
Пульт ДУ
Держатель пульта ДУ
(у некоторых моделей)
Кабель питания (у некоторых моделей)
Значение
отображаемых
символов
Заслонки
«fresh» в режиме подачи свежего воздуха (для некоторых моделей)
«defrost» в режиме размораживания.
«run» светится при работе блока.
«timer» светится, когда установлен таймер.
« » при включенной функции дистанционного управления
(для некоторых моделей)
« » Отображение температуры, режима работы и кодов
ошибок:
« » отображается 3 секунды, если:
• установлен ТАЙМЕР ВКЛЮЧЕНИЯ
(если блок выключен, « » продолжает отображаться)
• включен режим FRESH, SWING, TURBO, ECO или SILENCE « »
отображается 3 секунды, если:
• задана установка Выключение по таймеру (TIMER OFF)
• выключены функции FRESH, SWING, TURBO, ECO или SILENCE
« » отображается при размораживании
« » в режиме нагрева до 8 °С (для некоторых моделей)
« » в режиме Active Clean (активная очистка) (для инверторных
сплит-систем) при самоочистке (для систем с постоянной частотой)
