SMART 2.0
Отопительный контроллер. Техническая документация

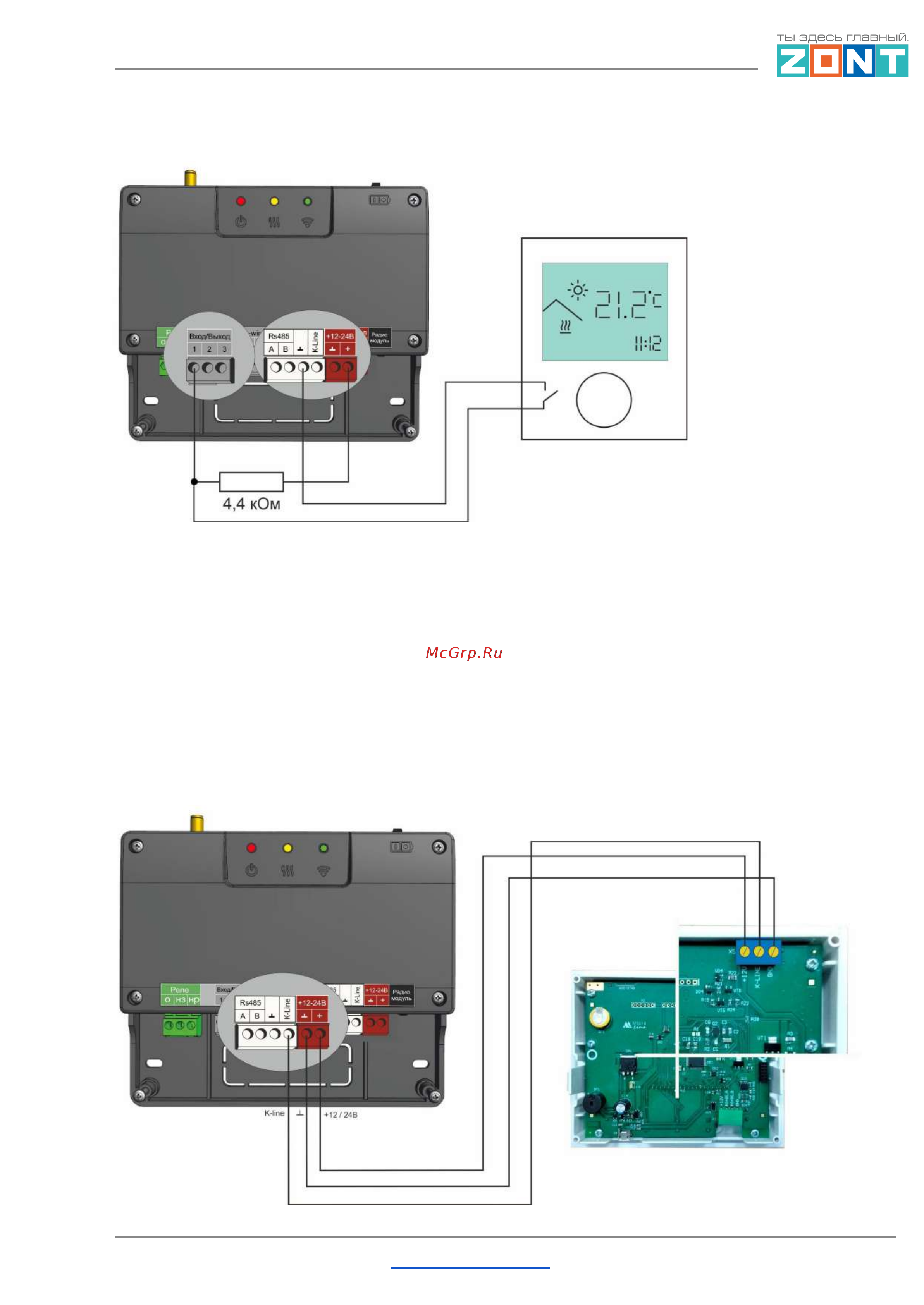

Рекомендуемая схема подключения при основном питании 12-15 В:
5. Подключение внешней панели управления
Для локального управления системой отопления в ручном режиме без использования
мобильной связи и интернета к Контроллеру может быть использовано дополнительное
устройство (в комплект не входит и приобретается отдельно) - внешняя панель управления
ZONT МЛ-753. Управление командами с внешней панели возможно как при релейном, так и
при цифровом способе управления котлом.
Модель ZONT МЛ-753
Панель подключается к контроллеру по цифровому интерфейсу K-Line или RS-485.
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 102 из 146
