SMART 2.0

Отопительный контроллер. Техническая документация

При подключении требуются дополнительные резисторы подтяжки:

Резистор подтяжки к питанию – 1 кОм;

Оконечный резистор шлейфа – 4,7 кОм.

Если значение напряжения на контроллере “+12 В”; то для расчета пороговых значений

напряжения и определения факта срабатывания используется следующий алгоритм:

● верхний порог больше U * 0,85 – оборван шлейф;

● нижний порог меньше U * 0,52 – сработал один из датчиков или закорочен шлейф;

● номинальное напряжение в покое 0,7 * U (фактически 10,2В при U=15 В, т.е. 0,68 * U);

● номинальное напряжение при срабатывании 0,29 * U (фактически 5,21 В при U=15 В, т.е.

0,35 * U).

Примечание: После срабатывания датчика состояние “замкнуты контакты 2-3/4” автоматически

не снимается. Для сброса питания нужно выполнить процедуру снятия и постановки на охрану

охранной зоны, в которой контролируется шлейф датчиков дыма.

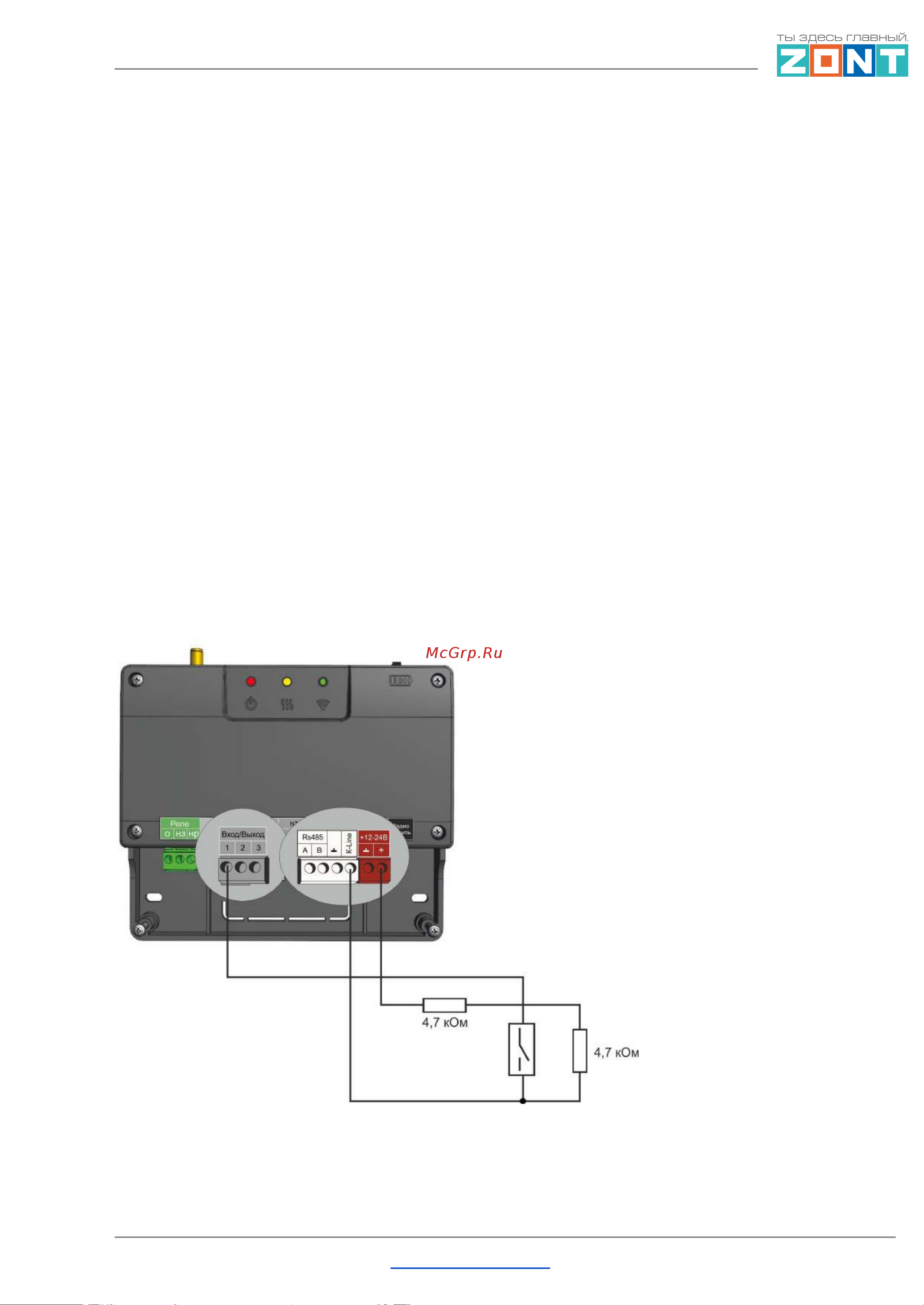

5. Схема подключения датчика протечки

Сенсорный датчик протечки срабатывает при замыкании контактной группы (попадании на нее

влаги). На схема подключения в качестве примера выбран шлейф из 2-х датчиков протечки

Астра 361. При срабатывании датчика на выходе датчика уменьшается сопротивление.

Если значение напряжения на контроллере “+12 В”; то для расчета пороговых значений

напряжения и определения факта срабатывания используется следующий алгоритм:

● верхний порог больше U * 0,75 – оборван шлейф;
