SMART 2.0
Отопительный контроллер. Техническая документация
- Конфигурация: Цифровое управление по воздуху с ПИД-регулятором и ограничением
температуры теплоносителя по кривой зависимости от уличной температуры

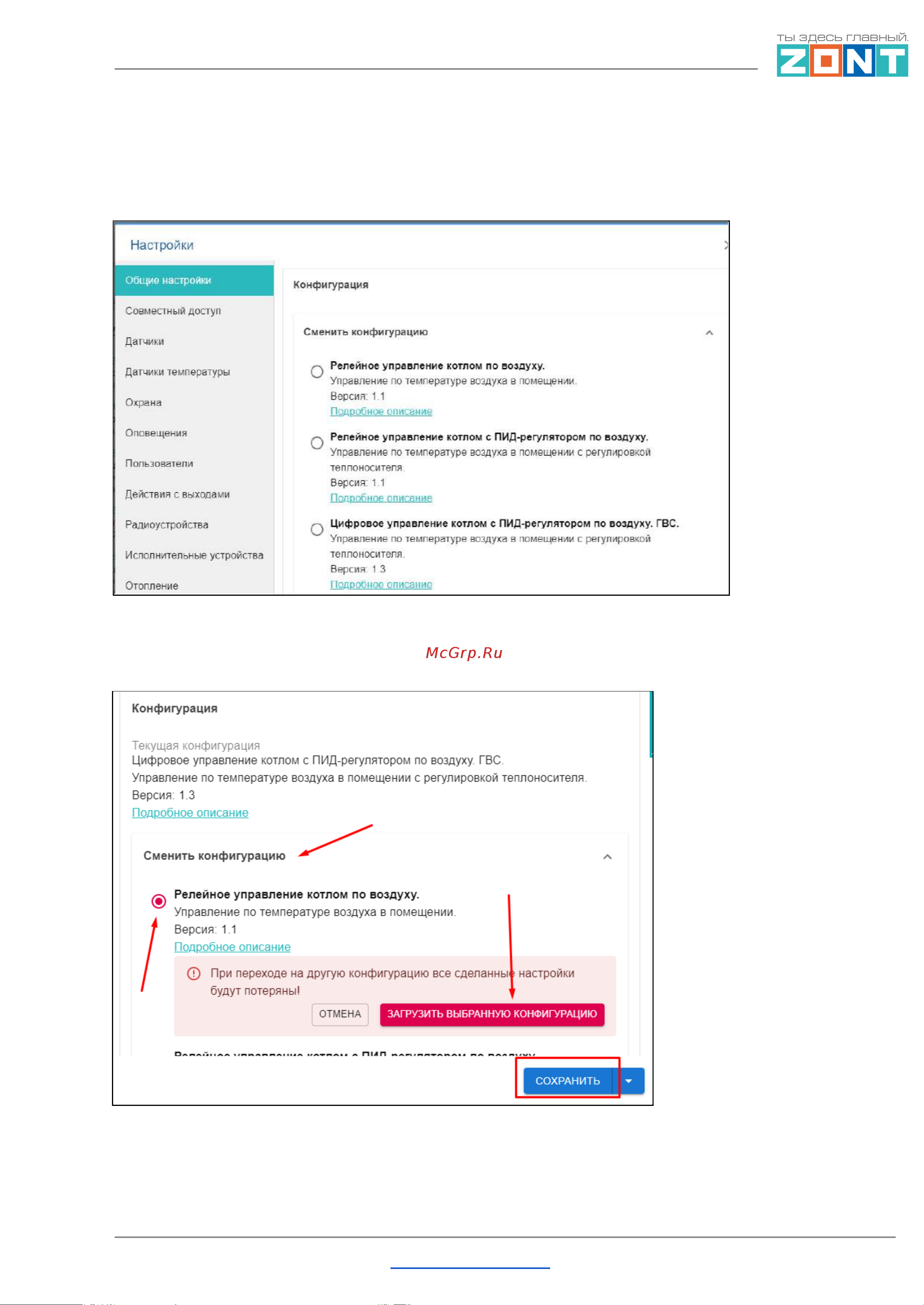

Выбор типовой конфигурации выполняется из Сервисном режима настроек Контроллера.
Описание конфигураций и схемы подключений открываются для просмотра по ссылке
“Подробное описание”.
После выбора конфигурации и загрузки ее в контроллер, необходимо сохранить сделанные
изменения в памяти прибора.
ML.ТD.ZНSM.003.01 Вернуться в содержание Страница 24 из 146
