4. Подключение датчиков дыма типа ИП212 или аналогичных

Алгоритм контроля датчика дыма (пожарного) требует процедуры постановки на охрану и

снятия с охраны. Точнее, требуется кратковременно снять питание с датчика для возврата его в

режим контроля после срабатывания.

Для реализации сброса питания датчика дыма нужно Вход датчика и Выход ОК подключить к

одной и той же клемме. Выход ОК будет замыкать шлейф для короткого сброса.

Порядок настройки следующий:

● на вкладке “Входы” для входа, к которому подключен датчик, указать тип сенсора

“датчик дыма”;

● на вкладке “Действия с выходами” создать действие “сброс датчика дыма”, и назначить

для этого “универсальный вход/выход” или “выход ОК”, с тем же номером, что и вход,

контролирующий этот датчик;

● на вкладке “Действия с выходами” для команды сброса датчика дыма, выбрать тип

действия “включить на время” и задать время, равное 1 секунде;

● на вкладке “Охрана” создать охранную зону, в которой выбрать контролируемый датчик

– “датчик дыма” – и в настройке “действие при постановке на охрану/снятии с охраны”

выбрать действие с выходом – “сброс датчика дыма”.

● Таким образом при каждой постановке на охрану или снятии с охраны данной зоны

будет сниматься питание с датчика дыма и режим его контроля будет возобновляться.

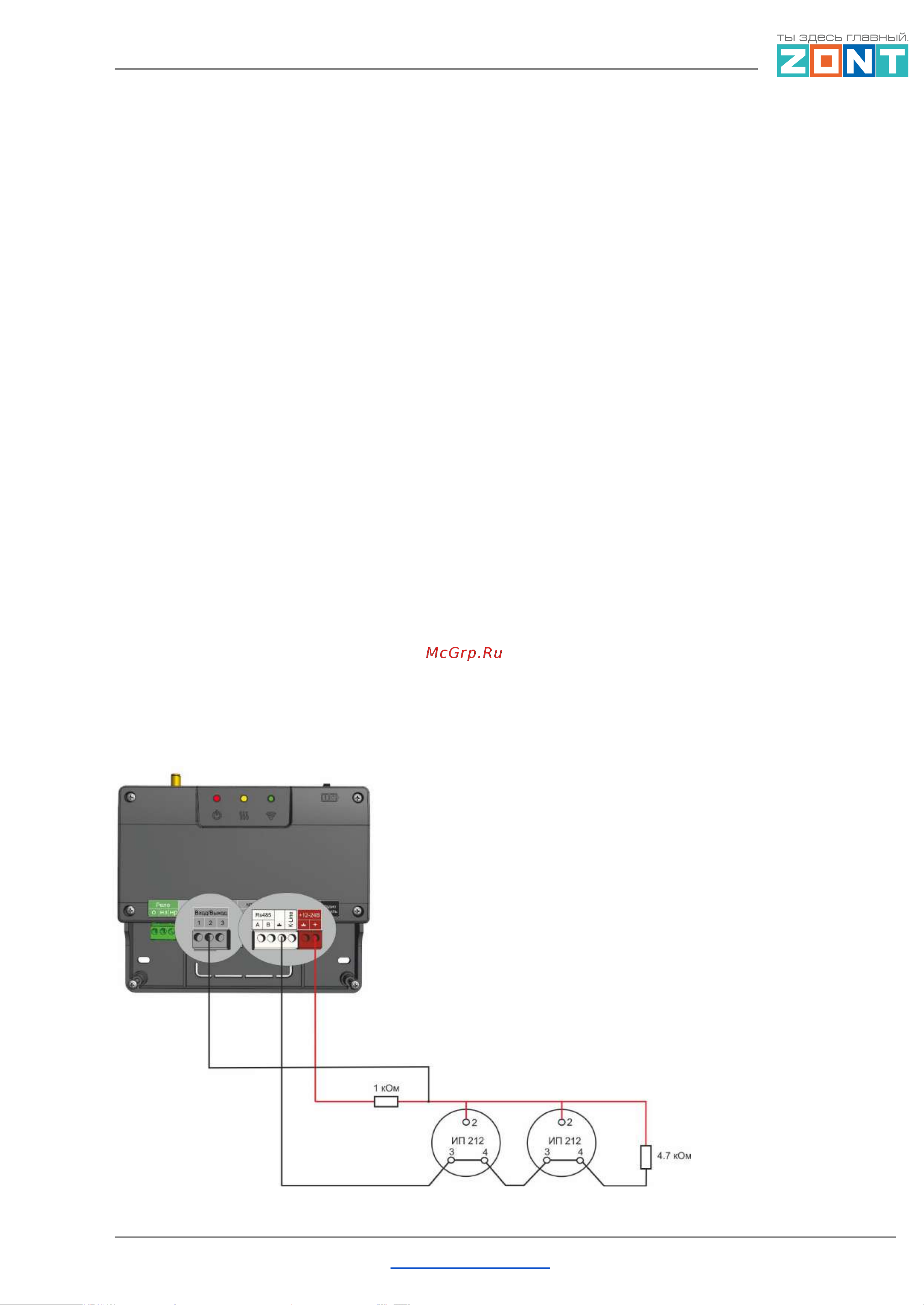

Схема подключения шлейфа из 2-х датчиков дыма:

Для примера указаны датчики дыма ИП-212 с сопротивлением в режиме “Тревога” не более 1

Ком;
